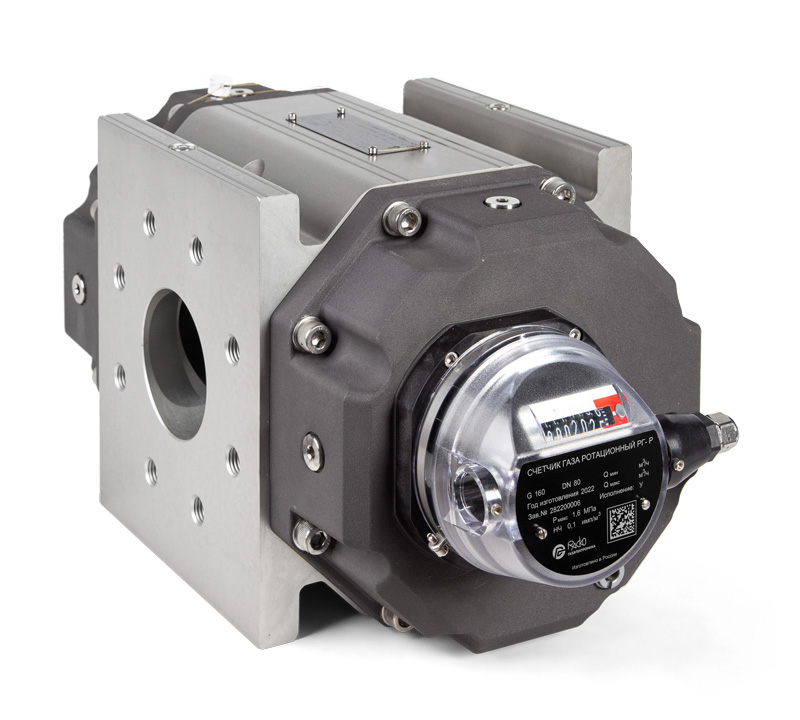

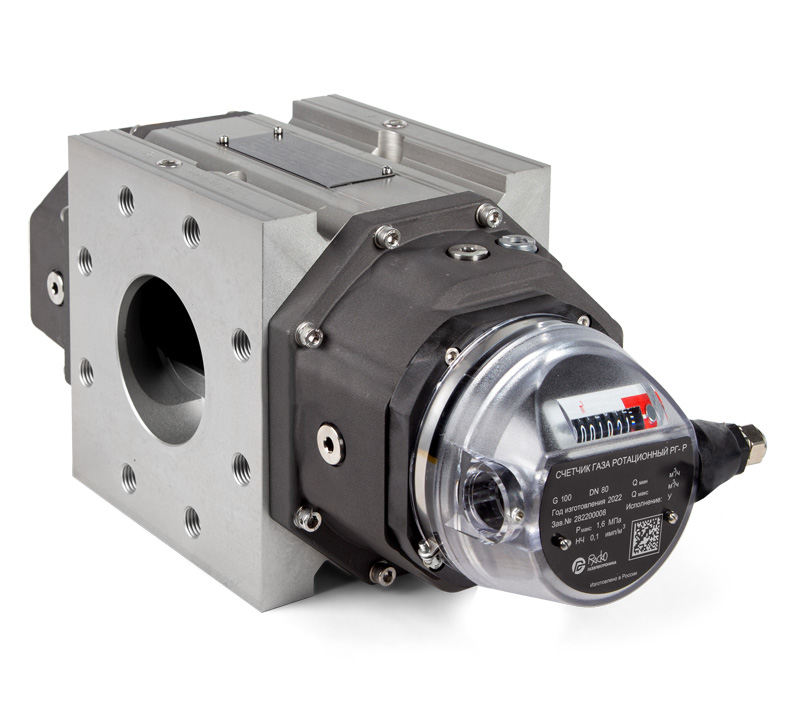

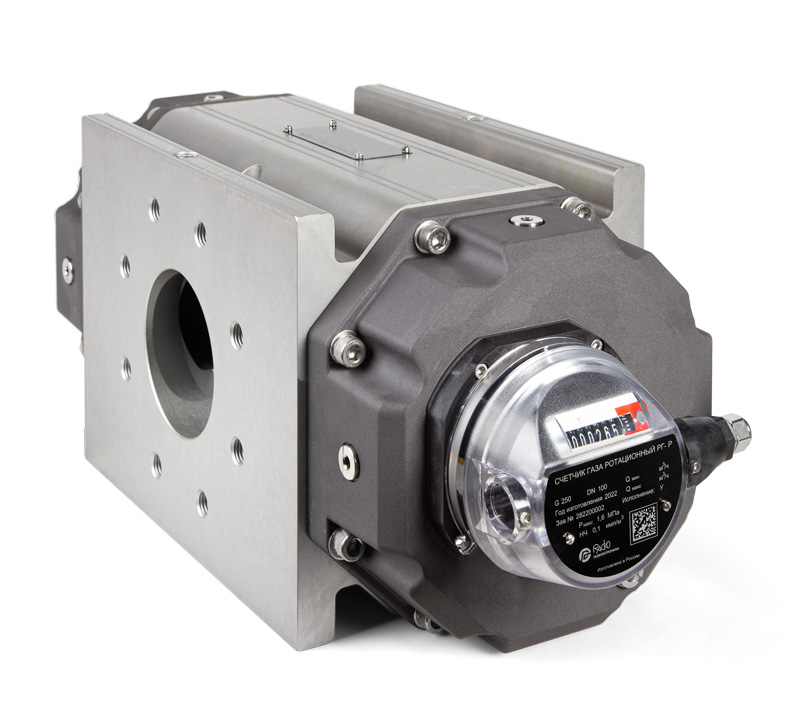

Ротационные счетчики газа РГ-Р
Предназначен для коммерческого либо технологического измерения очищенных неоднородных по химическому составу неагрессивных газов
Description
Типоразмеры: РГ-Р G16, РГ-Р G25, РГ-Р G40, РГ-Р G65, РГ-Р G100, РГ-Р G160, РГ-Р G250, РГ-Р G400, РГ-Р G650, РГ-Р G1000
Назначение
Ротационный счетчик газа РГ-Р предназначен для коммерческого либо технологического измерения (учета) очищенного неагрессивного, неоднородного по химическому составу природного газа, а также воздуха, азота и других неагрессивных газов, при использовании их в промышленных установках, магистральных трубопроводах, а также в системах энергоснабжения. Счетчики РГ-Р могут применяться на опасных производственных объектах, в том числе в нефтеперерабатывающей, нефтехимической, химической, газовой и других отраслях промышленности.
При необходимости точного измерения мгновенного значения расхода газа, счетчик газа РГ-Р могут быть дополнительно оснащены высокочастотными датчиками А1К исполнения «Б».
Благодаря низкой потере давления ротационные счетчики РГ-Р подходят для установки в газопроводах низкого давления перед горелками или в других технологических процессах с низким давлением газа.
Отличительные особенности
- Диапазон измерения: до 1:250.
- После установки не требуется специального обслуживания кроме замены масла не реже одного раза в 5 лет.
- Корпус измерителя изготовлен из анодированного высокопрочного алюминия.
- Счетная голова изготавливается из специального полимерного материала, устойчивого к ультрафиолетовому излучению.
- Счетная голова вращается на 355°.
- Не требуется установки прямых участков до и после счетчика.
- Возможен горизонтальный и вертикальный монтаж счетчика.
Устройство и принцип работы
Принцип действия счетчиков газа РГ-Р основан на вытеснении строго определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на восьмиразрядный счетный механизм, который регистрирует число оборотов роторов, а, следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счетчика на его выход.
Счетчики состоят из корпуса, двух роторов, передней и задней крышки, редуктора и счетного механизма. На корпусе счетчиков могут быть расположены отверстия для измерения температуры, отбора давления и отверстия для установки монтажной скобы.
В зависимости от измеряемого диапазона расхода газа счетчики выпускаются типоразмеров G16, G25, G40, G65, G100, G160, G250, G400, G650, G1000.
В зависимости от метрологических характеристик счетчики выпускаются в основном исполнении «О» или исполнениях «У», «2У».
В зависимости от размера корпуса счетчики выпускаются в базовом исполнении «Б» или в компактном исполнении «К» (для типоразмеров G16, G25 и G100).
В зависимости от типа счетного механизма (направления потока газа) счетчики выпускаются в конструктивных исполнениях однонаправленными или двунаправленными.
Счетчик газа РГ-Р может быть установлен на вертикальном или горизонтальном участке трубопровода.

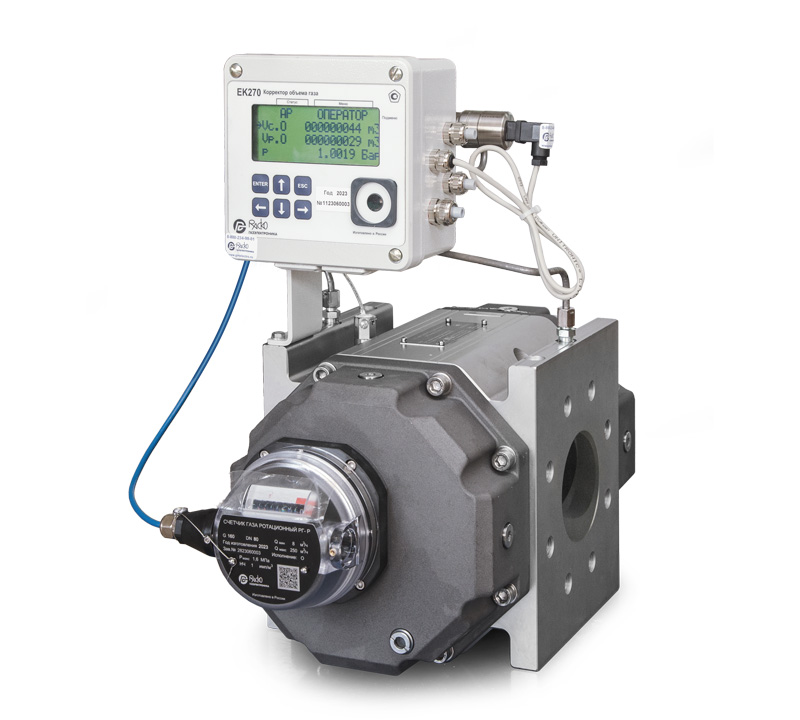

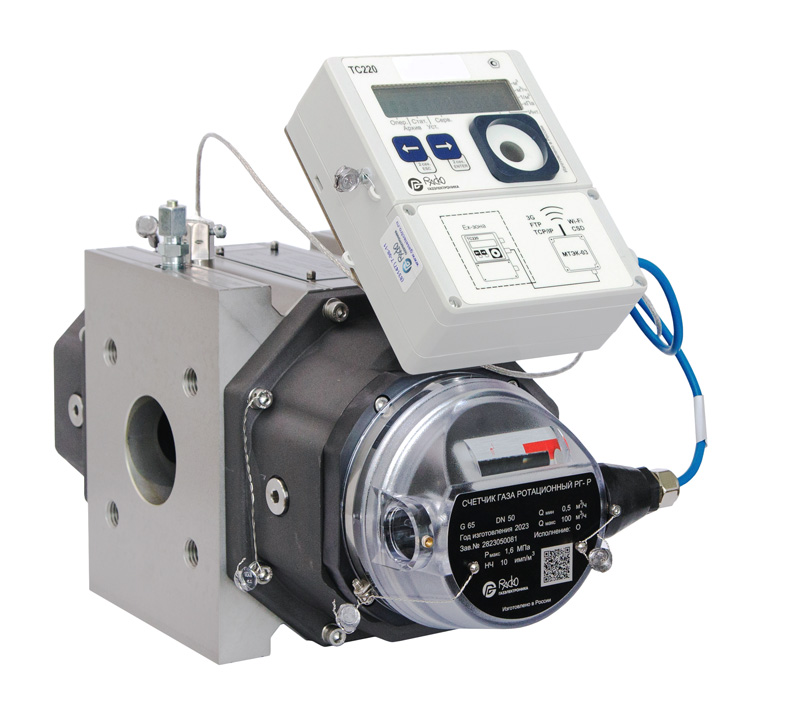

С помощью стандартно поставляемого НЧ датчика импульсов рабочий объем газа может быть передан на электронный корректор объема газа для приведения к стандартным условиям. С помощью ВЧ датчика импульсов А1К исполнения «Б» (поставляется по заказу) на электронный корректор объема газа может быть передана информация о точном мгновенном значении рабочего расхода газа.
Технические характеристики
| Параметр | Значение |
|---|---|
| Типоразмер: | G16 – G1000 |
| Расход: | 0,4 – 1600 м3/ч |
| Условный диаметр: | DN50 – DN200 |
| Температура газа: | от −30 °C до +70 °C |
| Температура окружающей среды: | от −40 °C до +70 °C |
| Рабочее давление измеряемой среды: | не более 1,6 МПа |
| Рабочее давление: | PN16 |
| Класс защиты: | IP 65 |
| Материалы: | |
| • Корпус счетчика: | Алюминиевый сплав |
| • Роторы: | Алюминиевый сплав |
| • Счетная голова: | Стабилизированный к ультрафиолетовому излучению полимер |
| Маркировка взрывозащиты | 1 Ex ib IIB T4 Gb X |
| Перегрузка: | Кратковременно до 1,25Qмакс |
| Счетный механизм: | Восьмиразрядный механический роликовый |
| Импульсный выход: | 1 НЧ-выход, опционально 2 НЧ-выхода |
| Соединения: | |
| • Отбор давления: | 2 отверстия во фланцах |
| • Температура: | 2 отверстия для установки гильз |
| Средний срок службы: | 12 лет |
| Средняя наработка на отказ: | 100000 ч |
| Относительная влажность воздуха: | до 100 % |
Метрологические характеристики
| Типо- размер |
DN, мм |
Qmax, м3/ч |
Qmin, м3/ч для диапазонов рабочих расходов Qmin/Qmax | Перепад давления при Qmax, Па |
||||||||
| 1:250 | 1:200 | 1:160 | 1:130 | 1:100 | 1:80 | 1:65 | 1:50 | 1:30 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G16 | 50 | 25 | – | – | – | – | – | – | – | 0,5 | 0,8 | 100 |
| G25 | 50 | 40 | – | – | – | – | – | 0,5 | 0,6 | 0,8 | 1,3 | 150 |
| G40 | 50 | 65 | – | – | – | 0,5 | 0,6 | 0,8 | 1 | 1,3 | 2 | 300 |
| G65 | 50 | 100 | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,3 | 1,6 | 2 | 3 | 460 |
| G100 | 80 | 160 | 0,6 | 0,8 | 1 | 1,3 | 1,6 | 2 | 2,5 | 3 | 5 | 500 |
| G160 | 80 | 250 | 1 | 1,3 | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 8 | 620 |
| G160 | 100 | 250 | 1 | 1,3 | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 8 | 620 |
| G250 | 80 | 400 | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 13 | 800 |
| G250 | 100 | 400 | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 13 | 800 |
| G400 | 100 | 650 | 2,5 | 3 | 4 | 5 | 6,5 | 8 | 10 | 13 | 20 | 900 |
| G400 | 150 | 650 | – | – | 4 | 5 | 6,5 | 8 | 10 | 13 | 20 | 430 |
| G650 | 150 | 1000 | – | – | 6 | 8 | 10 | 12 | 16 | 20 | 33 | 500 |
| G1000 | 200 | 1600 | – | – | 10 | 12 | 16 | 20 | 24 | 32 | 53 | 650 |
* Исполнение счетчика «2У» возможно только для рабочих расходов, расположенных справа от утолщенной линии.
Пределы допускаемой относительной погрешности при измерении объема
| Исполнение | Диапазон объемного расхода | Пределы допускаемой относительной погрешности при измерении объема1), % |
|---|---|---|
| «О», «У» | от Qmin до Qt2) от Qt2) до Qmax включ. |
±2,0 ±1,0 |
| «2У» | от Qt2) до Qmax включ. | ±0,9 |
1) Пределы относительной погрешности при измерении объема нормированы во всём диапазоне рабочих условий счетчика.
2) Qt – значение переходного объёмного расхода при рабочих условиях, которое соответствует 0,1Qmax для исполнения «О» и 0,05Qmax для исполнения «У».
Основные технические характеристики
| Типоразмер | G16 | G25 | G40 | G65 | G100 | G160 | G250 | G400 | G650 | G1000 |
| Порог чувствительности, м3/ч | 0,08 | 0,08 | 0,08 | 0,08 | 0,15 | 0,15 | 0,2 | 0,4 | 0,7 | 1 |
| Емкость счетного механизма, м3 |
106 | 106 | 106 | 106 | 107 | 107 | 107 | 107 | 107 | 107 |
| Объем измерительной камеры, дм3 |
0,511) 0,95 |
0,511) 0,95 |
0,95 | 0,95 | 1,171) 2,78 |
3,1 | 4,68 | 4,68 10,52) |
15,7 | 19,7 |
| Цена деления ролика младшего разряда, м3 |
0,002 | 0,002 | 0,002 | 0,002 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,2 |
1) Исполнение "К"
2) Исполнение с номинальным диаметром DN150

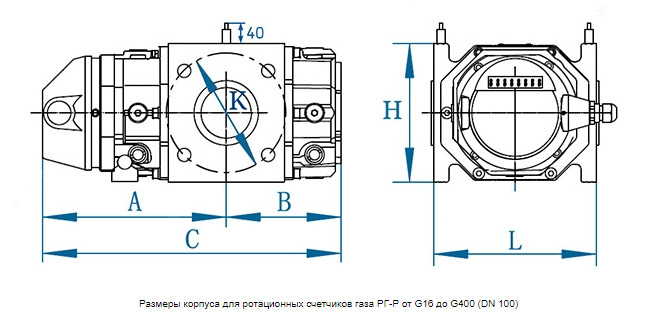

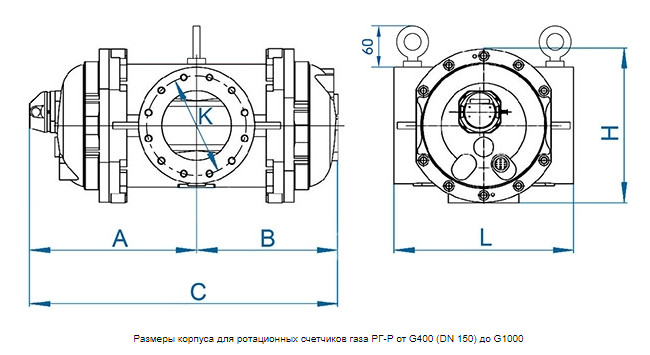

Габаритные и присоединительные размеры
| Размеры | Вес, кг | |||||||
|---|---|---|---|---|---|---|---|---|
| Ду, мм | C, мм | A, мм | B, мм | H, мм | L, мм | K, мм | ||
| PN16 | ||||||||
| G16 (исп. К)* | 50 | 326 | 205 | 121 | 176 | 171 | 125 | 9 |
| G25 (исп. К)* | 50 | 326 | 205 | 121 | 176 | 171 | 125 | 9 |
| G16 (исп. Б)* | 50 | 378 | 230 | 148 | 220 | 171 | 125 | 11,5 |
| G25 (исп. Б)* | 50 | 378 | 230 | 148 | 220 | 171 | 125 | 11,5 |
| G40 | 50 | 378 | 230 | 148 | 190 | 171 | 125 | 11,5 |
| G65 | 50 | 378 | 230 | 148 | 190 | 171 | 125 | 11,5 |
| G100 (исп. К)* | 80 | 413 | 247 | 166 | 220 | 171 | 125 | 15 |
| G100 (исп. Б)* | 80 | 444 | 259 | 185 | 260 | 241 | 160 | 23 |
| G160 | 80 | 467 | 271 | 196 | 244 | 241 | 160 | 27,5 |
| G160 | 100 | 467 | 271 | 196 | 244 | 241 | 160 | 28 |
| G250 | 80 | 572 | 322 | 250 | 244 | 241 | 160 | 39 |
| G250 | 100 | 572 | 322 | 250 | 244 | 241 | 180 | 40 |
| G400 | 100 | 720 | 397 | 323 | 240 | 241 | 180 | 48,5 |
| G400 | 150 | 688 | 378 | 310 | 460 | 450 | 240 | 102 |
| G650 | 150 | 826 | 447 | 379 | 460 | 450 | 240 | 125 |
| G1000 | 200 | 932 | 500 | 432 | 460 | 600 | 295 | 145 |
* Типоразмеры G16, G25, G100 имеют компактные исполнения при одинаковом DN с базовым исполнением.
Для типоразмеров G16 и G25 стандартным является исполнение «Б», соответствующее по монтажным размерам счетчикам газа RVG и RABO типоразмеров G16 и G25. Для типоразмера G100 стандартным является исполнение «К», соответствующее по монтажным размерам счетчикам газа RVG G100 и RABO G100. Срок поставки типоразмеров G16 и G25 исполнения «К» и G100 исполнения «Б» согласовывается дополнительно.
