Счетчики газа СГ

Применяются для измерения объема неагрессивного, неоднородного по химическому составу, очищенного от механических примесей и осушенного природного газа

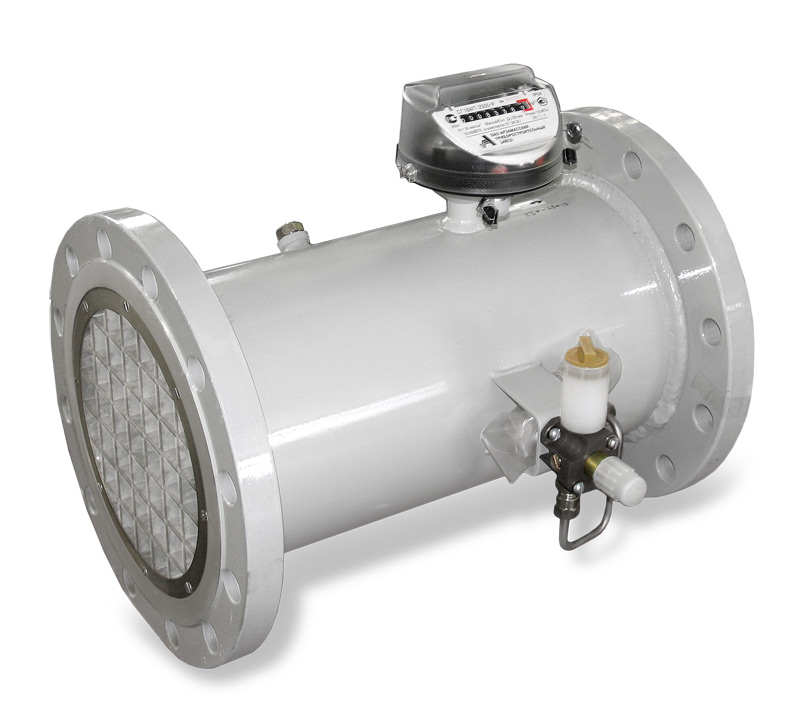

изображение_2022-04-27_093930622
Description

Счетчики газа СГ16МТ-65,  СГ16МТ-100,  СГ16МТ-250,  СГ16МТ-400, СГ16МТ-650, СГ16МТ-800,  СГ16МТ-1000,  СГ16МТ-1600,  СГ16МТ-2500,  СГ16МТ-4000

Назначение и принцип работы

Измерение (в том числе и при коммерческих операциях) объема неагрессивного, неоднородного по химическому составу, очищенного от механических примесей и осушенного природного газа по ГОСТ 5542-87, а также воздуха, азота и других неагрессивных газов плотностью не менее 0,67 кг/м3 при плавно меняющихся его потоках.

Счетчики газа СГ16МТ-Р используются в узлах учета газа с рабочим давлением до 1,6МПа, счетчик газа СГ75МТ-Р – до 7,5 МПа.

Принцип действия счетчика основан на использовании энергии потока газа для вращения чувствительного элемента счетчика - турбинки. При взаимодействии потока газа с турбинкой, последняя вращается со скоростью, пропорциональной скорости (т.е. объемному расходу) измеряемого газа.

Число оборотов турбинки с помощью механического редуктора и магнитной муфты суммируется на интегрирующем устройстве (счетном механизме), показывающем объем газа, прошедший через счетчик за время измерения, при рабочих условиях.

Отличительные особенности

  • Длина прямых участков при слабых возмущениях: до счетчика от 2-х Ду, после счетчика – от 1Ду.
  • Возможность работы с электронными корректорами объема газа ЕК270, ЕК260, ТС220, ТС215.
  • Монтаж счетчиков возможен на горизонтальном и вертикальном (при подаче газа как сверху вниз, так и снизу вверх) участке трубопровода.
  • счетчики СГ75МТ-Р имеют бесфланцевое исполнение корпуса, что упрощает процесс его монтажа и демонтажа из трубопровода.
  • большой опыт эксплуатации.

Конструкция

В цилиндрическом корпусе счетчика последовательно по потоку расположены струевыпрямитель, турбинка и преобразователь. В преобразователе на шарикоподшипниках  установлен вал, выполненный заодно с червяком. Последний кинематически связан с зубчатым колесом, которое далее связано с нижним поводком магнитной муфты. Через магнитную муфту передается вращение на оцифрованные ролики счетного механизма посредством верхнего поводка магнитной муфты и механического редуктора.

Снаружи на корпусе счетчика установлен масляный насос с маслопроводом для подачи смазки к подшипникам турбинки при периодическом обслуживании счетчика в эксплуатации.

Счетчики газа СГ16МТ-250…4000-Р имеют фланцевое исполнение корпуса. Счетчики газа СГ16МТ-100-Р и СГ75МТ-Р имеют бесфланцевое исполнение корпуса.

Технические характеристики

  • Диапазон рабочих расходов: от 8 м3/ч до 4000 м3/ч.
  • Диаметр условного прохода: от Ду50 до Ду200.
  • Максимальное рабочее давление газа: 1,6 МПа; 7,5 МПа.
  • Диапазон измерений Qmin/Qmax:

1:10 – для счетчика СГ16МТ-100-Р

1:12,5 – для счетчика СГ16МТ-100-Р-1

1:20 – для счетчиков СГ16(75)МТ-250…4000-Р-2

1:25 – для счетчиков СГ16МТ-250…650-Р-3

1:30 – для счетчиков СГ16МТ-800…4000-Р-3

  • Диапазон температуры:

окружающей среды от -40 °С до +70 °С;

измеряемой среды от -20 °С до +50 °С.

  • Пределы допускаемой относительной погрешности

– в диапазоне расходов от Qt до Qmax; ± 1%;
       – в диапазоне расходов от Qmin до Qt; ± 2%,
где Qt- точка перехода (расход, при котором погрешность меняется от одного значения к другому):

- счетчики СГ16МТ-100-Р (-Р-1): 0,2Qmax;

- счетчики СГ16(75)МТ-250…4000-Р-2: 0,1Qmax;

- счетчики СГ16МТ-250…4000-Р-3: 0,05Qmax;

  • Межповерочный интервал: 5 лет.
