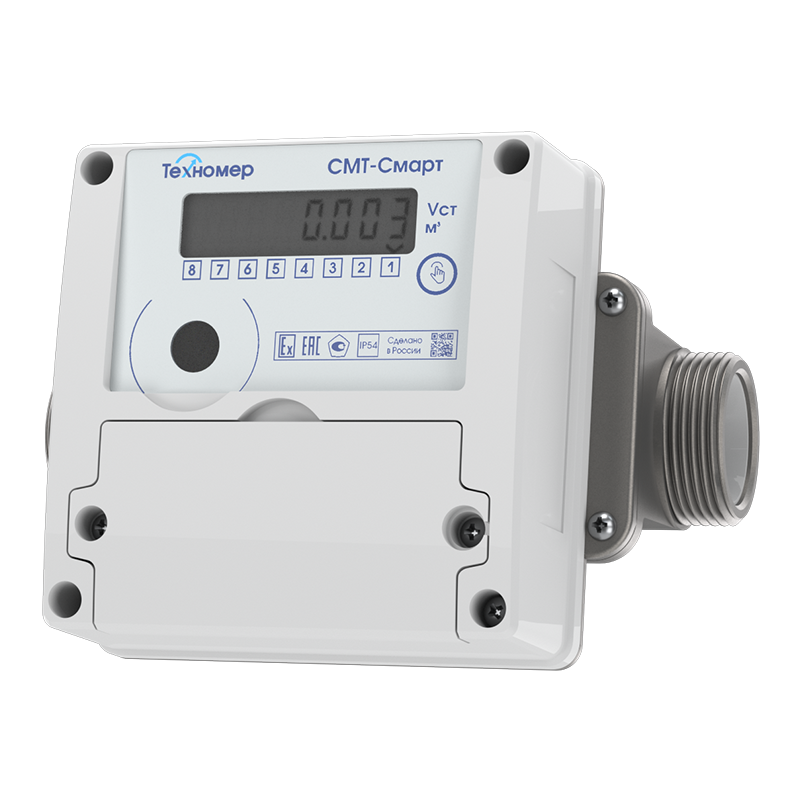

СМТ-Смарт
Счётчик газа микротермальный
Description
- прямой метод измерения объёма природного газа, приведённого к стандартным условиям (t=20⁰С, P=101,3 кПа);
- встроенные системы телеметрии и диагностики работоспособности;
- для коммунального и бытового секторов потребления газа (расход до 18 м3/ч).
Смарт-функции
- Измерение объёма природного газа, приведённого к стандартным условиям
- Прямой метод измерения
- Надёжная защита от внешних несанкционированных воздействий, искажающих результаты измерений
- Система диагностики работоспособности счётчика
- Дистанционная передача измеренных данных и архивов событий на сервера поставщика и потребителя газа
- Передача данных по каналам GSM, GPRS, оптическому каналу
- Основной режимы работы системы телеметрии - 1 раз в декаду
- Сбор и анализ данных выполняется программным комплексом «Газсеть», установленным на серверах поставщика и потребителя газа
- Работа в мобильном приложении «Моя Газсеть» для абонентов узлов учёта газа
- Автономная работа счётчика не менее 10 лет
Модификации
- Модификация «B»
- отличается наличием разъёма для подключения внешней антенны. Рекомендуется для применения в подвальных помещениях и в зонах с низким уровнем сигнала сети.
- Модификация «У»
- с улучшенными точностными характеристиками. Предел допускаемой основной относительной погрешности 1.5% во всём диапазоне измерений.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Диапазон измеряемых расходов | G4 – от 0,04 м3/ч до 7 м3/ч, Qном = 4 м3/ч G6 – от 0,06 м3/ч до 11 м3/ч, Qном = 6 м3/ч G10 – от 0,1 м3/ч до 18 м3/ч, Qном = 10 м3/ч |
| Измеряемая среда | природный газ по ГОСТ 5542 |
| Измерение стандартного объёма | tст=+20⁰С Pст=760 мм.рт.ст. (101,325 кПа) |
| Основная относительная погрешность, %, не более | ± 3 от Qмин до 0,1Qном включ. ± 1,5 св. 0,1Qном до Qмакс включ. |
| Дополнительная допускаемая погрешность вне диапазона температур от +15 ⁰С до +25 ⁰С на каждые 10 ⁰С отклонения от границы диапазона | ±0,4% |
| Потеря давления ΔP при Qмакс, Па, не более | G4 – 150 G6 – 250 G10 – 550 |
| Порог чувствительности, м3/ч | G4 – 0,008 G6 – 0,012 G10 – 0,02 |
| Максимальное рабочее избыточное давление измеряемой среды, кПа, не более | 15 |
| Температура окружающей среды, ⁰С | от -40 до + 60 |
| Температура измеряемой среды, ⁰С | от -25 до + 55 |
| Тип присоединения к трубопроводу | Наружная резьба 1 ¼″ |
| Степень защиты от воздействия окружающей среды | IP54 |
| Маркировка взрывозащиты | 1Ex ib IIB T4 Gb X |
| Каналы передачи данных | Оптический, GSM, GPRS |
| Режимы работы телеметрии | 1 раз в сутки (режим для ввода в эксплуатацию) 1 раз в декаду (основной режим работы) 1 раз в месяц |
| Срок службы съёмного элемента питания телеметрии | Не менее 10 лет (при декадном режиме работы телеметрии) |
| Архивы | Интервальный - предусматривает интервальные записи с периодом 1 час на начало каждого часа; Суточный - предусматривает интервальные записи с периодом 1 сутки на начало "газового дня"; Архив изменений - предназначен для контроля и хранения данных обо всех изменениях настраиваемых параметров СМТ-Смарт; Архив системный - предназначен для фиксации нештатных событий, сервисной информации по сбоям аппаратных систем и ПО СМТ-Смарт, а также для логирования процесса работы встроенного модуля телеметрии. |

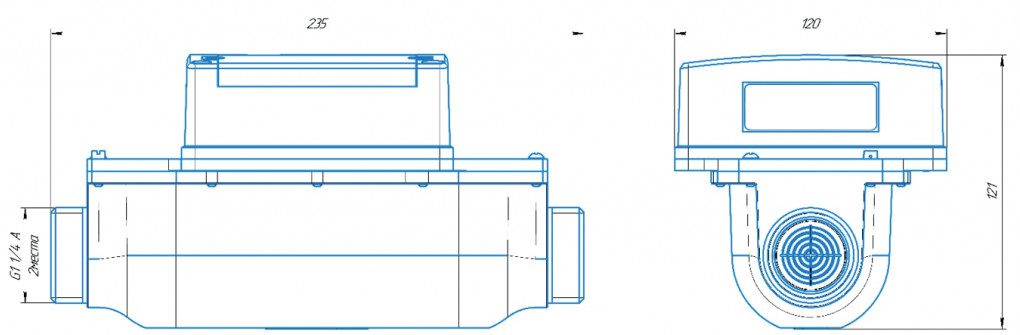

Габаритные и присоединительные размеры счётчиков СМТ-Смарт
