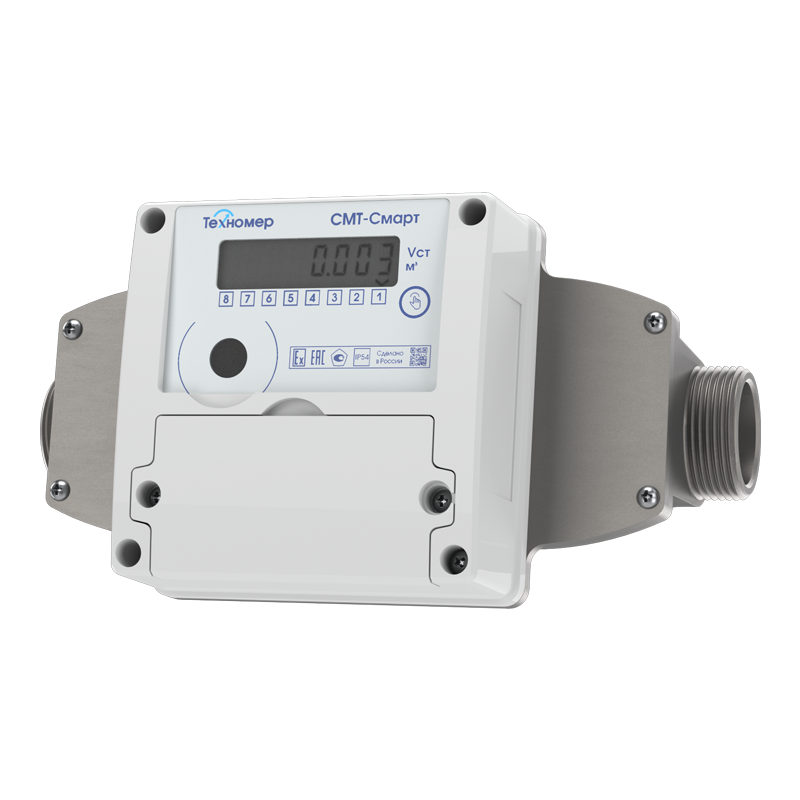

СМТ-Смарт-К
Счётчик газа микротермальный
Description
- прямой метод измерения объёма природного газа, приведённого к стандартным условиям (t=20⁰С, P=101,3 кПа);
- встроенные системы телеметрии и диагностики работоспособности;
- дистанционное управление клапаном по командам оператора сервера сбора данных;
- закрытие клапана микроконтроллером счётчика;
- для коммунального и бытового секторов потребления газа (расход до 18 м3/ч)
Управление запорным клапаном
Дистанционное управление клапаном по командам оператора сервера сбора данных:
- закрытие клапана на основании решения газоснабжающей организации в случаях существенных нарушений потребителем условий договора за поставленный газ;
- открытие клапана в случае устранения потребителем нарушений условий договора на поставку газа;
- закрытие клапана в иных случаях, например, если существует информация об аварии на объекте газоснабжения;
- открытие клапана после устранения аварийной ситуации, зафиксированной счётчиком, на стороне потребителя.
Закрытие клапана микроконтроллером счётчика в случаях:
- превышения максимально допустимого порога расхода газа;
- разряда встроенной в счётчик батареи до минимально допустимого уровня;
- обнаружения попытки вскрытия крышки корпуса счётчика;
- обнаружения обратного потока газа;
- попытки вмешательства в работу счётчика, которая может привести к искажению результатов измерений или нарушению его работоспособности;
- деинсталляции SIM-карты из держателя;
- отключения батареи телеметрии;
- обнаружения расхода газа после открытия клапана - счётчик газа с запорным клапаном СМТ-Смарт-К при передаче данных на сервер вместе с архивами измерений передаёт данные архивов по событиям клапана.
Система самодиагностики счётчика газа с запорным клапаном СМТ-Смарт-К постоянно контролирует работоспособность основных узлов прибора, в том числе работу запорного клапана. Архивы, передаваемые на сервер, кроме данных об объёме газа, прошедшего через счётчик, содержат информацию о текущем состоянии клапана и его изменениях с указанием времени и причин их вызвавших.
Модификации
- Модификация «B»
- отличается наличием разъёма для подключения внешней антенны. Рекомендуется для применения в подвальных помещениях и в зонах с низким уровнем сигнала сети.
- Модификация «У»
- с улучшенными точностными характеристиками. Предел допускаемой основной относительной погрешности 1.5% во всём диапазоне измерений.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Диапазон измеряемых расходов | G4 – от 0,04 м3/ч до 7 м3/ч, Qном = 4 м3/ч G6 – от 0,06 м3/ч до 11 м3/ч, Qном = 6 м3/ч G10 – от 0,1 м3/ч до 18 м3/ч, Qном = 10 м3/ч |
| Измеряемая среда | природный газ по ГОСТ 5542 |
| Измерение стандартного объема | t⁰ст = +20⁰С ; Pст = 760 мм.рт.ст. (101,325 кПа) |
| Основная относительная погрешность, % | ± 3 от Qмин до 0,1Qном включ.; ± 1,5 св. 0,1Qном до Qмакс включ. |
| Дополнительная допускаемая погрешность вне диапазона температур от +15⁰С до +25⁰С на каждые 10⁰С отклонения от границы диапазона | ±0,4% |
| Потеря давления ΔP при Qмакс, Па, не более: G4/G6/G10 | 200/350/800; |
| Порог чувствительности, м3/час: G4/G6/G10 | 0,008/0,012/0,02 |
| Максимальное рабочее избыточное давление измеряемой среды, кПа, не более | 15 |
| Температура окружающей среды, ⁰С | от -40 до +60 |
| Температура измеряемой среды, ⁰С | от -25 до +55 |
| Тип присоединения к трубопроводу | Наружная резьба 1 ¼″ |
| Степень защиты от воздействия окружающей среды | IP54 |
| Маркировка взрывозащиты | 1Ex ib IIB T4 Gb X |
| Расположение клапана | Встроен в корпус счётчика |
| Срок работы клапана | Не менее 10 000 срабатываний |
| Управление клапаном | Дистанционно по командам оператора поставщика газа; Прямое управление клапаном - непосредственно по командам микроконтроллера счётчика; По оптическому интерфейсу |
| Изменение режимов работы клапана в случаях | - превышения максимально допустимого порога расхода газа; - разряда встроенной в счётчик батареи до минимально допустимого уровня; - обнаружения попытки вскрытия крышки корпуса счётчика; - обнаружения обратного потока газа; - обнаружения расхода газа после открытия клапана; - обнаружения попытки вмешательства в работу счётчика; - отключения батареи телеметрии; - отключения SIM-карты |
| Каналы передачи данных | Оптический канал, GSM/GPRS-телеметрия |
| Режимы работы телеметрии | 1 раз в сутки (режим для ввода в эксплуатацию) 1 раз в декаду 1 раз в месяц |
| Срок службы съёмного элемента питания телеметрии | Не менее 10 лет (при декадном режиме работы телеметрии) |
| Архивы | Интервальный - предусматривает интервальные записи с периодом 1 час на начало каждого часа; Суточный - предусматривает интервальные записи с периодом 1 сутки на начало "газового дня"; Архив изменений - предназначен для контроля и хранения данных обо всех изменениях настраиваемых параметров СМТ-Смарт-К; Архив телеметрии - предназначен для логирования процесса работы встроенного модуля телеметрии, фиксации активности оптического интерфейса; Архив системный - предназначен для фиксации сервисной информации по сбоям аппаратных систем и ПО СМТ-Смарт-К |

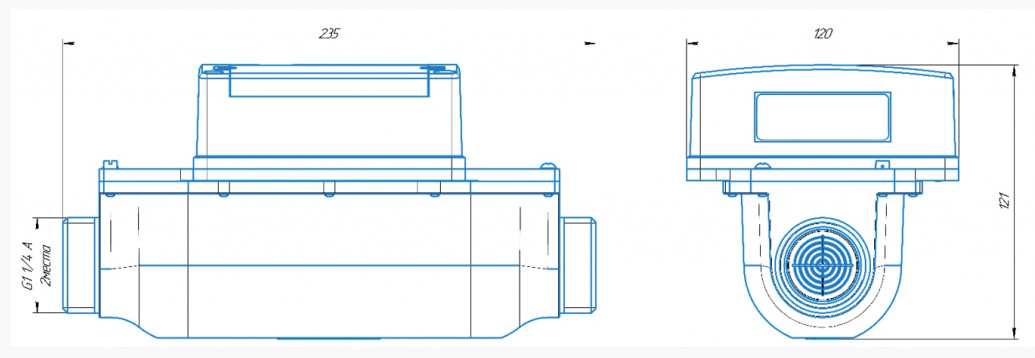

Габаритные и присоединительные размеры счётчиков СМТ-Смарт
