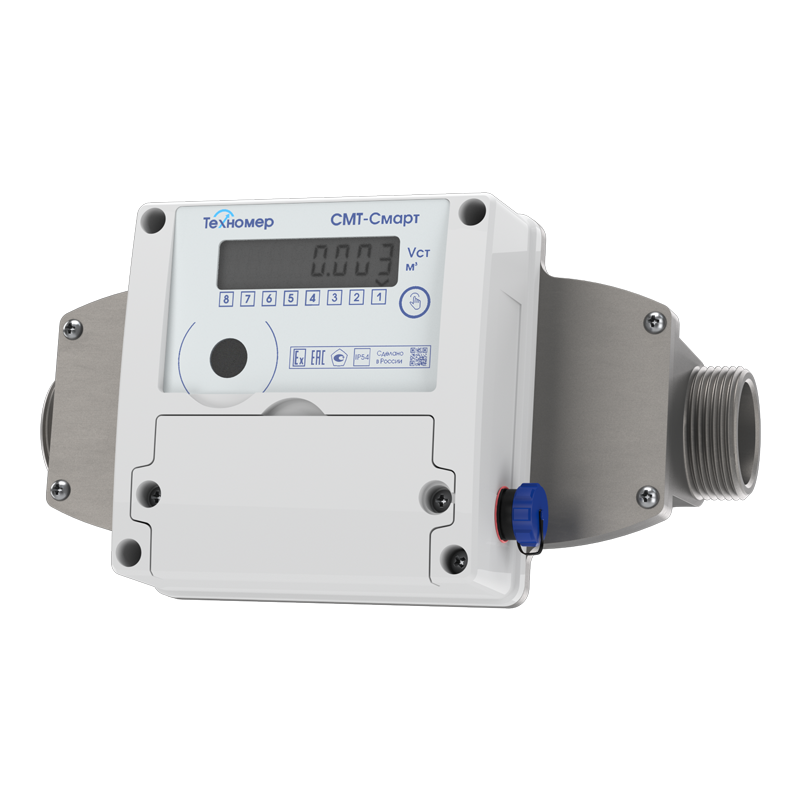

СМТ-Смарт-ДКЗ

Счётчик газа микротермальный
Description

  • входит в состав системы безопасного использования газа
  • прямой метод измерения объёма природного газа, приведённого к стандартным условиям (t=20⁰С, P=101,3 кПа);
  • встроенные системы телеметрии и диагностики работоспособности;
  • дистанционное управление клапаном по командам оператора сервера сбора данных;
  • закрытие клапана микроконтроллером счётчика;
  • для коммунального и бытового секторов потребления газа (расход до 18 м3/ч)

Управление запорным клапаном

Дистанционное управление клапаном по командам оператора сервера сбора данных:
  •   закрытие клапана на основании решения газоснабжающей организации в случаях существенных нарушений потребителем условий договора за поставленный газ;
  •   открытие клапана в случае устранения потребителем нарушений условий договора на поставку газа;
  •   закрытие клапана в иных случаях, например, если существует информация об аварии на объекте газоснабжения;
  •   открытие клапана после устранения аварийной ситуации, зафиксированной счётчиком, на стороне потребителя.
Закрытие клапана микроконтроллером счётчика в случаях:
  •   превышения максимально допустимого порога расхода газа;
  •   разряда встроенной в счётчик батареи до минимально допустимого уровня;
  •   обнаружения попытки вскрытия крышки корпуса счётчика;
  •   обнаружения обратного потока газа;
  •   попытки вмешательства в работу счётчика, которая может привести к искажению результатов измерений или нарушению его работоспособности;
  •   деинсталляции SIM-карты из держателя;
  •   отключения батареи телеметрии;
  •   обнаружения расхода газа после открытия клапана - счётчик газа с запорным клапаном СМТ-Смарт-ДКЗ при передаче данных на сервер вместе с архивами измерений передаёт данные архивов по событиям клапана.

Система самодиагностики счётчика газа с запорным клапаном СМТ-Смарт-ДКЗ постоянно контролирует работоспособность основных узлов прибора, в том числе работу запорного клапана. Архивы, передаваемые на сервер, кроме данных об объёме газа, прошедшего через счётчик, содержат информацию о текущем состоянии клапана и его изменениях с указанием времени и причин их вызвавших.

Модификации

Модификация «B»
отличается наличием разъёма для подключения внешней антенны. Рекомендуется для применения в подвальных помещениях и в зонах с низким уровнем сигнала сети.
Модификация «У»
с улучшенными точностными характеристиками. Предел допускаемой основной относительной погрешности 1.5% во всём диапазоне измерений.

Технические характеристики

ХарактеристикаЗначение
Диапазон измеряемых расходов в зависимости от типоразмера счетчика G4 – от 0,04 м3/ч до 7 м3/ч, Qном 4 м3
G6 – от 0,06 м3/ч до 11 м3/ч, Qном 6 м3
G10 – от 0,1 м3/ч до 18 м3/ч, Qном 10 м3
Измеряемая среда природный газ по ГОСТ 5542
Измерение стандартного объема t⁰ст = +20⁰С ;
Pст = 760 мм.рт.ст. (101,325 кПа)
Основная относительная погрешность, % ± 3 от Qмин до 0,1Qном включ.;
± 1,5 св. 0,1Qном до Qмакс включ.
Дополнительная допускаемая погрешность вне диапазона температур от +15⁰С до +25⁰С на каждые 10⁰С отклонения от границы диапазона ±0,4%
Потеря давления ΔP при Qмакс, Па, не более: G4/G6/G10 200/350/800;
Порог чувствительности, м3/час: G4/G6/G10 0,008/0,012/0,02
Максимальное рабочее избыточное давление измеряемой среды, кПа, не более 15
Температура окружающей среды, ⁰С от -40 до +60
Температура измеряемой среды, ⁰С от -25 до +55
Тип присоединения к трубопроводу Наружная резьба 1 ¼″
Степень защиты от воздействия окружающей среды IP54
Маркировка взрывозащиты 1Ex ib IIB T4 Gb X
Расположение клапана Встроен в корпус счётчика
Срок работы клапана Не менее 10 000 срабатываний
Управление клапаном Дистанционно по командам оператора поставщика газа;
Прямое управление клапаном - непосредственно по командам микроконтроллера счётчика;
По оптическому интерфейсу

Изменение режимов работы клапана в случаях - превышения максимально допустимого порога расхода газа;
- разряда встроенной в счётчик батареи до минимально допустимого уровня;
- обнаружения попытки вскрытия крышки корпуса счётчика;
- обнаружения обратного потока газа;
- обнаружения расхода газа после открытия клапана;
- обнаружения попытки вмешательства в работу счётчика;
- отключения батареи телеметрии;
- отключения SIM-карты
Каналы передачи данных Оптический канал, GSM/GPRS-телеметрия
Режимы работы телеметрии 1 раз в сутки (режим для ввода в эксплуатацию)
1 раз в декаду
1 раз в месяц
Срок службы съёмного элемента питания телеметрии Не менее 10 лет (при декадном режиме работы телеметрии)
Архивы Интервальный - предусматривает интервальные записи с периодом 1 час на начало каждого часа;
Суточный - предусматривает интервальные записи с периодом 1 сутки на начало "газового дня";
Архив изменений - предназначен для контроля и хранения данных обо всех изменениях настраиваемых параметров СМТ-Смарт-ДКЗ;
Архив телеметрии - предназначен для логирования процесса работы встроенного модуля телеметрии, фиксации активности оптического интерфейса;
Архив системный - предназначен для фиксации сервисной информации по сбоям аппаратных систем и ПО СМТ-Смарт-ДКЗ

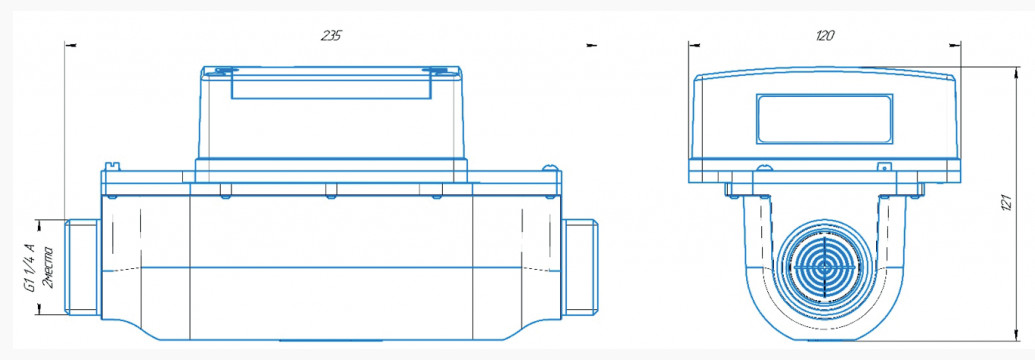

Габаритные и присоединительные размеры счётчиков СМТ-Смарт-ДКЗ


Система безопасного использования газа

Назначение

Система безопасного использования газа (СБИГ) – специальный комплекс аппаратных и программных средств, предназначенный для учета природного газа, контроля, оповещения и предотвращения аварийных ситуаций при превышении предельно допустимой концентрации взрывоопасных и токсичных газов (метана CH4 и угарного газа CO) в помещении.

Область применения

  •   Жилые и бытовые помещения
  •   Общественные и офисные помещения
  •   Производственные помещения

Выполняемые функции

  •   Учет природного газа по газа по ГОСТ 5542–2014 в единицах объёма, приведённого к стандартным условиям
  •   Обработка, архивирование и отображения данных потребления газа, а также состояния контролируемого помещения в автоматическом режиме
  •   Непрерывный контроль помещения на предмет превышения ПДК содержания метана и оксида углерода в воздухе
  •   Непрерывный контроль за состоянием системы с целью выявления неисправностей или факторов, влияющих на непрерывную работу системы
  •   Мгновенное передача данных на пульт контроля, а также владельцу помещения при возникновении предаварийной и аварийных ситуаций
  •   Включение световой и звуковой сигнализации при возникновении предаварийной и аварийных ситуаций
  •   Автоматическое отключение подачи газа в контролируемое помещения при аварийной ситуации

Работа системы

Сценарий №1.
Нештатных событий не возникает. Система работает в штатном режиме, обеспечивая передачу данных на сервер сбора данных каждые 10 дней.
Сценарий №2.
В контролируемом помещении происходит нарушение работы системы. При данном сценарии система анализирует свою целостность и сообщает о нарушении работоспособности при отказе её элементов или при отсутствии возможности их продиагностировать. Системой предусмотрены следующие события для диагностики:
1. «Отсутствует сетевое напряжение 220В» – данное событие может возникать при обесточивании контролируемого помещения, а так как при данном событии происходит выключение газосигнализаторов, т.е. контроль загазованности не осуществляется, то система не может выполнять основные функции в полном объёме.
2. «Отсутствует связь с РПУ» – данное событие может возникнуть при обрыве соединения между счётчиком и РПУ. Данное событие влияет на целостность системы, и она не может выполнять основные функции в полном объёме.
3. «Отказ датчика CH4/CO» и «Отказ датчика CO» – данное событие может возникнуть при выходе из строя сигнализатора, и система не может выполнять основные функции в полном объёме. При возникновении, а также при окончании всех вышеперечисленных событий счётчик фиксирует данное событие в архиве в собственной памяти с указанием времени начала/окончания события и далее выполняет внеочередной сеанс связи для передачи данного события на сервер сбора данных, а также в мобильное приложение «Моя Газсеть» на смартфон владельца контролируемого помещения. Цель данного оповещения - краткосрочное восстановление работоспособности системы.
Сценарий №3.
В контролируемом помещении возникает слабая утечка газа. Сигнализаторы загазованности фиксируют превышение ПДК по порогу 1 (для CH4 - это 10% НКПР (нижний концентрированный предел распространения) пламени, а для CO - это 20 мг/м3) и включают прерывистую световую и звуковую сигнализацию в аварийном помещении. При этом система фиксирует нештатное событие «Авария. Превышена ПДК CH4 - Порог 1» или нештатное событие «Авария. Превышена ПДК CO - Порог 1» в памяти счётчика, и тот немедленно осуществляет внеочередной сеанс связи для передачи данного события на сервер сбора данных, а также в мобильное приложение «Моя Газсеть» на смартфон владельца контролируемого помещения. Цель данного сообщения - своевременное оповещение и предотвращение дальнейшего развития аварийной ситуации. В случае данной аварии владелец помещения или обслуживающий персонал должен в срочном порядке проветрить помещение, проверить действие рабочей вентиляции, а также устранить причины, вызвавшие превышение ПДК газа. В случае сохранения уровня «Порог 1» ПДК газа в течение часа необходимо перекрыть подачу газа в помещение и вызвать аварийную службу для устранения причины аварийной ситуации. После устранения причины аварии и снижения уровня ПДК газа система зафиксирует завершение события «Авария. Превышена ПДК CH4/CO - Порог 1» и также произведёт внеочередной сеанс связи для передачи актуального состояния системы. В случае если по каким-либо причинам устранить неисправность оперативно возможности нет, а концентрация газа продолжает расти, система будет отрабатывать сценарий №4.
Сценарий №4.
В контролируемом помещении возникает сильная утечка газа либо продолжается длительное время слабая утечка газа. Сигнализаторы загазованности фиксируют превышение ПДК по порогу 2 (для CH4 это 20% НКПР пламени, а для CO - это 100 мг/м3) и включают непрерывную световую и звуковую сигнализацию в аварийном помещении. При этом система фиксирует нештатное событие «Авария. Превышена ПДК CH4 - Порог 2» или нештатное событие «Авария. Превышена ПДК CO - Порог 2» в памяти счётчика, и тот немедленно отсекает подачу газа в контролируемое помещение и осуществляет передачу данных на сервер сбора данных, а также в мобильное приложение «Моя Газсеть» на смартфон владельца контролируемого помещения с информацией о состоянии запорного клапана и причине его закрытия. Цель данного сообщения - своевременное оповещение о аварийной ситуации и информирование, что подача газа в помещение была прервана. В случае данной аварии владелец помещения или обслуживающий персонал должен в срочном порядке вызвать аварийную службу для устранения причины аварийной ситуации. После устранения причины аварии и снижения уровня ПДК газа система зафиксирует завершение события «Авария. Превышена ПДК CH4/CO - Порог 2» и также произведёт внеочередной сеанс связи для передачи актуального состояния системы. Однако запорный клапан в счётчике останется закрытым. Клапан может быть открыт только в присутствии представителя газовой службы после проверки исправности газового оборудования. Процедура открытия клапана должна соответствовать процедуре запуска системы.
