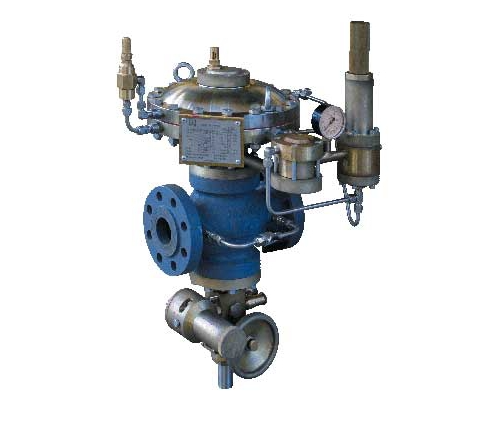

Регулятор давления газа 149-BV

Предназначен для редуцирования и поддержания заданного давления неагрессивных газов
Description

Описание и назначение

Регуляторы давления газа 149-BV предназначены для редуцирования и поддержания заданного давления природного газа, пропан-бутана, азота и других неагрессивных газов.

Регуляторы применяются на газораспределительных станциях, в узлах редуцирования газорегуляторных установок и т.п.

Регуляторы обеспечивают снижение высокого давления газа, автоматическое поддержание заданного давления на выходе независимо от изменения расхода газа и входного давления и автоматическое отключение подачи газа при аварийных повышении или понижении выходного давления сверх допустимых заданных значений.

Регуляторы отличаются качественной работой в диапазоне малых расходов газа.

Регуляторы эксплуатируются на открытом воздухе в районах с умеренным климатом в условиях, нормированных для исполнения УХЛ, категории II по ГОСТ 15150, но при температуре окружаю-щего воздуха от минус 40 ºС с относительной влажностью до 95% при температуре плюс 35ºС, при воздействии атмосферных осадков /снег, дождь/. Температура газа от минус 40 до плюс 70ºС.

Регуляторы изготавливаются:

  • номинальным давлением (PN) , МПа (кгс/см2): 10 (100);
  • номинальным диаметром (DN), мм: 50;
  • с различными диапазонами настройки выходного давления, МПа : от 0,1 до 0,3; от 0,3 до 0,6; от 0,6 до 1,2; от 1,2 до 2,0; от 2,0 до 3,0; от 3,0 до 4,0;
  • с пилотом и предпилотом, расположенными справа по ходу газа или слева по ходу газа (исполнение - Л);
  • с датчиком срабатывания ПЗК (с индексом - С) и без датчика;
  • с ответными фланцами и без ответных фланцев

Технические характеристики

Наименование параметра или характеристикиЗначение
1. Давление условное, МПа (кгс/см2) 10,0 (100)
2. Диапазон входного давления, МПа (кгс/см2) от 0,4 до 10,0 (от 4 до 100)
3. Максимальный перепад давления на регуляторе, МПа (кгс/см2) 9,5 (95)
4. Диапазон настройки выходного давления, МПа (кгс/см2) таблица 2
5. Диапазон настройки срабатывания отключающего устройства МПа таблица 2
6. Диаметр условного прохода, мм 25 50 100 150* 200
7. Класс точности АС (%) для диапазона выходного давления:
от 0,1 до 1,2 (от 1,0 до 12) МПа (кгс/см2)
от 1,2 до 4,0 (от 1,2 до 40) МПа (кгс/см2)

2,5
1,5
8. Класс давления закрытия SG (%) для диапазона выходного давления:
от 0,1 до 1,2 (от 1,0 до 12) МПа (кгс/см2)
от 1,2 до 4,0 (от 1,2 до 40) МПа (кгс/см2)

5,0
2,5
9. Коэффициент пропускной способности КG 420 1800 7900 14300
10. Пропускная способность регулятора (расход) при входных и выходных давлениях , нм /ч таблица 3
11. Тип присоединения к трубопроводам Ответные фланцы
12. Строительная длина, мм 286 (426**) 286 (426**) 380 (589**) 468 (727**) 596 (880**)
13. Габаритные размеры, мм, не более:
- длина
- ширина
- высота
415
445
650
430
413
728
589
573
883

880
626
1260
14. Масса регулятора, кг, не более:
67
(72**)
85
(97**)
160
(190**)
  570

* Для варианта с ответными фланцами

Диапазон настройки выходного давления, МПаДиапазон настройки срабатывания отключающего устройства, МПа
при повышении выходного давленияпри понижении выходного давления
от 0,1 до 0,3 от 0,125 до 0,375 от 0,05 до 0,15
от 0,3 до 0,6 от 0,375 до 0,75 от 0,15 до 0,3
от 0,6 до 1,2 от 0,75 до 1,5 от 0,3 до 0,6
от 1,2 до 2,0 от 1,5 до 2,5 от 0,6 до 1,0
от 2,0 до 3,0 от 2,5 до 3,75 от 1,0 до 1,5
от 3,0 до 4,0 от 3,75 до 5,0 от 1,5 до 2,0



Рвх, МПаРвых, МПа
0,10,20,40,60,81,01,52,02,53,03,54,0
0,2 2020 - - - - - - - - - - -
0,4 3570 3500 - - - - - - - - - -
0,6 5000 5000 4515 - - - - - - - - -
0,8 6425 6425 6385 6345 - - - - - - - -
1,0 7855 7855 7855 7555 6060 - - - - - - -
1,5 11425 11425 11425 11425 11335 10590 - - - - - -
2,0 14995 14995 14995 14995 14995 14995 12770 - - - - -
2,5 18565 18565 18565 18565 18565 18565 18065 14635 - - - -
3,0 22135 22135 22135 22135 22135 22135 20695 20695 16280 - - -
4,0 29275 29275 29275 29275 29275 29275 29275 29275 28200 25145 19180 -
5,0 36415 36415 36415 36415 36415 36415 36415 36415 35915 35560 33185 28915
6,0 43555 43555 43555 43555 43555 43555 43555 43555 43555 43555 42840 40900
7,5 54700 54700 54700 54700 54700 54700 54700 54700 54700 54700 54700 54580
10,0 72690 72690 72690 72690 72690 72690 72690 72690 72690 72690 72690 72690

Средний срок службы, лет, не менее – 12.
Назначенный срок службы, лет, не менее – 40.
