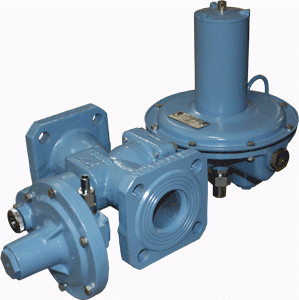

Регулятор давления газа комбинированный РДНК
Предназначен для редуцирования высокого и среднего давления на низкое, автоматического поддержания выходного давления на заданном уровне независимо от изменений расхода и входного давления
Description
Назначение
Регуляторы давления газа комбинированные РДНК-50/400, РДНК-50/1000 предназначены для редуцирования высокого и среднего давления на низкое, автоматического поддержания выходного давления на заданном уровне независимо от изменений расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх заданных значений.
Условия эксплуатации регуляторов должны соответствовать климатическому исполнению УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 60°С.
Технические характеристики
|
Наименование параметра или характеристики |
Значения по исполнениям |
|
|
РДНК-50/400 РДНК-50/400-01 |
РДНК-50/1000 РДНК-50/1000-01 |
|
|
1. Регулируемая среда |
природный газ по ГОСТ 5542-2014 сжиженный газ по ГОСТ 20 448-90 |
|
|
2. Максимальное давление газа на входе, МПа |
0,6 |
|
|
3. Диапазон настройки выходного давления газа, кПа |
от 2 до 5 |
|
|
4. Диаметр седла, мм |
16 |
20 |
|
5. Зона пропорциональности, % от Рвых. |
±10* |
|
|
6. Пропускная способность при температуре 20ºC, плотности газа 0,73 кг/м³ в зависимости от входного давления, нм³/ч |
см. таблицу 2 |
|
|
7. Диапазон настройки срабатывания автоматического отключения подачи газа: - при повышении выходного давления, кПа |
от 3,0 до 5,0 от 5,0 до 6,3** |
|
|
- при понижении выходного давления, кПа |
от 0,6 до 1,1 |
|
|
8. Точность срабатывания автоматического отключающего устройства, % |
±10 |
|
|
9. Диапазон настройки срабатывания сбросного клапана, кПа |
от 2,3 до 5,8 |
|
|
10. Материал корпуса |
алюминий АК7ч ГОСТ 1583-93 |
|
|
11. Строительная длина, мм |
230±1,5 |
|
|
12. Габаритные размеры, мм, не более: - длина - ширина - высота |
262 563 335 |
|
|
13. Присоединительные размеры: - номинальный диаметр DN, мм |
50 |
|
|
- соединение |
фланцевое по ГОСТ 33259-2015 исп. В для PN=1,6 МПа |
|
|
14. Масса, кг, не более |
16 |
|
|
*При изменении входного давления не более ±30%. **Обеспечивается комплектом сменных пружин. |
||
* Обеспечивается комплектом сменных пружин.
Класс герметичности затвора клапанов регулятора – А по ГОСТ 9544-2015
| Входное давление, МПа | Пропускная способность регуляторов, м³/ч | |
|---|---|---|
| РДНК-50/400 | РДНК-50/1000 | |
| 0,05 | 130 | 216 |
| 0,1 | 180 | 300 |
| 0,2 | 270 | 450 |
| 0,3 | 360 | 600 |
| 0,4 | 450 | 750 |
| 0,5 | 540 | 900 |
| 0,6 | 630 | 1050 |
