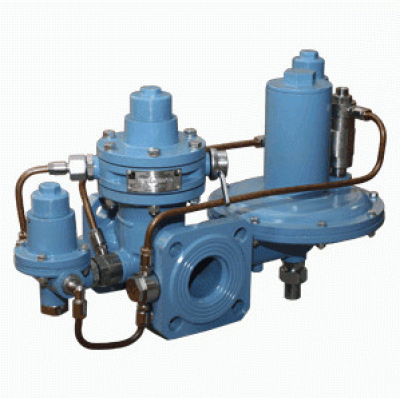

Регулятор давления газа комбинированный РДСК
Назначение
Регуляторы давления газа типа РДСК-50/400; -М; -Б изготавливаются с направлением потока газа слева-направо по умолчанию (основное исполнение), при направлении потока газа справа-налево по ходу газа применяется исполнение – 01.
Регуляторы давления газа РДСК-50/400 (РДСК-50/400Б, РДСК-50/400М) предназначены для редуцирования высокого давления на среднее, автоматического поддержания среднего выходного давления на заданном уровне, автоматического отключения подачи газа при аварийных повышении и понижении выходного давления сверх допустимых заданных значений.
Регуляторы изготавливаются в климатическом исполнении УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 60°С.
Монтаж регулятора производится на горизонтальном участке газопровода в вертикальном положении.
Технические характеристики
Наименование параметра или характеристики |
Значения по типам и исполнениям |
||
РДСК-50/400 (-01) |
РДСК-50/400Б (-01) |
РДСК-50/400М (-01) |
|
1. Регулируемая среда |
природный газ по ГОСТ 5542-2014 сжиженный газ по ГОСТ 20448-90 |
||
2. Максимальное давление газа на входе, МПа: - природный газ - сжиженный газ |
1,2 1,6 |
||
3. Диапазон настройки выходного давления, кПа |
от 50 до 200 |
от 200 до 300 |
от 10 до 50 |
4. Зона неравномерности (пропорциональности) регулирования, % |
±10* |
||
5. Пропускная способность при температуре 20°С, плотности газа 0,73 кг/м3 |
см. таблицу 2 |
||
6. Давление настройки автоматического отключения подачи газа: |
|||
- при повышении выходного давления, кПа; |
от 62,5 до 270 |
от 250 до 400 |
от 12,5 до 75 |
- при понижении выходного давления, % от Рвых. |
10-20 |
||
- при понижении входного давления |
(30…50 кПа)+Рвых. |
||
7. Точность срабатывания автоматического отключающего устройства, % |
±5 |
||
8. Материал корпуса |
алюминий АК7ч ГОСТ 1583-93 |
||
9. Строительная длина, мм |
180 |
||
10. Габаритные размеры, мм, не более: – длина – ширина – высота |
538 234 320 (404**) |
||
11. Присоединительные размеры: – номинальный диаметр, DN, мм – соединение |
50 фланцевое по ГОСТ 33259-2015 исп. В для PN=1,6 МПа |
||
12. Масса, кг, не более |
13 |
||
* При изменении входного давления не более ±30%. ** Для исполнений РДСК-50/400-01, РДСК-50/400Б-01, РДСК-50/400М-01. |
* для сжиженного газа
Класс герметичности затвора клапанов регуля-тора – А по ГОСТ 9544-2015
Пропускная способность регуляторов с диаметром седла 10 мм
Рвх, МПа | Рвых, МПа | ||||||||
---|---|---|---|---|---|---|---|---|---|
0,01 | 0,03 | 0,05 | 0,06 | 0,08 | 0,1 | 0,15 | 0,2 | 0,3 | |
0,05 | 53 | 50 | — | — | — | — | — | — | — |
0,08 | 97 | 90 | 78 | 66 | — | — | — | — | — |
0,10 | 110 | 110 | 110 | 91 | 69 | — | — | — | — |
0,20 | 165 | 165 | 165 | 165 | 163 | 159 | 131 | — | — |
0,30 | 225 | 225 | 225 | 225 | 225 | 225 | 217 | 198 | — |
0,40 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 249 | 231 |
0,50 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 289 |
0,60 | 335 | 335 | 335 | 335 | 335 | 335 | 335 | 335 | 329 |
0,70 | 390 | 390 | 390 | 390 | 390 | 390 | 390 | 390 | 390 |
0,80 | 440 | 440 | 440 | 440 | 440 | 440 | 440 | 440 | 440 |
0,90 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
1,0 | 585 | 585 | 585 | 585 | 585 | 585 | 585 | 585 | 585 |
1,1 | 638 | 638 | 638 | 638 | 638 | 638 | 638 | 638 | 638 |
1,2 | 670 | 670 | 670 | 670 | 670 | 670 | 670 | 670 | 670 |
Пропускная способность регуляторов с диаметром седла 14 мм
Рвх, МПа | Рвых, МПа | ||||||||
---|---|---|---|---|---|---|---|---|---|
0,01 | 0,03 | 0,05 | 0,06 | 0,08 | 0,1 | 0,15 | 0,2 | 0,3 | |
0,05 | 106 | 100 | — | — | — | — | — | — | — |
0,08 | 195 | 181 | 156 | 132 | — | — | — | — | — |
0,10 | 220 | 220 | 220 | 185 | 137 | — | — | — | — |
0,20 | 335 | 335 | 335 | 335 | 328 | 318 | 264 | — | — |
0,30 | 450 | 450 | 450 | 450 | 450 | 450 | 435 | 392 | — |
0,40 | 520 | 520 | 520 | 520 | 520 | 520 | 520 | 495 | 430 |
0,50 | 590 | 590 | 590 | 590 | 590 | 590 | 590 | 590 | 585 |
0,60 | 670 | 670 | 670 | 670 | 670 | 670 | 670 | 670 | 670 |
0,70 | 780 | 780 | 780 | 780 | 780 | 780 | 780 | 780 | 780 |
0,80 | 890 | 890 | 890 | 890 | 890 | 890 | 890 | 890 | 890 |
0,90 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
1,0 | 1170 | 1170 | 1170 | 1170 | 1170 | 1170 | 1170 | 1170 | 1170 |
1,1 | 1270 | 1270 | 1270 | 1270 | 1270 | 1270 | 1270 | 1270 | 1270 |
1,2 | 1340 | 1340 | 1340 | 1340 | 1340 | 1340 | 1340 | 1340 | 1340 |
Примечания
- Значение пропускной способности приведены для газа с относительной плотностью 0,73кг/м3 и отношением теплоемкости при постоянном давлении к теплоемкости при постоянном объеме, равным 1,3.
- Для определения пропускной способности регулятора на газе с другой относительной плотностью величину пропускной способности нужно умножить на коэффициент К,
K =0,854/√a , где a – относительная плотность газа (для сжиженного газа ≈ 2,2 кг/см3)
