Регулятор давления газа РД-16

Предназначен для установки в ГРП систем газоснабжения городов и других населенных пунктов

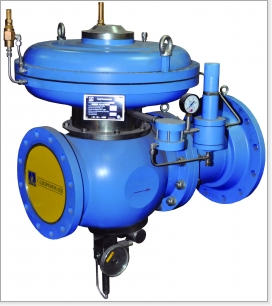

изображение_2024-06-14_200036556
Description

Описание и назначение

Регуляторы давления газа РД-16 представляют единую конструкцию с клапаном регулирующим, устройством задания давления (пилотом), регулятором перепада для снижения высокого входного давления до давления питания и предохранительно-запорным клапаном (ПЗК), встроенным в регулятор.

Регуляторы эксплуатируются в районах с умеренным и холодным климатом в условиях, нормированных для исполнения УХЛ, категории 2 по ГОСТ 15150, но при температуре окружающего воздуха от минус 40 до плюс 60°С. Температура газа от минус 40 до плюс 70°С.

Назначение

Регуляторы давления газа РД-16 предназначены для установки в газорегуляторных пунктах (ГРП) систем газоснабжения городов и других населенных пунктов, в газорегуляторных установках (ГРУ) промышленных и коммунально-бытовых предприятий и других объектах газоснабжения.

Регуляторы обеспечивают редуцирование и поддержание заданного давления природного газа, пропан-бутана, воздуха, азота и других неагрессивных газов на выходе независимо от изменения расхода газа и входного давления и автоматическое отключение подачи газа при аварийном повышении и понижении выходного давления сверх допустимых заданных значений.

Преимущества

  • Модульная конструкция регулятора обеспечивает высокую ремонтопригодность;
  • Конструкция плунжера, разгруженная от воздействия входного давления, обеспечивает высокую точность поддержания давления на выходе и стабильную работу регулятора;
  • Регулятор оснащен встроенным предохранительно запорным клапаном, автоматически прекращающим подачу газа потребителю при недопустимом повышении или понижении выходного давления;
  • Регуляторы не оказывают отрицательного воздействия на окружающую среду.

Технические характеристики

Наименование параметраЗначение

РД-16-25

РД-16-25-Л

РД-16-50

РД-16-50-Л

РД-16-100

РД-16-100Л

РД-16-200

РД-16-200Л

1 Номинальный диаметр DN,мм  25 50 100 200
2 Номинальное давление РN, МПа(кг/см2)  1,6(16)
3 Максимальное входное давление Р1,МПа(кг/см2) 1,6(16)
4 Класс точности АС для диапазона выходного давления, % от 0,005 до 0,01включ., МПа св.0,01 «  1,2  «  МПа

5

2,5
5 Класс давления закрытия SG для диапазона выходного давления, % от 0,005 до 0,01включ., МПа св.0,01 «  1,2  «  МПа

10

5
6 Диапазон настройки срабатывания клапана предохранительного запорного при повышении выходного давления для диапазона выходного давления, МПа: от 0,005 до 0,06включ., св.0,06 «  0,3  «  , св.0,3

(1,25-1,5)Р2

(1,25-1,3)Р2

1,25Р2
7 Диапазон настройки срабатывания клапана предохранительного запорного при понижении выходного давления, МПа:

(0,1-0,2)Р2

(но не менее 0,0009МПа)
8 Класс герметичности затворов

А ГОСТ 9544-2015
9 Материал корпуса

АК7ч(АЛ9) ГОСТ1583-93

 сталь 20Л ГОСТ 977
10 Условная пропускная способность, Kvy, м3/ч

12

 45 180 720
11 Присоединение к трубопроводу фланцевое по ГОСТ 33259-2015 исп.В для PN=1,6МПа DN25 DN50 DN100 DN200
12 Тип присоединения импульсных трубопроводов соединение по ГОСТ 24074-80
13 Строительная длина, мм 230 350 542
14 Масса, кг, не более 68,5 69 112 407

* Обеспечивается комплектом сменных пружин

 Пропускная способность РД-16-50 (для природного газа)

P1, кгс/см²P2, кгс/см²
0,020,050,10,20,30,511,523456781012
0,8 1310 1290 1283 1270 1110 — — — — — — — — — — — —
1 1510 1510 1510 1480 1440 1440 — — — — — — — — — — —
2 2300 2300 2300 2300 2300 2300 2150 2690 — — — — — — — — —
3 3010 3010 3010 3010 3010 3010 3010 2920 2670 — — — — — — — —
4 3800 3800 3800 3800 3800 3800 3800 3800 3700 3100 — — — — — — —
5 4100 4100 4100 4100 4100 4100 4100 4100 4100 3890 3400 — — — — — —
6 5300 5300 5300 5300 5300 5300 5300 5300 5300 5300 4850 3770 — — — — —
7 6350 6350 6350 6350 6350 6350 6350 6350 6350 6350 6100 58000 5000 — — — —
8 6730 6730 6730 6730 6730 6730 6730 6730 6730 6730 6730 6500 5700 4300 — — —
9 7650 7650 7650 7650 7650 7650 7650 7650 7650 7650 7650 7500 7000 6200 4600 — —
10 8600 8600 8600 8600 8600 8600 8600 8600 8600 8600 8600 8400 8300 7700 6800 — —
12 9800 9800 9800 9800 9800 9800 9800 9800 9800 9800 9800 9800 9800 9600 9300 7200 —
14 11500 11500 11500 11500 11500 11500 11500 11500 11500 11500 11500 11500 11500 11500 11300 10250 7800
16 12900 12900 12900 12900 12900 12900 12900 12900 12900 12900 12900 12900 12900 12900 12900 12300 10950

 Пропускная способность РД-16-100 (для природного газа)

P1, КГС/СМ²P2, КГС/СМ²
0,020,050,10,20,30,511,523456781012
0,5 4650 4550 4400 4030
0,8 5300 5270 5210 5010 3970
1 5910 5910 5910 5820 5600 5150
2 8900 8900 8900 8900 8900 8900 8400 6650
3 11600 11600 11600 11600 11600 11600 11600 11410 10500
4 14900 14900 14900 14900 14900 14900 14900 14900 114750 112000
5 17400 17400 17400 17400 17400 17400 17400 17400 17400 16500 13420
6 20700 20700 20700 20700 20700 20700 20700 20700 20700 20700 18900 14600
7 23750 23750 23750 23750 23750 23750 23750 23750 23750 23750 23100 20500 15800
8 26250 26250 26250 26250 26250 26250 26250 26250 26250 26250 26250 25430 22400 16900
9 29750 29750 29750 29750 29750 29750 29750 29750 29750 29750 29750 29310 27420 23620 17910
10 32500 32500 32500 32500 32500 32500 32500 32500 32500 32500 32500 32050 31700 31300 25400
12 38810 38810 38810 38810 38810 38810 38810 38810 38810 38810 38810 38810 38810 37890 35400 27950
14 44180 44180 44180 44180 44180 44180 44180 44180 44180 44180 44180 44180 44180 44180 46900 39200 30300
16 50100 50100 50100 50100 50100 50100 50100 50100 50100 50100 50100 50100 50100 50100 50100 48050 42900

 Пропускная способность РД-16-200 (для природного газа)

P1, кгс/см²P2, кгс/см²
0,020,050,10,20,30,511,523456781012
0,5 17400 17400 17400 — — — — —  — — — — — — — — —
0,8 20900 20900 20900 20900 20900 — — —  — — — — — — — — —
1 23300 23300 23300 23300 23300 23300 — —  — — — — — — — — —
2 35000 35000 35000 35000 35000 35000 35000 24300  — — — — — — — — —
3 46700 46700 46700 46700 46700 46700 46700 46700 38000 — — — — — — — —
4 58500 58500 58500 58500 58500 58500 58500 58500 58500 43700 —  — — — — — —
5 70200 70200 70200 70200 70200 70200 70200 70200 70200 63100 48700 —  — — — — —
6 82000 82000 82000 82000 82000 82000 82000 82000 82000 82000 70000 53200 — — — — —
7 93700 93700 93700 93700 93700 93700 93700 93700 93700 93700 87300 76200 57300 — — — —
8 105500 105500 105500 105500 105500 105500 105500 105500 105500 105500 105500 94700 82000 61300 — — —
9 117300 117300 117300 117300 117300 117300 117300 117300 117300 117300 117300 111000 101700 87500 65000 — —
10 129000 129000 129000 129000 129000 129000 129000 129000 129000 129000 129000 129000 119000 108200 92500 — —
12 152500 152500 152500 152500 152500 152500 152500 152500 152500 152500 152500 152500 152500 143000 133300 102000 —
14 176000 176000 176000 176000 176000 176000 176000 176000 176000 176000 176000 176000 176000 176000 166700 146400 110800
16 199500 199500 199500 199500 199500 199500 199500 199500 199500 199500 199500 199500 199500 199500 199500 182300 158500
