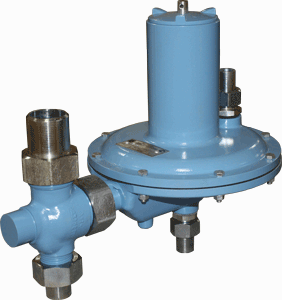

Регулятор давления газа РД-32М
Предназначен для снижения давления неагрессивных газов и автоматического поддержания выходного давления в заданных пределах на газорегуляторных пунктах
Description
Назначение
Регуляторы давления РД-32М предназначены для снижения давления неагрессивных газов и автоматического поддержания выходного давления в заданных пределах на газорегуляторных пунктах (ГРП) и газорегуляторных установках (ГРУ).
Условия эксплуатации регулятора должны соответствовать климатическому исполнению УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 60° С .
Типоразмеры и характеристики регуляторов
|
Тип или исполнение |
Номинальный диаметр DN, мм |
Вид газа |
Диаметр седла, мм |
Давление газа |
|
|
Входное, МПа |
Выходное, кПа |
||||
|
РД-32М/С-10 РД-32М/С-6 |
32 |
природный |
10 6 |
от 0,05 до 0,3 от 0,1 до 1,0 |
от 0,9 до 2,0 |
|
РД-32М/С-4 |
4 |
от 0,1 до 1,6 |
|||
|
РД-32М/Ж-6 РД-32М/Ж-4 |
32 |
сжиженный |
6 4 |
от 0,1 до 1,0 от 0,1 до 1,6 |
от 2,0 до 3,5 |
Технические характеристики
|
Наименование параметра или характеристики |
Значение |
|
1 Максимальное входное давление, МПа |
1,6 |
|
2 Пределы регулирования выходного давления: – для природного газа, кПа; – для сжиженного газа, кПа |
от 0,9 до 2,0 от 2,0 до 3,5 |
|
3 Пропускная способность, нм3/ч |
см. таблицу 3 |
|
4 Давление начала срабатывания сбросного клапана при превышении установленного выходного давления: - для природного газа, кПа; - для сжиженного газа, кПа |
от 1,14 до 2,3 от 2,53 до 4,0 |
|
5 Пропускная способность сбросного клапана, нм3/ч |
0,5 |
|
6 Зона неравномерности (пропорциональности) регулирования, % |
± 10* |
|
7 Материал корпуса |
алюминий АК7ч ГОСТ 1583-93 |
|
8 Присоединительные размеры, мм : - входного патрубка - выходного патрубка - импульсного трубопровода |
DN20 DN32 DN15 |
|
9 Габаритные размеры, мм, не более: |
|
|
- строительная длина |
200 |
|
- длина |
343 |
|
- ширина |
220 |
|
- высота |
300 |
|
10 Масса, кг, не более |
8 |
|
*При изменении входного давления не более ±30% |
Примечание: При отсутствии в заказе указания о типоразмере регулятора предприятие поставляет регулятор давления РД-32М/С-6.
Класс герметичности затвора клапанов регуля-тора – А по ГОСТ 9544-2015
Настройка регулятора на требуемое выходное давление производится вращением регулировочного винта наверху колонки; при вращении по часовой стрелке давление уменьшается, а против увеличивается.
| Входное давление, МПа | Пропускная способность регуляторов, м³/ч Диаметр седла, мм | ||
|---|---|---|---|
| 10 | 6 | 4 | |
|
0,050 |
28,0 | 23,0 | 12,0 |
|
0,100 |
50,0 | 35,0 | 23,0 |
|
0,200 |
90,0 | 65,0 | 31,0 |
|
0,300 |
124,0 | 77,0 | 43,0 |
|
0,400 |
— | 97,0 | 52,0 |
|
0,500 |
— | 129,0 | 62,0 |
|
0,600 |
— | 155,0 | 72,0 |
|
0,700 |
— | 174,0 | 85,0 |
|
0,800 |
— | 206,0 | 100,0 |
|
0,900 |
— | 232,0 | 110,0 |
|
1,000 |
— | 258,0 | 125,0 |
|
1,200 |
— | — | 150,0 |
|
1,400 |
— | — | 180,0 |
|
1,600 |
— | — | 220,0 |
Примечания
- Значение пропускной способности приведены для газа с относительной плотностью 0,73кг/м3 и отношением теплоемкости при постоянном давлении к теплоемкости при постоянном объеме, равным 1,3.
- Для определения пропускной способности регулятора на газе с другой относительной плотностью величину пропускной способности нужно умножить на коэффициент К,
K = 0,854/√a, где a – плотность газа.
