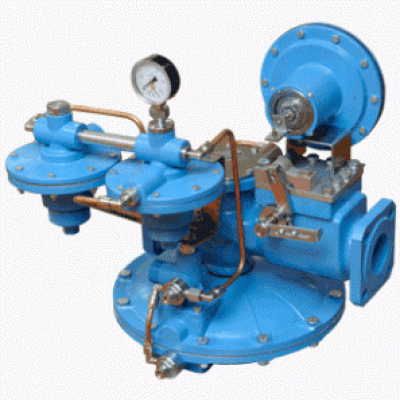

Регулятор давления газа РДГ

Предназначен для редуцирования высокого или среднего давления, автоматического поддержания выходного давления на заданном уровне и т.д.

Call for price

Description

Назначение

Регулятор давления газа РДГ предназначен для редуцирования высокого или среднего давления, автоматического поддержания выходного давления на заданном уровне, автоматического отключения подачи газа потребителям при повышении или понижении заданных величин контролируемого давления газа.

Регулятор предназначен для установки в ГРП и ГРУ систем газоснабжения промышленных и коммунально-бытовых объектов.

Регулятор соответствует требованиям ТУ 4859-029-36214188-2000,

Техническим регламентам Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования”, ГОСТ 11881-76, требованиям Федеральных норм и правил в области промышленной безопасности «Правила безопасности сетей газораспределения и газопотребления», СП 62.13330.2011.

Регулятор изготавливается в следующих исполнениях:

с номинальным диаметром DN: 50, 80, 150, 150/200;
с диаметром седла: 25; 35; 42; 50; 64; 105; 120; 140 мм;
низкого и среднего контролируемого давления (Н);
среднего и высокого контролируемого давления (В).
с регулятором управления и органами управления отключающего устройства, расположенными слева по направлению потока газа (основное исполнение);
с регулятором управления и органами управления отключающего устройства, расположенными справа по направлению потока газа (исполнение -01).

Технические характеристики

Наименование параметра или характеристики	Значения по исполнениям
	РДГ-50Н	РДГ-50В		РДГ-80Н	РДГ-80В	РДГ-150Н	РДГ-150В		РДГ-150/200Н	РДГ-150/200В
1 Регулируемая среда	природный газ по ГОСТ 20448-2018 сжиженный газ по ГОСТ 20 448-90
2 Максимальное давление газа на входе, МПа	1,2
3 Диаметр седла, мм	25, 35, 42			50, 64		105			105, 120, 140
4 Диапазон настройки выходного давления Рвых., МПа	от 0,001 до 0,06	от 0,03 до 0,6		от 0,001 до 0,06	от 0,03 до 0,6	от 0,001 до 0,06	от 0,03 до 0,6		от 0,001 до 0,06	от 0,03 до 0,6
5 Зона пропорциональности, % от Рвых.	±101
6 Диапазоны настройки давления срабатывания автоматического отключающего устройства:
- при понижении выходного давления, МПа	от 0,0003 до 0,003	от 0,003 до 0,03		от 0,0003 до 0,003	от 0,003 до 0,03	от 0,0003 до 0,003	от 0,003 до 0,03		от 0,0003 до 0,003	от 0,003 до 0,03
- при повышении выходного давления 2), МПа	от 0,0014 до 0,012 (от 0,012 до 0,075)3)	от 0,0375 до 0,16 3) (от 0,16 до 0,75)		от 0,0014 до 0,012 (от 0,012 до 0,075)3)	от 0,0375 до 0,16 3) (от 0,16 до 0,75)	от 0,0014 до 0,012 (от 0,012 до 0,075) 3)	от 0,0375 до 0,16 3) (от 0,16 до 0,75)		от 0,0014 до 0,012 (от 0,012 до 0,075) 3)	от 0,0375 до 0,16 3) (от 0,16 до 0,75)
7 Точность срабатывания автоматического отключающего устройства, %, не более: - для выходного давления: ● до 0,005 МПа ● свыше 0,005 МПа	±10 ±5
8 Класс герметичности рабочего и запорного клапанов	А по ГОСТ 9544-2015
9 Материал корпуса	АК7ч(АЛ9) ГОСТ 1583-93			АК7ч(АЛ9) ГОСТ 1583-93		сталь 20Л ГОСТ 977-88
10 Присоединительные размеры: -номинальный диаметр, мм - входного патрубка -выходного патрубка - соединение
	DN 50			DN 80		DN 150			DN 150
	DN 50			DN 80		DN 150			DN 200
	Фланцевое по ГОСТ 33259-2015 исп.В для PN=1,6 МПа
11 Строительная длина, мм	365			502		570			720
12 Масса, кг, не более	28	26	52		50	176		174	232		230
Примечание: При изменении входного давления не более ±30% (1,25-1,5) Рвых. - для диапазона настройки выходного давления от 0,001 до 0,06 МПа;(1,25-1,3) Рвых. - для выходного давления свыше 0,06 МПа. Обеспечивается комплектом сменных пружин.

Пропускная способность регулятора в зависимости от входного и выходного давления соответствует указанной в таблицах 2-11.

Таблица 2 - Пропускная способность регулятора РДГ-50Н(В) с диаметром седла 25 мм

Рвх, МПа	Рвых, МПа
Рвх, МПа	0,001-0,01	0,03	0,05	0,06	0,08	0,1	0,15	0,2	0,3	0,4	0,5	0,6
0,10	450	440	397	372	282	—	—	—	—	—	—	—
0,15	562	562	557	549	519	462	—	—	—	—	—	—
0,20	675	675	675	675	669	648	539	—	—	—	—	—
0,25	787	787	787	787	787	785	732	568	—	—	—	—
0,30	900	900	900	900	900	900	883	803	—	—	—	—
0,40	1125	1125	1125	1125	1125	1125	1125	1115	930	—	—	—
0,50	1350	1350	1350	1350	1350	1350	1350	1350	1296	1077	—	—
0,60	1575	1575	1575	1575	1575	1575	1575	1575	1575	1463	1137	—
0,70	1800	1800	1800	1800	1800	1800	1800	1800	1800	1765	1606	1216
0,80	2025	2025	2025	2025	2025	2025	2025	2025	2025	2025	1944	1735
0,90	2250	2250	2250	2250	2250	2250	2250	2250	2250	2250	2231	2107
1,0	2475	2475	2475	2475	2475	2475	2475	2475	2475	2475	2472	2417
1,1	2700	2700	2700	2700	2700	2700	2700	2700	2700	2700	2700	2688
1,2	2925	2925	2925	2925	2925	2925	2925	2925	2925	2925	2925	2925

Таблица 3 - Пропускная способность регулятора РДГ-50Н(В) с диаметром седла 35 мм

Рвх, МПа	Рвых, МПа
Рвх, МПа	0,001-0,01	0,03	0,05	0,06	0,08	0,1	0,15	0,2	0,3	0,4	0,5	0,6
0,10	900	880	793	744	564	—	—	—	—	—	—	—
0,15	1130	1130	1120	1080	1037	934	—	—	—	—	—	—
0,20	1360	1360	1360	1360	1348	1314	1085	—	—	—	—	—
0,25	1582	1582	1582	1582	1582	1575	1458	1109	—	—	—	—
0,30	1816	1816	1816	1816	1816	1816	1789	1617	—	—	—	—
0,40	2270	2270	2270	2270	2270	2270	2270	2250	1878	—	—	—
0,50	2724	2724	2724	2724	2724	2724	2724	2724	2632	2174	—	—
0,60	3178	3178	3178	3178	3178	3178	3178	3178	3178	3164	2294	—
0,70	3632	3632	3632	3632	3632	3632	3632	3632	3632	3599	3287	2492
0,80	4086	4086	4086	4086	4086	4086	4086	4086	4086	4086	3948	3501
0,90	4541	4541	4541	4541	4541	4541	4541	4541	4541	4541	4502	4254
1,0	4995	4995	4995	4995	4995	4995	4995	4995	4995	4995	4954	4879
1,1	5736	5736	5736	5736	5736	5736	5736	5736	5736	5736	5732	5711
1,2	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500

Таблица 4 - Пропускная способность регулятора РДГ-50Н(В) с диаметром седла 42 мм

Рвх, МПа	Рвых, МПа
Рвх, МПа	0,001-0,01	0,03	0,05	0,06	0,08	0,1	0,15	0,2	0,3	0,4	0,5	0,6
0,10	1200	1160	1070	992	753	—	—	—	—	—	—	—
0,15	1500	1500	1487	1460	1380	1241	—	—	—	—	—	—
0,20	1800	1800	1800	1800	1785	1728	1436	—	—	—	—	—
0,25	2102	2102	2102	2102	2102	2095	1953	1517	—	—	—	—
0,30	2400	2400	2400	2400	2400	2400	2355	2143	—	—	—	—
0,40	3000	3000	3000	3000	3000	3000	3000	2975	2483	—	—	—
0,50	3600	3600	3600	3600	3600	3600	3600	3600	3460	2875	—	—
0,60	4200	4200	4200	4200	4200	4200	4200	4200	4190	3906	3035	—
0,70	4800	4800	4800	4800	4800	4800	4800	4800	4800	4713	4288	3246
0,80	5400	5400	5400	5400	5400	5400	5400	5400	5400	5390	5188	4630
0,90	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	5954	5625
1,0	6600	6600	6600	6600	6600	6600	6600	6600	6600	6600	6598	6450
1,1	7205	7205	7205	7205	7205	7205	7205	7205	7205	7205	7205	7175
1,2	7800	7800	7800	7800	7800	7800	7800	7800	7800	7800	7800	7800

Таблица 5 - Пропускная способность регулятора РДГ-80Н(В) с диаметром седла 50 мм

Рвх, МПа	Рвых, МПа
Рвх, МПа	0,001-0,01	0,03	0,05	0,06	0,08	0,1	0,15	0,2	0,3	0,4	0,5	0,6
0,10	1418	1386	1249	1172	888	—	—	—	—	—	—	—
0,15	1780	1780	1764	1701	1634	1471	—	—	—	—	—	—
0,20	2127	2127	2127	2127	2108	2055	1696	—	—	—	—	—
0,25	2482	2482	2482	2482	2482	2470	2287	1739	—	—	—	—
0,30	2836	2836	2836	2836	2836	2836	2794	2525	—	—	—	—
0,40	3545	3545	3545	3545	3545	3545	3545	3513	2933	—	—	—
0,50	4251	4251	4251	4251	4251	4251	4251	4251	4123	3392	—	—
0,60	4963	4963	4963	4963	4963	4963	4963	4963	4963	4941	3582	—
0,70	5672	5672	5672	5672	5672	5672	5672	5672	5672	5614	5133	3891
0,80	6381	6381	6381	6381	6381	6381	6381	6381	6381	6381	6165	5467
0,90	7090	7090	7090	7090	7090	7090	7090	7090	7090	7090	7029	6981
1,0	7799	7799	7799	7799	7799	7799	7799	7799	7799	7799	7735	7618
1,1	8508	8508	8508	8508	8508	8508	8508	8508	8508	8508	8508	8471
1,2	9240	9240	9240	9240	9240	9240	9240	9240	9240	9240	9240	9240

Таблица 6 - Пропускная способность регулятора РДГ-80Н(В) с диаметром седла 64 мм

Рвх, МПа	Рвых, МПа
Рвх, МПа	0,001-0,01	0,03	0,05	0,06	0,08	0,1	0,15	0,2	0,3	0,4	0,5	0,6
0,10	2200	2151	1938	1818	1378	—	—	—	—	—	—	—
0,15	2762	2762	2737	2639	2534	2282	—	—	—	—	—	—
0,20	3430	3430	3430	3430	3399	3313	2727	—	—	—	—	—
0,25	3989	3989	3989	3989	3989	3971	3676	2797	—	—	—	—
0,30	4400	4400	4400	4400	4400	4400	4334	3917	—	—	—	—
0,40	5500	5500	5500	5500	5500	5500	5500	5451	4550	—	—	—
0,50	6600	6600	6600	6600	6600	6600	6600	6600	6377	5267	—	—
0,60	7700	7700	7700	7700	7700	7700	7700	7700	7700	7666	5558	—
0,70	8800	8800	8800	8800	8800	8800	8800	8800	8800	8720	7964	6037
0,80	9900	9900	9900	9900	9900	9900	9900	9900	9900	9900	9565	8482
0,90	11000	11000	11000	11000	11000	11000	11000	11000	11000	11000	10905	10304
1,0	12100	12100	12100	12100	12100	12100	12100	12100	12100	12100	12000	11818
1,1	13200	13200	13200	13200	13200	13200	13200	13200	13200	13200	13200	11947
1,2	14300	14300	14300	14300	14300	14300	14300	14300	14300	14300	14300	14300

Таблица 7 - Пропускная способность регулятора РДГ-150Н(В) с диаметром седла 105 мм

Рвх, МПа	Рвых, МПа
Рвх, МПа	0,001-0,01	0,03	0,05	0,06	0,08	0,1	0,15	0,2	0,3	0,4	0,5	0,6
0,10	5600	5440	5000	4633	3513	—	—	—	—	—	—	—
0,15	7000	7000	6940	6838	6455	5791	—	—	—	—	—	—
0,20	8400	8400	8400	8400	8330	8065	6703	—	—	—	—	—
0,25	9800	9800	9800	9800	9800	9769	9110	7070	—	—	—	—
0,30	11200	11200	11200	11200	11200	11200	10980	9900	—	—	—	—
0,40	14000	14000	14000	14000	14000	14000	14000	13880	11580	—	—	—
0,50	16800	16800	16800	16800	16800	16800	16800	16800	16130	13405	—	—
0,60	19600	19600	19600	19600	19600	19600	19600	19600	19540	18220	14150	—
0,70	22400	22400	22400	22400	22400	22400	22400	22400	22400	21975	19900	15140
0,80	25200	25200	25200	25200	25200	25200	25200	25200	25200	25150	24190	21590
0,90	28000	28000	28000	28000	28000	28000	28000	28000	28000	28000	27760	26230
1,0	30800	30800	30800	30800	30800	30800	30800	30800	30800	30800	30770	30090
1,1	33600	33600	33600	33600	33600	33600	33600	33600	33600	33600	33600	33460
1,2	36400	36400	36400	36400	36400	36400	36400	36400	36400	36400	36400	36400

Таблица 8 - Пропускная способность регулятора РДГ-150/200Н(В) с диаметром седла 105 мм

Рвх, МПа	Рвых, МПа
Рвх, МПа	0,001-0,01	0,03	0,05	0,06	0,08	0,1	0,15	0,2	0,3	0,4	0,5	0,6
0,10	5900	5734	5265	4880	3700	—	—	—	—	—	—	—
