Регулятор давления газа РДУ-80

Предназначен для редуцирования газа высокого давления на газораспределительных станциях

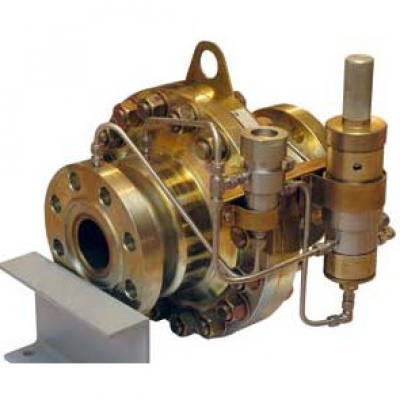

изображение_2024-06-14_210359278
Description

Описание и назначение

Регуляторы давления газа РДУ-80 предназначены для редуцирования газа высокого давления на газораспределительных станциях.

Регуляторы обеспечивают снижение высокого давления газа и автоматическое поддержание заданного давления на выходе независимо от изменения расхода газа и входного давления.

Регуляторы эксплуатируются на открытом воздухе в районах с умеренным климатом в условиях, нормированных для исполнения У, категории I по ГОСТ 15150, но при температуре окружающего воздуха от минус 40ºС с относительной влажностью до 95% при температуре плюс 35ºС, при воздействии атмосферных осадков /снег, дождь/. Температура газа от минус 40 до плюс 70ºС.

Регуляторы изготавливаются:

  • номинальным давлением (PN), МПа (кгс/см2) : 10 (100);
  • номинальным диаметром (DN), мм : 25; 50; 80; 100;
  • с устройством задания давления (усилителем), расположенным справа по ходу газа или слева по ходу газа (исполнение -01);
  • с ответными фланцами *;
  • с компенсирующим фланцем (ФК).

Технические характеристики

Наименование параметра или характеристикиВеличины по типам или исполнениям
РДУ-80-25РДУ-80-50РДУ-80-80РДУ-80-100
1. Давление условное, МПа (кгс/см2) 10,0 (100)
2. Диапазон входного давления, МПа (кгс/см2) от 1,2 до 10,0 (от 12 до 100)
3. Диапазон настройки выходного давления, МПа (кгс/см2) от 0,1 до 1,2 (от 1 до 12) *
от 1,2 до 5,0 (от 12 до 50)
4. Максимальный перепад давления на регуляторе, МПа (кгс/см2) 9,5 ( 95)
5. Диаметр условного прохода, мм 25 50 80 100
6. Неравномерность регулирования, % ±2,5
7. Коэффициент пропускной способности КV 12,5 50 100 200
8. Тип присоединения к трубопроводам 1 фланцевое по ГОСТ 12821-80, исп. 3
2 с ответными фланцами
9. Строительная длина, мм см. рисунки 1, 2
10. Габаритные размеры, мм см. рисунки 1, 2
11. Масса, кг, не более 55 (62**) 98 (120**) 160 (187**) 211 (243**)

* Обеспечивается комплектом сменных пружин
** Для исполнения с компенсирующим фланцем. Средний срок службы, лет, не менее – 30.

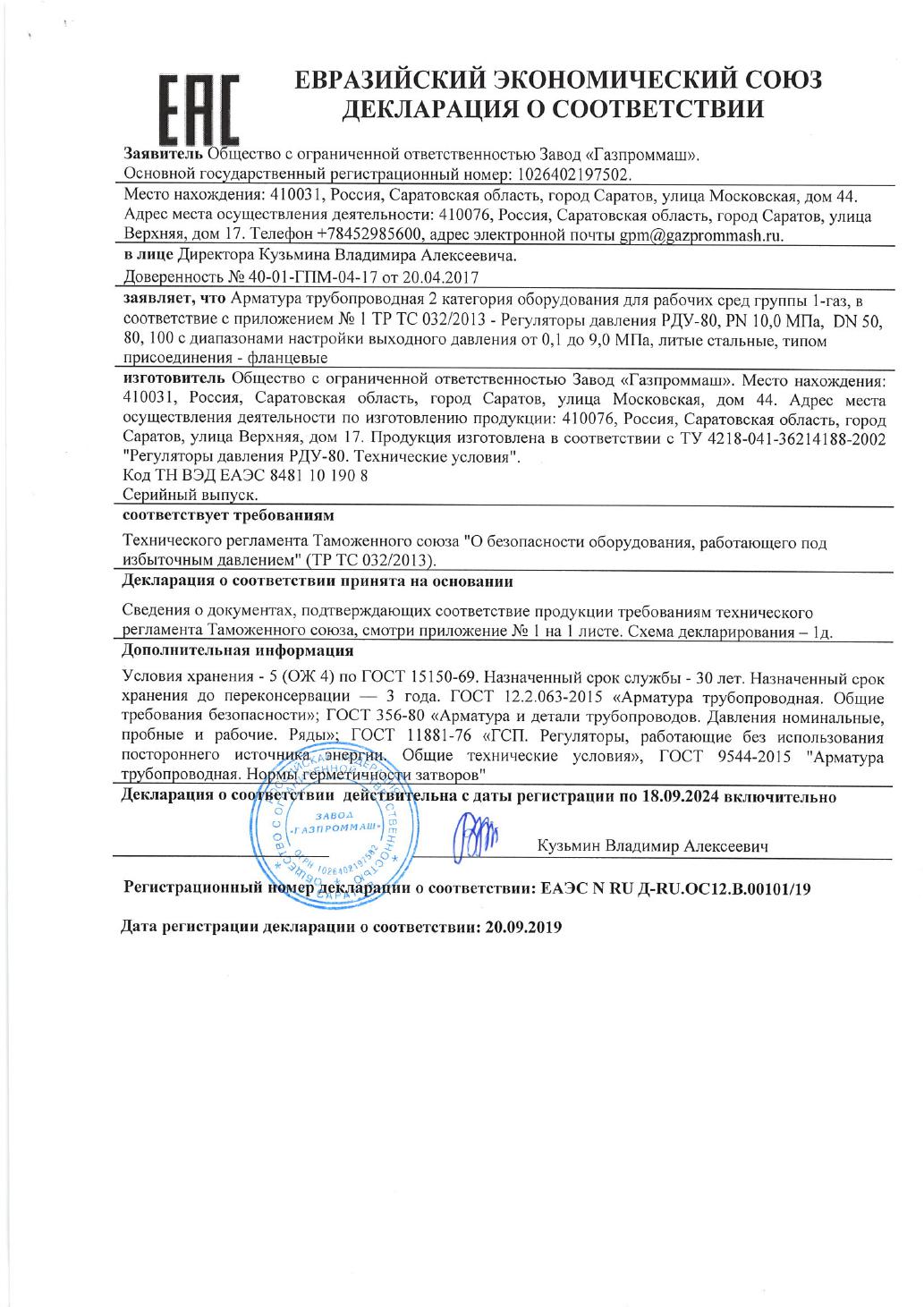

Сертификаты / Документы
