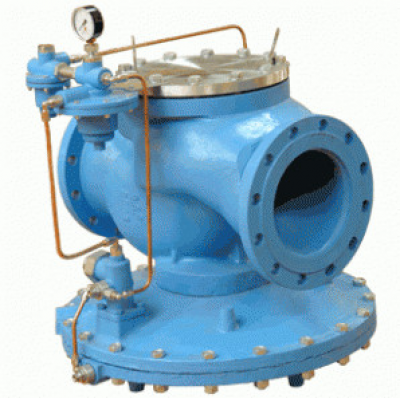

Регулятор давления газа РДБК

Предназначен для установки в ГРП систем газоснабжения городских и сельских населенных пунктов, в ГРП и газорегуляторных установках ГРУ промышленных и коммунально-бытовых предприятий
Description

Назначение

Регуляторы давления газа типа РДБК1 предназначены для установки в газорегуляторных пунктах (ГРП) систем газоснабжения городских и сельских населенных пунктов, в ГРП и газорегуляторных установках ГРУ промышленных и коммунально-бытовых предприятий.

Регуляторы обеспечивают снижение входного давления газа, а также автоматическое поддержание заданного давления на выходе независимо от изменения расхода газа и входного давления.

Условия эксплуатации регуляторов должны соответствовать климатическому исполнению УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 60°С.

Регуляторы выпускаются с низким РДБК1-Н и высоким РДБК1-В выходным давлением.

Стандартно регулятор изготавливается с выходом газа справа-налево с импульсной колонкой, расположенной слева по ходу газа.

Технические характеристики

Наименование параметра или характеристики

Значения по исполнениям

РДБК1-25 Н

РДБК1-25 В

РДБК1-50 Н

РДБК1-50 В

РДБК1-100 Н

РДБК1-100 В

РДБК1-200 Н

РДБК1-200 В

1 Регулируемая среда

природный газ по ГОСТ 20448-2018

сжиженный газ по ГОСТ 20448-90

2 Максимальное давление газа на входе, МПа

1,6

1,2

3  Диаметр седла, мм

25

25, 35

50, 70

105, 140

4 Диапазон настройки выходного давления Рвых., МПа

от 0,001 до 0,06

от 0,03

до 0,6

от 0,001 до 0,06

от 0,03

до 0,6

от 0,001 до 0,06

от 0,03

до 0,6

от 0,001 до 0,06

от 0,03

до 0,6

5 Зона пропорциональности, % от Рвых.

±10*

6 Класс герметичности рабочего  клапана

А по ГОСТ  9544-2015

7 Материал корпуса

  АК7ч(АЛ9)  ГОСТ 1583-93

сталь 20Л

ГОСТ 977-88

8 Строительная длина, мм

230

350

600

9 Номинальный диаметр, мм

DN 50

DN 100

DN 200

10 Тип соединение

Фланцевое по ГОСТ 33259-2015 исп.В для PN=1,6 МПа

11 Массса, кг,

не более

20

19

20

19

48

47

 222

 221



* При изменении входного давления не более ±30%

Показатели надежности регулятора:

  • средняя наработка на отказ, часов, не менее – 40000;
  • средний срок службы, лет, не менее – 30.
  • срок службы, лет - 40.

По истечении среднего срока службы дальнейшая эксплуатация регулятора допускается после диагностирования.

Диагностирование включает в себя проверку регулятора на работоспособность, соответствие основным параметрам по пунктам 2, 4-9 таблицы 1 технических характеристик и проверку на герметичность соединений.

По истечении срока службы регулятор снимается с эксплуатации.

Пропускная способность регулятора РДБК1-25Н(В), РДБК1-50Н(В)/25

Рвх, МПаРвых, МПа
0,001-0,010,030,050,060,080,10,150,20,30,40,50,6
0,10 450 440 397 372 282
0,15 562 562 557 549 519 462
0,20 675 675 675 675 669 648 539
0,25 787 787 787 787 787 785 732 568
0,30 900 900 900 900 900 900 883 803
0,40 1125 1125 1125 1125 1125 1125 1125 1115 930
0,50 1350 1350 1350 1350 1350 1350 1350 1350 1296 1077
0,60 1575 1575 1575 1575 1575 1575 1575 1575 1575 1463 1137
0,70 1800 1800 1800 1800 1800 1800 1800 1800 1800 1765 1606 1216
0,80 2025 2025 2025 2025 2025 2025 2025 2025 2025 2025 1944 1735
0,90 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250 2231 2107
1,0 2475 2475 2475 2475 2475 2475 2475 2475 2475 2475 2472 2417
1,1 2700 2700 2700 2700 2700 2700 2700 2700 2700 2700 2700 2688
1,2 2925 2925 2925 2925 2925 2925 2925 2925 2925 2925 2925 2925

Пропускная способность регулятора РДБК1-50Н(В)/35

Рвх, МПаРвых, МПа
0,001-0,010,030,050,060,080,10,150,20,30,40,50,6
0,10 900 880 793 744 564
0,15 1130 1130 1120 1080 1037 934
0,20 1360 1360 1360 1360 1348 1314 1085
0,25 1582 1582 1582 1582 1582 1575 1458 1109
0,30 1816 1816 1816 1816 1816 1816 1789 1617
0,40 2270 2270 2270 2270 2270 2270 2270 2250 1878
0,50 2724 2724 2724 2724 2724 2724 2724 2724 2632 2174
0,60 3178 3178 3178 3178 3178 3178 3178 3178 3178 3164 2294
0,70 3632 3632 3632 3632 3632 3632 3632 3632 3632 3599 3287 2492
0,80 4086 4086 4086 4086 4086 4086 4086 4086 4086 4086 3948 3501
0,90 4541 4541 4541 4541 4541 4541 4541 4541 4541 4541 4502 4254
1,0 4995 4995 4995 4995 4995 4995 4995 4995 4995 4995 4954 4879
1,1 5736 5736 5736 5736 5736 5736 5736 5736 5736 5736 5732 5711
1,2 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500

Пропускная способность регулятора РДБК1-100Н(В) с диаметром седла 50 мм в зависимости от входного и выходного давления

Рвх, МПаРвых, МПа
0,001-0,010,030,050,060,080,10,150,20,30,40,50,6
0,10 1418 1386 1249 1172 888
0,15 1780 1780 1764 1701 1634 1471
0,20 2127 2127 2127 2127 2108 2055 1696
0,25 2482 2482 2482 2482 2482 2470 2287 1739
0,30 2836 2836 2836 2836 2836 2836 2794 2525
0,40 3545 3545 3545 3545 3545 3545 3545 3513 2933
0,50 4251 4251 4251 4251 4251 4251 4251 4251 4123 3392
0,60 4963 4963 4963 4963 4963 4963 4963 4963 4963 4941 3582
0,70 5672 5672 5672 5672 5672 5672 5672 5672 5672 5614 5133 3891
0,80 6381 6381 6381 6381 6381 6381 6381 6381 6381 6381 6165 5467
0,90 7090 7090 7090 7090 7090 7090 7090 7090 7090 7090 7029 6981
1,0 7799 7799 7799 7799 7799 7799 7799 7799 7799 7799 7735 7618
1,1 8508 8508 8508 8508 8508 8508 8508 8508 8508 8508 8508 8471
1,2 9240 9240 9240 9240 9240 9240 9240 9240 9240 9240 9240 9240

Пропускная способность регулятора РДБК1-100Н(В)/70

Рвх, МПаРвых, МПа
0,001-0,010,030,050,060,080,10,150,20,30,40,50,6
0,10 2816 2753 2481 2327 1764
0,15 3535 3535 3503 3378 3244 2921
0,20 4224 4224 4224 4224 4186 4081 3369
0,25 4928 4928 4928 4928 4928 4906 4541 3454
0,30 5632 5632 5632 5632 5632 5632 5548 5014
0,40 7040 7040 7040 7040 7040 7040 7040 6977 5824
0,50 8442 8442 8442 8442 8442 8442 8442 8442 8187 6737
0,60 9856 9856 9856 9856 9856 9856 9856 9856 9856 9812 7114
0,70 11264 11264 11264 11264 11264 11264 11264 11264 11264 11149 10194 7728
0,80 12672 12672 12672 12672 12672 12672 12672 12672 12672 12672 12244 10857
0,90 14080 14080 14080 14080 14080 14080 14080 14080 14080 14080 13959 13864
1,0 15488 15488 15488 15488 15488 15488 15488 15488 15488 15488 15360 15128
1,1 16896 16896 16896 16896 16896 16896 16896 16896 16896 16896 16896 16822
1,2 18350 18350 18350 18350 18350 18350 18350 18350 18350 18350 18350 18350

Пропускная способность регулятора РДБК1-200Н(В)/105

Рвх, МПаРвых, МПа
0,001-0,010,030,050,060,080,10,150,20,30,40,50,6
0,10 5900 5734 5265 4880 3700
0,15 7370 7370 7300 7200 6800 6100
0,20 8850 8850 8850 8850 8770 8495 7060
0,25 10320 10320 10320 10320 10320 10295 9600 7450
0,30 11800 11800 11800 11800 11800 11800 11580 10530
0,40 14750 14750 14750 14750 14750 14750 14750 14630 12200
0,50 17700 17700 17700 17700 17700 17700 17700 17700 17000 14125
0,60 20650 20650 20650 20650 20650 20650 20650 20650 20600 19200 14900
0,70 23600 23600 23600 23600 23600 23600 23600 23600 23600 23160 21070 15950
0,80 26550 26550 26550 26550 26550 26550 26550 26550 26550 26500 25500 22755
0,90 29500 29500 29500 29500 29500 29500 29500 29500 29500 29500 29260 27645
1,0 32450 32450 32450 32450 32450 32450 32450 32450 32450 32450 32425 31700
1,1 35400 35400 35400 35400 35400 35400 35400 35400 35400 35400 35400 35260
1,2 38350 38350 38350 38350 38350 38350 38350 38350 38350 38350 38350 38350

Пропускная способность регулятора РДБК1-200Н(В)/140

Рвх, МПаРвых, МПа
0,001-0,010,030,050,060,080,10,150,20,30,40,50,6
0,10 9500 9230 8480 7860 5960
0,15 11875 11875 11750 11600 10950 9825
0,20 14250 14250 14250 14250 14130 13680 11370
0,25 16625 16625 16625 16625 16625 16572 15450 12000
0,30 19000 19000 19000 19000 19000 19000 18640 16960
0,40 23750 23750 23750 23750 23750 23750 23750 23550 19650
0,50 28500 28500 28500 28500 28500 28500 28500 28500 27360 22740
0,60 33250 33250 33250 33250 33250 33250 33250 33250 33145 30950 24000
0,70 38000 38000 38000 38000 38000 38000 38000 38000 38000 37280 33920 25680
0,80 42750 42750 42750 42750 42750 42750 42750 42750 42750 42660 41000 36630
0,90 47500 47500 47500 47500 47500 47500 47500 47500 47500 47500 47100 44500
1,0 52250 52250 52250 52250 52250 52250 52250 52250 52250 52250 52190 51750
1,1 57000 57000 57000 57000 57000 57000 57000 57000 57000 57000 57000 56760
1,2 61750 61750 61750 61750 61750 61750 61750 61750 61750 61750 61750 61750
