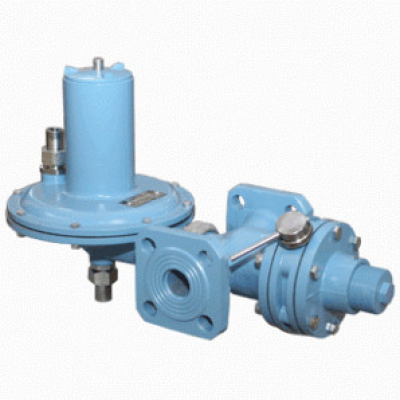

Регулятор давления газа универсальный РДУ-32/Ж
Предназначен для редуцирования давления паровой фазы сжиженного газа на низкое, автоматического поддержания выходного давления на заданном уровне
Description
Назначение
Регуляторы давления газа универсальные РДУ-32/Ж предназначены для редуцирования давления паровой фазы сжиженного газа на низкое, автоматического поддержания выходного давления на заданном уровне независимо от изменений расхода и входного давления, автоматического отключения подачи газа при повышении выходного давления сверх установленного предела или при уменьшении входного давления ниже определенной величины.
Условия эксплуатации регулятора должны соответствовать климатическому исполнению УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 60° С.
Технические характеристики
| Наименование основных параметров и размеров | Величины по типам или исполнениям | |
|---|---|---|
| РДУ-32/Ж-4-1,6 | РДУ-32/Ж-6-1,6 | |
| 1 Максимальное входное давление, МПа | 1,6 | |
| 2 Вид газа | сжиженный по ГОСТ 20448-2018 | |
| 3 Диаметр седла, мм | 4 | 6 |
| 4 Давление газа | ||
| а) входное, МПа | 0,1-1,6 | |
| б) выходное, кПа | 2-3,5 | |
| 5 Пропускная способность, м³/ч | см. таблицу | |
| 6 Давление срабатывания предохранительного сбросного клапана при превышении установленного максимального выходного давления, на кПа | 0,5 – 1,0 | |
| 7 Неравномерность регулирования выходного давления без перенастройки регулятора при изменении расхода газа и изменении входного давления на ± 20 %, %, не более | ±10 | |
| 8 Диапазон давления настройки автоматического отключения подачи газа: | ||
| а) при повышении выходного давления, кПа | 3,0 – 5,5 | |
| б) при понижении входного давления, МПа | 0,03-0,05 | |
| 9 Класс герметичности затворов клапанов регулятора | А по ГОСТ 9544-2015 | |
| 10 Материал корпуса | алюминий АК7ч ГОСТ 1583-93 | |
| 11 Габаритные размеры, мм : | ||
| длина | 497 | |
| ширина | 225 | |
| высота | 303 | |
| 12 Масса, кг, не более | 10 | |
Пропускная способность регулятора в зависимости от входного давления и диаметра седла
| Входное давление, МПа | Пропускная способность регуляторов, м3/ч | |
|---|---|---|
| Диаметр седла, мм | ||
| 4 | 6 | |
| 0,05 | 6,6 | 12,0 |
| 0,10 | 13,0 | 20,0 |
| 0,20 | 17,0 | 37,0 |
| 0,30 | 24,0 | 44,0 |
| 0,40 | 30,0 | 55,0 |
| 0,50 | 36,0 | 74,0 |
| 0,60 | 41,0 | 89,0 |
| 0,70 | 48,0 | 100,0 |
| 0,80 | 57,0 | 118,0 |
| 0,90 | 63,0 | 133,0 |
| 1,00 | 72,0 | 148,0 |
| 1,20 | 86,0 | 163,0 |
| 1,40 | 103,0 | 178,0 |
| 1,60 | 126,0 | 193,0 |
