DN 15-100, газ-воздух

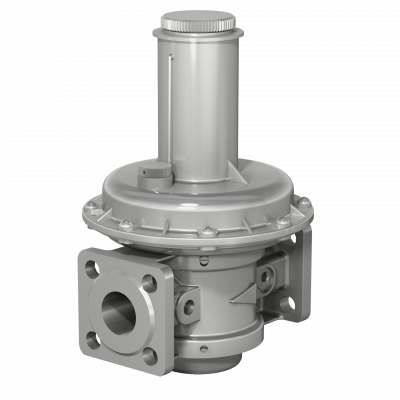

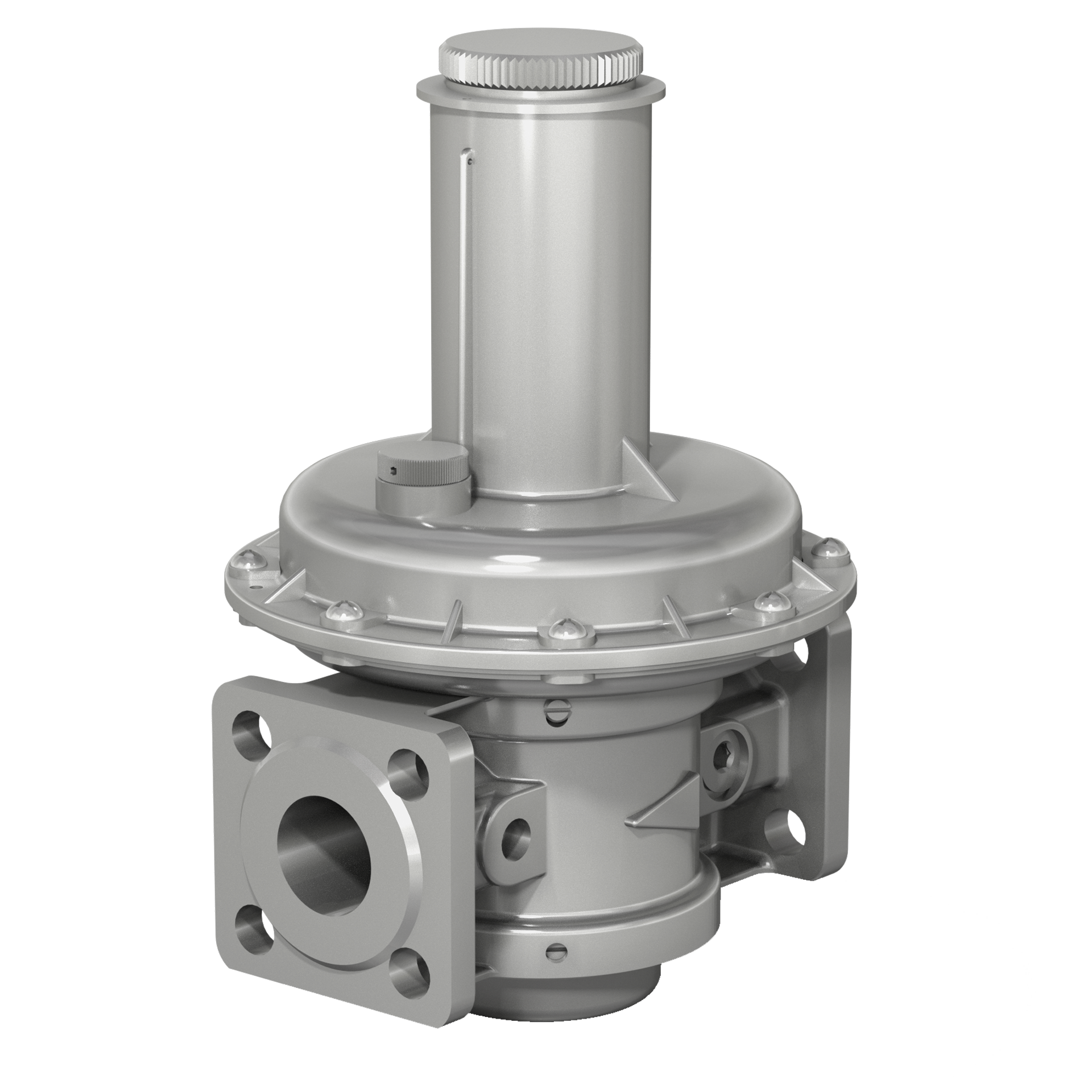

Регуляторы соотношения давления газ-воздух
Description

Описание

Регулятор соотношения давления газ-воздух – предназначен для получения смеси газ-воздух в необходимом соотношении и автоматического поддержания данного соотношения.

ИЗГОТАВЛИВАЮТСЯ В ТРЕХ ИСПОЛНЕНИЯХ ПО НАЗНАЧЕНИЮ:

  • 1 - регулятор соотношения давления газ-воздух 1:1;
  • 2 - регулятор соотношения давления газ-воздух (давление газа меньше давления воздуха Рвозд. / Ргаз. ≤ 10);
  • 3 - регулятор соотношения давления газ-воздух (давление газа больше давления воздуха Ргаз. / Рвозд. ≤ 2).

МАТЕРИАЛ КОРПУСА:

  • Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30...+60 °C);
  • У2 (-40...+60 °C).

МАКСИМАЛЬНОЕ ДАВЛЕНИЕ НА ВХОДЕ:

  • 0,5 бар (500 мбар).

ДИАПАЗОН ДАВЛЕНИЙ НА ВЫХОДЕ:

  • (0...+200) мбар.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

  • Любое, за исключением, когда труба располагается ниже продольной оси регулятора.

СРЕДНИЙ СРОК СЛУЖБЫ СТАБИЛИЗАТОРА ДАВЛЕНИЯ ГАЗА:

  • Не менее 9 лет.


УСЛОВИЯ ПРИМЕНЕНИЯ ДЛЯ ИСПОЛНЕНИЯ 1:

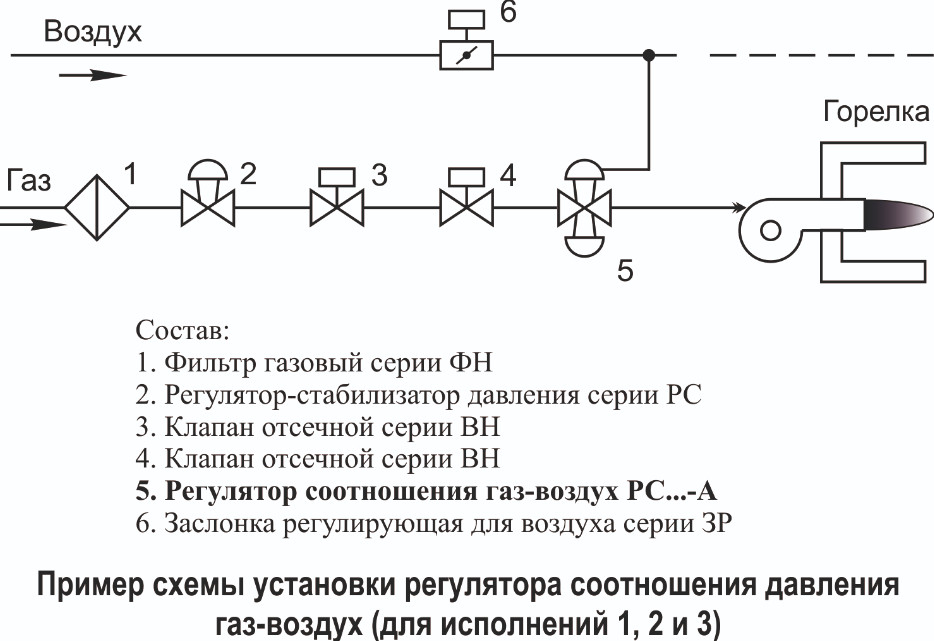

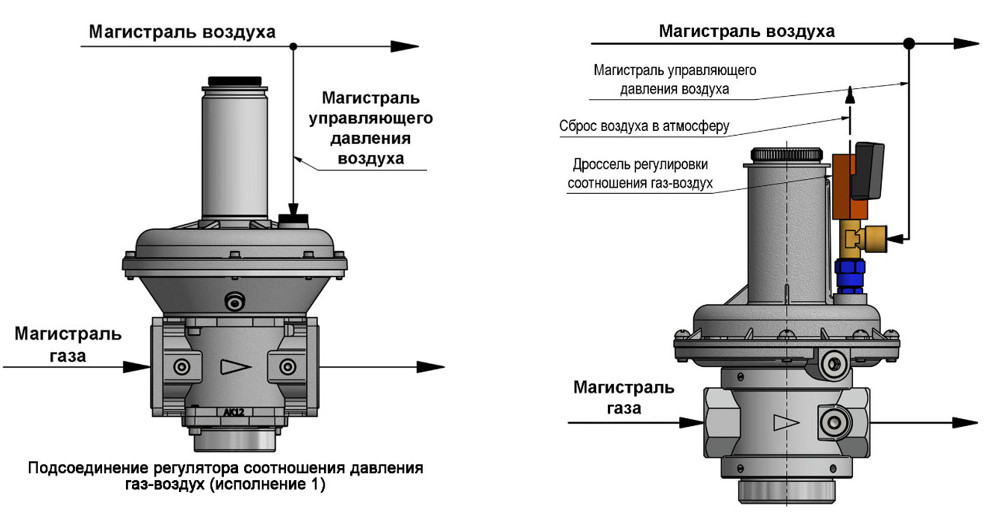

Регулятор соотношения давления газ-воздух 1:1 (исполнение 1) предназначен для получения смеси газ-воздух в соотношении 1:1 и автоматического поддержания данного соотношения. Давление газовой линии подается на входной патрубок. Воздушная линия подсоединяется к резьбовому отверстию верхней крышки. В момент подачи газа на вход регулятора на выходе давление отсутствует до момента подачи давления воздуха.

УСЛОВИЯ ПРИМЕНЕНИЯ ДЛЯ ИСПОЛНЕНИЯ 2:

Регулятор соотношения давлений газ-воздух (давление газа меньше давления воздуха Рвозд. / Ргаз. ≤ 10, исполнение 2) - давление газовой линии подается на входной патрубок. Воздушная линия подсоединяется к резьбовому отверстию верхней крышки. Регуляторы соотношения исполнения 2 поставляются в комплекте с дросселирующим узлом, который монтируется на воздушную (управляющую) магистраль. Принцип действия аналогичен регулятору соотношения 1:1, но дополнительно на воздушной магистрали устанавливается дросселирующий узел, регулировка которого позволяет изменять соотношение давлений газ-воздух.

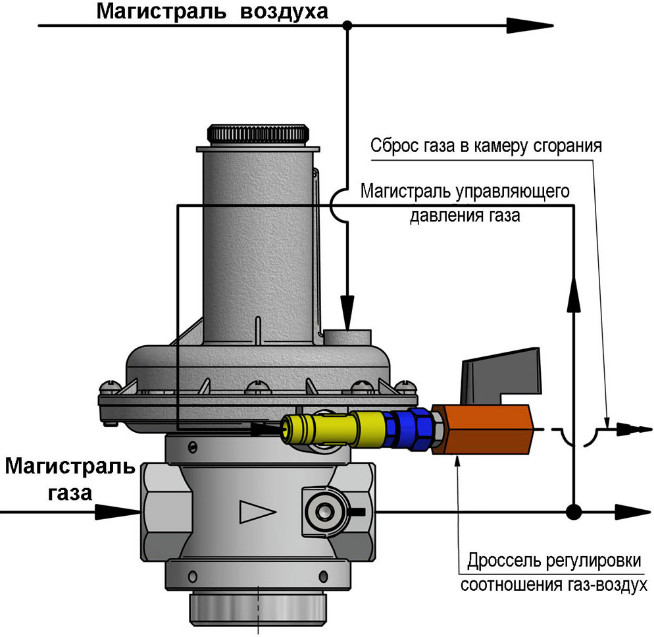

УСЛОВИЯ ПРИМЕНЕНИЯ ДЛЯ ИСПОЛНЕНИЯ 3:

Регулятор соотношения давлений газ-воздух (давление газа больше давления воздуха Ргаз. / Рвозд. ≤ 2, (исполнение 3) - давление газовой линии подается на входной патрубок. Воздушная линия подсоединяется к резьбовому отверстию верхней крышки. Регуляторы соотношения исполнения 3 поставляются в комплекте с дросселирующим узлом, который монтируется на газовую (управляющую) магистраль. Принцип действия аналогичен регулятору соотношения 1:1, но дополнительно на газовой магистрали устанавливается дросселирующий узел, а внутренняя импульсная трубка блокируется.
