DN 15-100, со встроенным ПСК

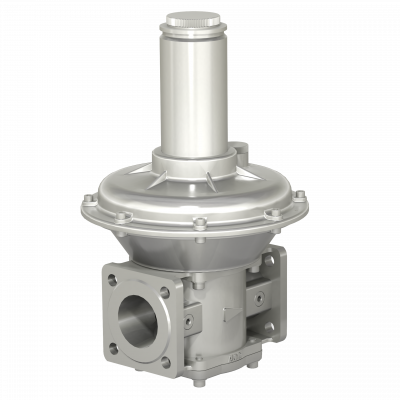

Регуляторы-стабилизаторы давления со встроенным ПСК
изображение_2024-06-25_171111993
Description

Описание

Регуляторы-стабилизаторы давления предназначены для снижения, регулирования и поддержания давления (расхода) углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов на выходе постоянным в заданных пределах независимо от изменений входного давления и работают без использования постороннего источника энергии.

Предохранительно-сбросной клапан (далее - ПСК), входящий в состав регулятора давления, производит выпуск газа в атмосферу при незначительном повышении контролируемого давления на выходе.

МАТЕРИАЛ КОРПУСА:

  • Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30...+60 °C);
  • У2 (-40...+60 °C).

МАКСИМАЛЬНОЕ ДАВЛЕНИЕ НА ВХОДЕ:

  • Для РС ... - 1 - ... - 1 бар (1 000 мбар);
  • Для РС ... - 6 - ... - 6 бар (6 000 мбар).

МАКСИМАЛЬНОЕ ОТКЛОНЕНИЕ ДАВЛЕНИЯ НА ВЫХОДЕ:

  • ±15 % от настроенной величины при изменении входного давления в пределах ±30 % от фактического.

ДАВЛЕНИЕ ЗАКРЫТИЯ РЕГУЛЯТОРА:

  • Не превышает выходного давления, полученного при расходе, равном 5 % от максимального расхода, более чем в 1,5 раза.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

  • Любое, за исключением, когда труба располагается ниже продольной оси регулятора.

СРЕДНИЙ СРОК СЛУЖБЫ СТАБИЛИЗАТОРА ДАВЛЕНИЯ ГАЗА:

  • Не менее 9 лет.

ДОПОЛНИТЕЛЬНО:

  • Диапазон регулирования выходного давления определяется типоразмером пружины, установленной в корпус регулятора-стабилизатора.

ИСПОЛНЕНИЯ РЕГУЛЯТОРОВ-СТАБИЛИЗАТОРОВ ДАВЛЕНИЯ СО ВСТРОЕННЫМ ПСК:

Номинальный
диаметр
Максимальное
входное
давление, бар
Обозначение
регулятора-стабилизатора
со встроенным ПСК
Диапазон
регулирования
выходного давления,
мбар
Диапазон
настройки
срабатывания
ПСК,
мбар
DN 15 1 РС 1/2 - 1 - С - 100 9 - 18 10 - 335
РС 1/2 - 1 - С - 101 14 - 40
РС 1/2 - 1 - С - 102 35 - 100
РС 1/2 - 1 - С - 103 80 - 220
РС 1/2 - 1 - С - 104 190 - 290
 6 РС 1/2 - 6 - С - 160 96 - 140 110 - 600
РС 1/2 - 6 - С - 161 100 - 230
РС 1/2 - 6 - С - 162 200 - 520

DN 20 1 РС 3/4 - 1 - C - 105 6 - 12 10 - 335
РС 3/4 - 1 - C - 106 10 - 40
РС 3/4 - 1 - C - 107 35 - 100
РС 3/4 - 1 - C - 108 80 - 220
РС 3/4 - 1 - C - 109 190 - 290
6 РС 3/4 - 6 - C - 163 96 - 130 110 - 600
РС 3/4 - 6 - C - 164 100 - 230
РС 3/4 - 6 - C - 165 200 - 520

DN 25 1 РС 1 - 1 - C - 110 6 - 12 7 - 335
РС 1 - 1 - C - 111 10 - 40
РС 1 - 1 - C - 112 35 - 100
РС 1 - 1 - C - 113 80 - 220
РС 1 - 1 - C - 114 190 - 290
6 РС 1 - 6 - C - 166 96 - 130 110 - 600
РС 1 - 6 - C - 167 100 - 230
РС 1 - 6 - C - 168 200 - 520

DN 32 1 РС 11/4 - 1 - C - 115 6 - 10 7 - 12
РС 11/4 - 1 - C - 116 9 - 40  10 - 250
РС 11/4 - 1 - C - 117 20 - 80
РС 11/4 - 1 - C - 118 60 - 110
РС 11/4 - 1 - C - 119 90 - 215
6 РС 11/4 - 6 - C - 169 96 - 240 110 - 280
РС 11/4 - 6 - C - 170 200 - 450 230 - 520

DN 40 1 РС 11/2 - 1 - C - 120 6 - 10 7 - 12
РС 11/2 - 1 - C - 121 9 - 40 10 - 250
РС 11/2 - 1 - C - 122 20 - 80
РС 11/2 - 1 - C - 123 60 - 110
РС 11/2 - 1 - C - 124 90 - 215
6 РС 11/2 - 6 - C - 171 96 - 240 110 - 280
РС 11/2 - 6 - C - 172 200 - 450 230 - 520

DN 50 1 РС 2 - 1 - C - 125 6,5 - 10 7,5 - 12
РС 2 - 1 - C - 126 9,5 - 40 11 - 250
РС 2 - 1 - C - 127 20 - 80
РС 2 - 1 - C - 128 60 - 110
РС 2 - 1 - C - 129 90 - 215
6 РС 2 - 6 - C - 173 115 - 240 130 - 280
РС 2 - 6 - C - 174  200 - 450 230 - 520

DN 65 1 РС 21/2 - 1 - C - 130 13 - 22 15 - 105
РС 21/2 - 1 - C - 131 20 - 60
РС 21/2 - 1 - C - 132 50 - 90
РС 21/2 - 1 - C - 133 80 - 175 92 - 202
6 РС 21/2 - 6 - C - 175 175 - 345 200 - 400

DN 80 1 РС 3 - 1 - C - 134 13 - 24 15 - 105
РС 3 - 1 - C - 135 20 - 60
РС 3 - 1 - C - 136 50 - 90
РС 3 - 1 - C - 137 80 - 180 92 - 210
6 РС 3 - 6 - C - 176 170 - 355  190 - 410

DN 100 1 РС 4 - 1 - C - 138 13 - 30 15 - 130
РС 4 - 1 - C - 139 20 - 60
РС 4 - 1 - C - 140 50 - 110
РС 4 - 1 - C - 141 90 - 180 105 - 210
6 РС 4 - 6 - C - 177  170 - 230 190 - 270
