DN 150, базовая комплектация, стальные

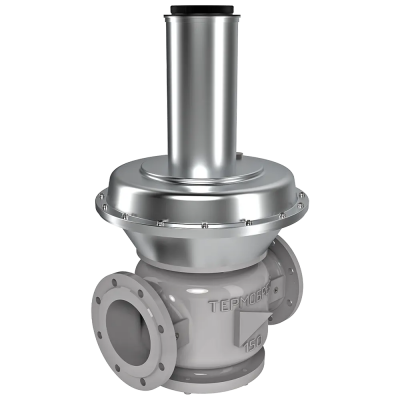

Регуляторы-стабилизаторы давления в базовой комплектации DN 150, стальные
Description

Описание

Регуляторы-стабилизаторы давления предназначены для снижения, регулирования и поддержания давления (расхода) углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов на выходе постоянным в заданных пределах независимо от изменений входного давления и работают без использования постороннего источника энергии.

МАТЕРИАЛ КОРПУСА:

  • Легированная сталь;
  • Чугун.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30...+60 °C);
  • У2 (-40...+60 °C).

МАКСИМАЛЬНОЕ ДАВЛЕНИЕ НА ВХОДЕ:

  • Для РС ... – 0,5 - ... – 0,5 бар (500 мбар);
  • Для РС ... - 6 - ... - 6 бар (6 000 мбар).

ДИАПАЗОН ДАВЛЕНИЙ НА ВЫХОДЕ:

Максимальное
входное
давление
регулятора
давления, бар
 DN
Диапазон
регулирования
выходного
 давления,
мбар


Максимальное
входное
давление
регулятора
давления, бар
 DN
Диапазон
регулирования
выходного
 давления,
мбар
0,5  150
14 - 40
30 - 80
50 - 200
6  150
160 - 350

МАКСИМАЛЬНОЕ ОТКЛОНЕНИЕ ДАВЛЕНИЯ НА ВЫХОДЕ:

  • ±15 % от настроенной величины при изменении входного давления в пределах ±30 % от фактического.

ДАВЛЕНИЕ ЗАКРЫТИЯ РЕГУЛЯТОРА:

  • Не превышает выходного давления, полученного при расходе, равном 5 % от максимального расхода, более чем в 1,5 раза.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

  • Любое, за исключением, когда труба располагается ниже продольной оси регулятора.

СРЕДНИЙ СРОК СЛУЖБЫ СТАБИЛИЗАТОРА ДАВЛЕНИЯ ГАЗА:

  • Не менее 9 лет.

ДОПОЛНИТЕЛЬНО:

Диапазон регулирования выходного давления определяется типоразмером пружины, установленной в корпус регулятора-стабилизатора.
