DN 25-100, комбинированные с ПЗК и ПСК в отдельном корпусе

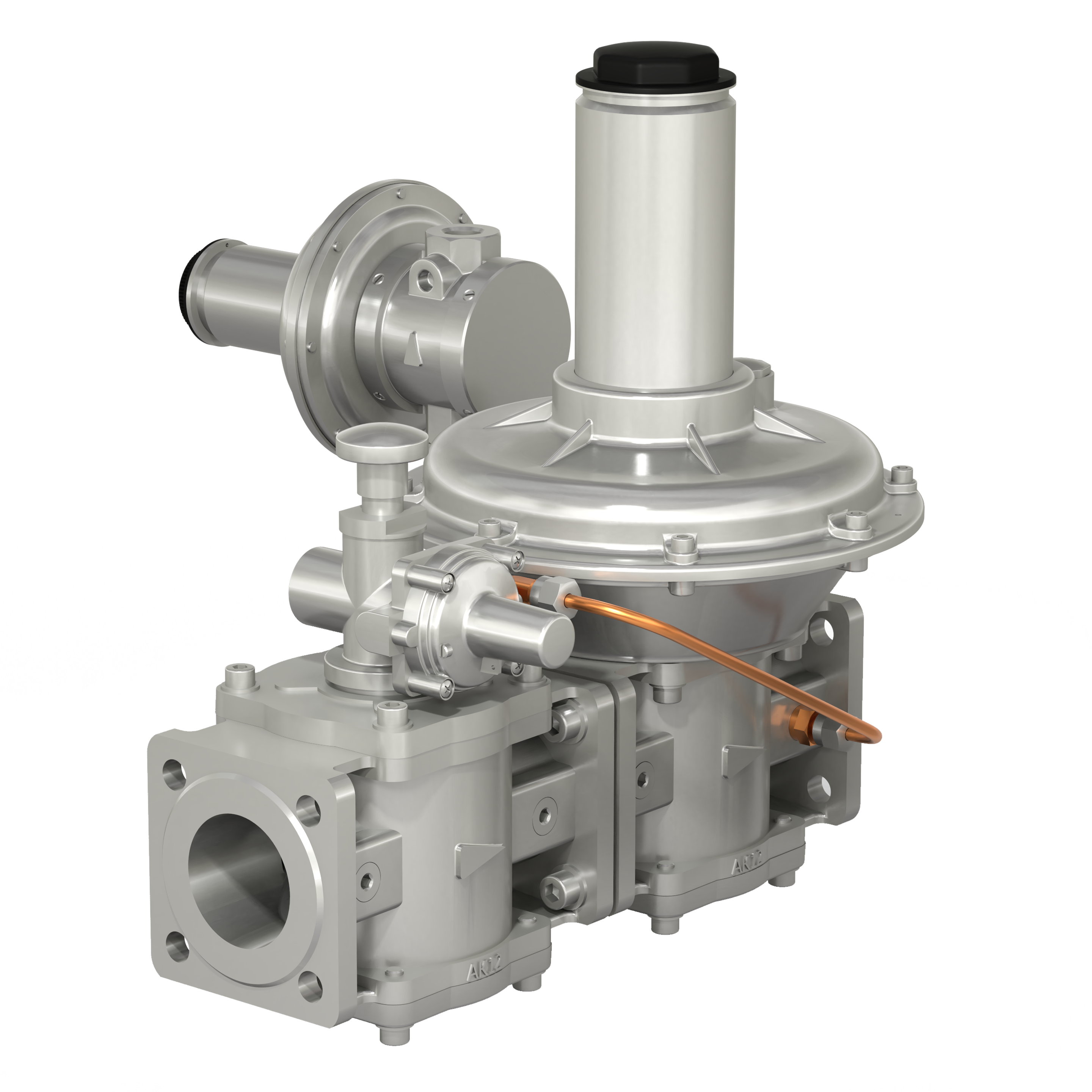

Регуляторы-стабилизаторы давления комбинированные с ПЗК и ПСК в отдельном корпусе
Description

Описание

Регуляторы-стабилизаторы давления предназначены для снижения, регулирования и поддержания давления (расхода) углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов на выходе постоянным в заданных пределах независимо от изменений входного давления и работают без использования постороннего источника энергии.

Предохранительно-запорный клапан (далее - ПЗК), входящий в состав регулятора давления, прекращает подачу газа при значительном (недопустимом) повышении давления на выходе в случае возникновения каких-либо аварийных ситуаций.

Предохранительно-сбросной клапан (далее - ПСК), входящий в состав регулятора давления, производит выпуск газа в атмосферу при незначительном повышении контролируемого давления на выходе.

МАТЕРИАЛ КОРПУСА:

  • Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30...+60 °C);
  • У2 (-40...+60 °C).

МАКСИМАЛЬНОЕ ДАВЛЕНИЕ НА ВХОДЕ:

  • Для РС ... - 1 - ... - 1 бар (1 000 мбар);
  • Для РС ... - 6 - ... - 6 бар (6 000 мбар).

МАКСИМАЛЬНОЕ ОТКЛОНЕНИЕ ДАВЛЕНИЯ НА ВЫХОДЕ:

  • ±15 % от настроенной величины при изменении входного давления в пределах ±30 % от фактического.

ДАВЛЕНИЕ ЗАКРЫТИЯ РЕГУЛЯТОРА:

  • Не превышает выходного давления, полученного при расходе, равном 5 % от максимального расхода, более чем в 1,5 раза.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

  • Любое, за исключением, когда труба располагается ниже продольной оси регулятора.

СРЕДНИЙ СРОК СЛУЖБЫ СТАБИЛИЗАТОРА ДАВЛЕНИЯ ГАЗА:

  • Не менее 9 лет.

ДОПОЛНИТЕЛЬНО:

  • Диапазон регулирования выходного давления определяется типоразмером пружины, установленной в корпус регулятора-стабилизатора.

ИСПОЛНЕНИЯ РЕГУЛЯТОРОВ-СТАБИЛИЗАТОРОВ ДАВЛЕНИЯ С ПЗК И ПСК В ОТДЕЛЬНОМ КОРПУСЕ (РС...- К - 4...):

DN
Максим.
входное
давление,
бар
Обозначение
регулятора-стабилизатора
с ПЗК и
ПСК в отдельном
корпусе
Диапазон
регулирования
выходного давления,
мбар
Диапазон
настройки
срабатывания
ПЗК,
мбар
Диапазон
настройки
срабатывания
ПСК,
мбар
DN 25 1 РС 1 - 1 - К - 400 48 - 100 60 - 125 55 - 115
РС 1 - 1 - К - 401 90 - 220 110 - 230 100 - 190
РС 1 - 1 - К - 402 200 - 275 180 - 255
РС 1 - 1 - К - 403 210 - 500 260 - 440 240 - 575
РС 1 - 1 - К - 404 420 - 625
6 РС 1 - 6 - К - 460 48 - 110 60 - 140 55 - 130
РС 1 - 6 - К - 461 100 - 220 125 - 230 115 - 190
РС 1 - 6 - К - 462 200 - 275 180 - 255
РС 1 - 6 - К - 463  210 - 530 260 - 440  240 - 610
РС 1 - 6 - К - 464 420 - 665

DN 32 1 РС 11/4 - 1 - К - 405 48 - 80 60 - 110 55 - 92
РС 11/4 - 1 - К - 406 70 - 110 85 - 140 80 - 130
РС 11/4 - 1 - К - 407 100 - 230 125 - 230 115 - 190
РС 11/4 - 1 - К - 408 200 - 290 180 - 265
6 РС 11/4 - 6 - К - 465 48 - 150 60 - 190 55 - 175
РС 11/4 - 6 - К - 466 140 - 270 175 - 230 160 - 190
РС 11/4 - 6 - К - 467 200 - 340 180 - 315
РС 11/4 - 6 - К - 468 260 - 510 325 - 440 295 - 590
РС 11/4 - 6 - К - 469 420 - 640

DN 40 1 РС 11/2 - 1 - К - 409 48 - 80 60 - 100 55 - 92
РС 11/2 - 1 - К - 410 70 - 110 85 - 140 80 - 130
РС 11/2 - 1 - К - 411 100 - 240 125 - 230 115 - 190
РС 11/2 - 1 - К - 412 200 - 300 180 - 280
6 РС 11/2 - 6 - К - 470 48 - 150 60 - 190 55 - 175
РС 11/2 - 6 - К - 471 140 - 270 175 - 230 160 - 190
РС 11/2 - 6 - К - 472 200 - 340 180 - 315
РС 11/2 - 6 - К - 473 260 - 525 325 - 440 295 - 605
РС 11/2 - 6 - К - 474 420 - 660

DN 50 1 РС 2 - 1 - К - 413 48 - 80 60 - 110 55 - 92
РС 2 - 1 - К - 414 70 - 110 85 - 140 80 - 130
РС 2 - 1 - К - 415 100 - 240 125 - 230 115 - 190
РС 2 - 1 - К - 416 200 - 300 180 - 280
6 РС 2 - 6 - К - 475 48 - 150 60 - 190 55 - 175
РС 2 - 6 - К - 476 140 - 270 175 - 230 160 - 190
РС 2 - 6 - К - 477 200 - 340 180 - 315
РС 2 - 6 - К - 478  260 - 530 325 - 440 295 - 610
РС 2 - 6 - К - 479 420 - 665

DN 65 1 РС 21/2 - 1 - К - 417 48 - 80 60 - 100  55 - 92
РС 21/2 - 1 - К - 418 70 - 110 85 - 140 80 - 130
РС 21/2 - 1 - К - 419 100 - 240 125 - 230 115 - 190
РС 21/2 - 1 - К - 420 200 - 300 180 - 280
6 РС 21/2 - 6 - К - 480 65 - 130 80 - 165 70 - 150
РС 21/2 - 6 - К - 481 120 - 220 150 - 230 135 - 190
РС 21/2 - 6 - К - 482 200 - 275 180 - 255
РС 21/2 - 6 - К - 483 210 - 450 260 - 440 240 - 520
РС 21/2 - 6 - К - 484 420 - 570

DN 80 1 РС 3 - 1 - К - 421 48 - 80 60 - 100 55 - 92
РС 3 - 1 - К - 422 70 - 110 85 - 140 80 - 130
РС 3 - 1 - К - 423 100 - 220 125 - 230 115 - 190
РС 3 - 1 - К - 424 200 - 275 180 - 255
6 РС 3 - 6 - К - 485 90 - 130 110 - 165 100 - 150
РС 3 - 6 - К - 486 120 - 220 150 - 230 135 - 190
РС 3 - 6 - К - 487 200 - 275 180 - 255
РС 3 - 6 - К - 488 210 - 450 260 - 440 240 - 520
РС 3 - 6 - К - 489 420 - 570

DN 100 1 РС 4 - 1 - К - 425 48 - 80 60 - 110 55 - 92
РС 4 - 1 - К - 426 70 - 110 85 - 140 80 - 130
РС 4 - 1 - К - 427 100 - 220 125 - 230 115 - 190
РС 4 - 1 - К - 428 200 - 275 180 - 255
6 РС 4 - 6 - К - 490  48 - 110 60 - 140 55 - 130
РС 4 - 6 - К - 491 100 - 210 125 - 230 115 - 190
РС 4 - 6 - К - 492 200 - 265 180 - 245
РС 4 - 6 - К - 493 200 - 250 250 - 315 230 - 290
