DN 32-100, базовая комплектация с присоединительными фланцами PN 16

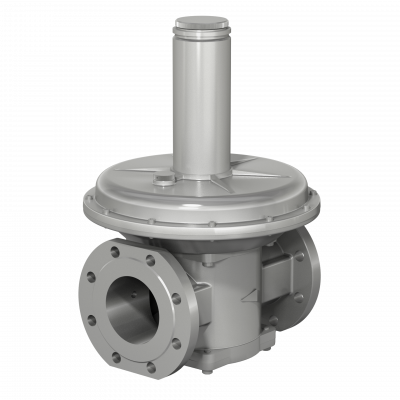

Регуляторы-стабилизаторы давления в базовой комплектации, с присоединительными фланцами PN 16
Description

Описание

Регуляторы-стабилизаторы давления предназначены для снижения, регулирования и поддержания давления (расхода) углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов на выходе постоянным в заданных пределах независимо от изменений входного давления и работают без использования постороннего источника энергии.

МАТЕРИАЛ КОРПУСА:

  • Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30...+60 °C);
  • У2 (-40...+60 °C).

МАКСИМАЛЬНОЕ ДАВЛЕНИЕ НА ВХОДЕ:

  • Для РС ... - 1 - ... - 1 бар (1 000 мбар);
  • Для РС ... - 6 - ... - 6 бар (6 000 мбар).

МАКСИМАЛЬНОЕ ОТКЛОНЕНИЕ ДАВЛЕНИЯ НА ВЫХОДЕ:

  • ±15 % от настроенной величины при изменении входного давления в пределах ±30 % от фактического.

ДАВЛЕНИЕ ЗАКРЫТИЯ РЕГУЛЯТОРА:

  • Не превышает выходного давления, полученного при расходе, равном 5 % от максимального расхода, более чем в 1,5 раза.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

  • Любое, за исключением, когда труба располагается ниже продольной оси регулятора.

СРЕДНИЙ СРОК СЛУЖБЫ СТАБИЛИЗАТОРА ДАВЛЕНИЯ ГАЗА:

  • Не менее 9 лет.

ДОПОЛНИТЕЛЬНО:

  • Диапазон регулирования выходного давления определяется типоразмером пружины, установленной в корпус регулятора-стабилизатора.

Пример обозначения регулятора-стабилизатора давления номинальным диаметром DN-100 (4 дюйма), на максимальное рабочее давление 1 бар (0,1 МПа), диапазон выходного давления (7...30) мбар, что соответствует исполнению 042; исполнение с присоединительными фланцами PN 16 бар, вид климатического исполнения У3.1:

Регулятор-стабилизатор давления РС 4-1-В-042 (исполнение: с присоединительными фланцами PN 16), У3.1.

ИСПОЛНЕНИЯ РЕГУЛЯТОРОВ-СТАБИЛИЗАТОРОВ ДАВЛЕНИЯ В БАЗОВОЙ КОМПЛЕКТАЦИИ С ПРИСОЕДИНИТЕЛЬНЫМИ ФЛАНЦАМИ PN 16:

Номинальный диаметр,
номинальное давление
по присоединительному
фланцу
Максимальное
входное
давление, бар
Обозначение регулятора-стабилизатора
Диапазон
регулирования
выходного давления,
мбар
DN 32,
PN 16
1 РС 11/4 - 1 - В - 016 2 - 10
РС 11/4 - 1 - В - 017 3 - 30
РС 11/4 - 1 - В - 018 20 - 80
РС 11/4 - 1 - В - 019 60 - 110
РС 11/4 - 1 - В - 020 90 - 230
6 РС 11/4 - 6 - В - 069 35 - 150
РС 11/4 - 6 - В - 070 120 - 270
РС 11/4 - 6 - В - 071 220 - 510

DN 40,
PN 16
1 РС 11/2 - 1 - В - 021 2 - 10
РС 11/2 - 1 - В - 022 3 - 30
РС 11/2 - 1 - В - 023 20 - 80
РС 11/2 - 1 - В - 024 60 - 110
РС 11/2 - 1 - В - 025 90 - 240
6 РС 11/2 - 6 - В - 072 35 - 170
РС 11/2 - 6 - В - 073 120 - 270
РС 11/2 - 6 - В - 074 220 - 525

DN 50,
PN 16
1 РС 2 - 1 - В - 026 2 - 10
РС 2 - 1 - В - 027 3 - 30
РС 2 - 1 - В - 028 20 - 80
РС 2 - 1 - В - 029 60 - 110
РС 2 - 1 - В - 030 90 - 240
6 РС 2 - 6 - В - 075 35 - 170
РС 2 - 6 - В - 076 120 - 270
РС 2 - 6 - В - 077  220 - 525

DN 65,
PN 16
1 РС 21/2 - 1 - В - 031 2,5 - 10
РС 21/2 - 1 - В - 032 7 - 30
РС 21/2 - 1 - В - 033 20 - 80
РС 21/2 - 1 - В - 034 50 - 110
РС 21/2 - 1 - В - 035 80 - 240
6 РС 21/2 - 6 - В - 078 65 - 130
РС 21/2 - 6 - В - 079 110 - 220
РС 21/2 - 6 - В - 080 180 - 450

DN 80,
PN 16
1 РС 3 - 1 - В - 036 5,5 - 10
РС 3 - 1 - В - 037 7 - 30
РС 3 - 1 - В - 038 20 - 80
РС 3 - 1 - В - 039 55 - 110
РС 3 - 1 - В - 040 80 - 220
6 РС 3 - 6 - В - 081 90 - 130
РС 3 - 6 - В - 082 110 - 220
РС 3 - 6 - В - 083 180 - 450

DN 100,
PN 16
1 РС 4 - 1 - В - 041 5 - 10
РС 4 - 1 - В - 042 7 - 30
РС 4 - 1 - В - 043  27 - 80
РС 4 - 1 - В - 044  45 - 110
РС 4 - 1 - В - 045 80 - 220
6 РС 4 - 6 - В - 084 30 - 110
РС 4 - 6 - В - 085 80 - 180
РС 4 - 6 - В - 086  150 - 250
