DN 32-100, со встроенным ПСК, с присоединительными фланцами PN 16

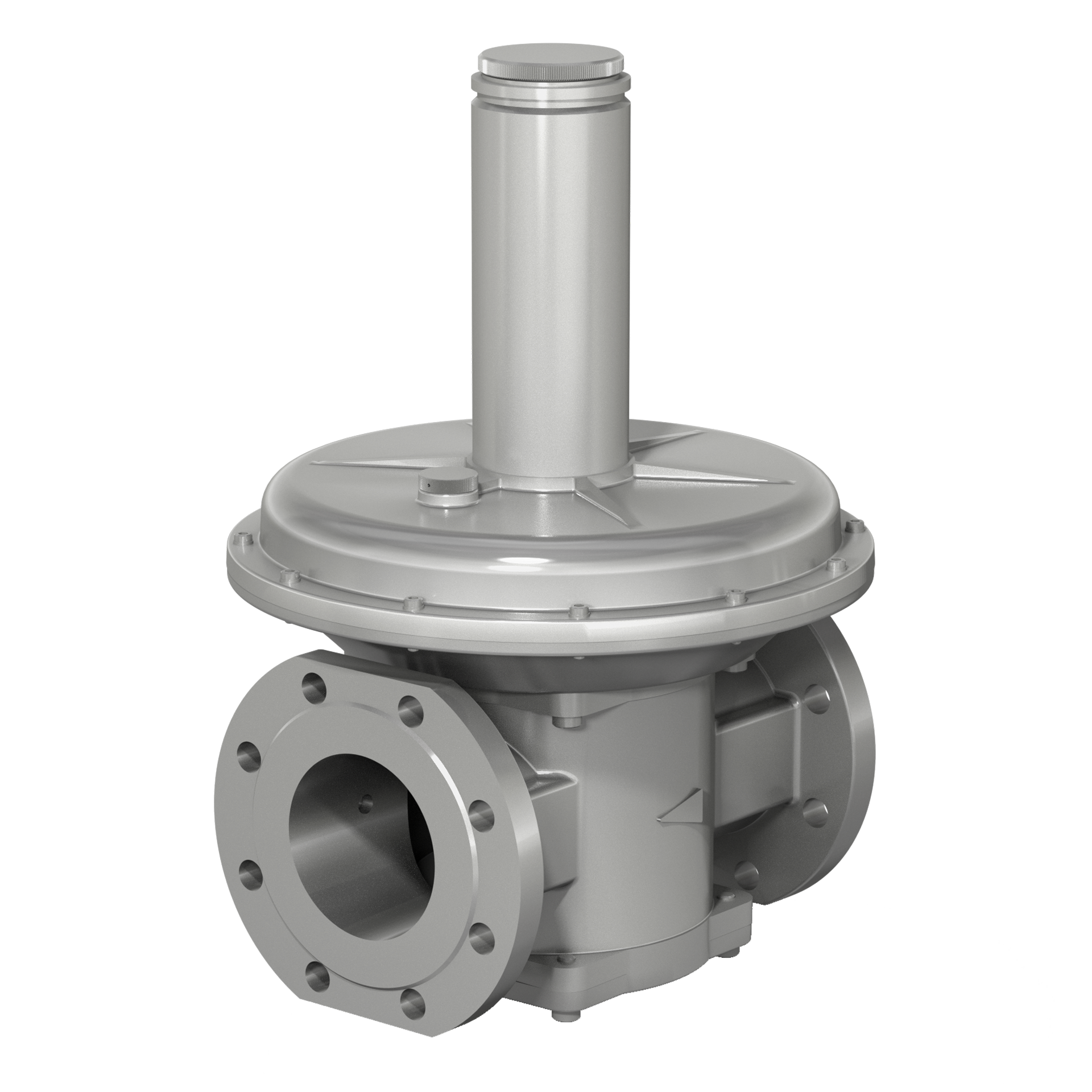

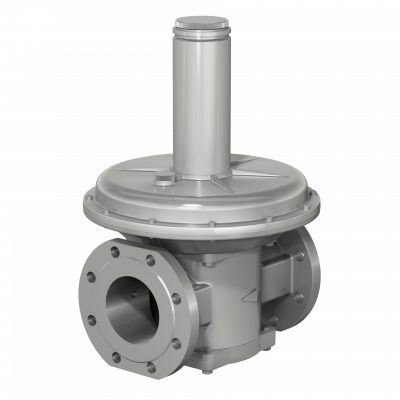

Регуляторы-стабилизаторы давления со встроенным ПСК, с присоединительными фланцами PN 16
изображение_2024-06-26_141559853
Description

Описание

Регуляторы-стабилизаторы давления предназначены для снижения, регулирования и поддержания давления (расхода) углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов на выходе постоянным в заданных пределах независимо от изменений входного давления и работают без использования постороннего источника энергии.

Предохранительно-сбросной клапан (далее - ПСК), входящий в состав регулятора давления, производит выпуск газа в атмосферу при незначительном повышении контролируемого давления на выходе.

При заказе регуляторов-стабилизаторов с присоединительными фланцами PN16 обязательно необходимо указывать в заявке: «с присоединительными фланцами PN16».

МАТЕРИАЛ КОРПУСА:

  • Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30...+60 °C);
  • У2 (-40...+60 °C).

МАКСИМАЛЬНОЕ ДАВЛЕНИЕ НА ВХОДЕ:

  • Для РС ... - 1 - ... - 1 бар (1 000 мбар);
  • Для РС ... - 6 - ... - 6 бар (6 000 мбар).

МАКСИМАЛЬНОЕ ОТКЛОНЕНИЕ ДАВЛЕНИЯ НА ВЫХОДЕ:

  • ±15 % от настроенной величины при изменении входного давления в пределах ±30 % от фактического.

ДАВЛЕНИЕ ЗАКРЫТИЯ РЕГУЛЯТОРА:

  • Не превышает выходного давления, полученного при расходе, равном 5 % от максимального расхода, более чем в 1,5 раза.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

  • Любое, за исключением, когда труба располагается ниже продольной оси регулятора.

СРЕДНИЙ СРОК СЛУЖБЫ СТАБИЛИЗАТОРА ДАВЛЕНИЯ ГАЗА:

  • Не менее 9 лет.

ДОПОЛНИТЕЛЬНО:

  • Диапазон регулирования выходного давления определяется типоразмером пружины, установленной в корпус регулятора-стабилизатора.

Пример обозначения регулятора-стабилизатора давления номинальным диаметром DN-80 (3 дюйма), на максимальное рабочее давление 1 бар (0,1 МПа), диапазон выходного давления (20...60) мбар, диапазон настройки предохранительно-сбросного клапана (40...170) мбар (диапазоны настроек соответствуют трехзначному коду 135); исполнение с присоединительными фланцами PN 16 бар, вид климатического исполнения У3.1:

Регулятор-стабилизатор давления РС3-1-С-135 (исполнение: с присоединительными фланцами PN 16), У3.1.

ИСПОЛНЕНИЯ РЕГУЛЯТОРОВ-СТАБИЛИЗАТОРОВ ДАВЛЕНИЯ СО ВСТРОЕННЫМ ПСК С ПРИСОЕДИНИТЕЛЬНЫМИ ФЛАНЦАМИ PN 16:

Номинальный
диаметр
Максимальное
входное
давление, бар
Обозначение
регулятора-стабилизатора
со встроенным ПСК
Диапазон
регулирования
выходного давления,
мбар
Диапазон
настройки
срабатывания
ПСК,
мбар
DN 32 1 РС 11/4 - 1 - C - 115 6 - 10 7 - 12
РС 11/4 - 1 - C - 116 9 - 40  10 - 250
РС 11/4 - 1 - C - 117 20 - 80
РС 11/4 - 1 - C - 118 60 - 110
РС 11/4 - 1 - C - 119 90 - 215
6 РС 11/4 - 6 - C - 169 96 - 240 110 - 280
РС 11/4 - 6 - C - 170 200 - 450 230 - 520

DN 40 1 РС 11/2 - 1 - C - 120 6 - 10 7 - 12
РС 11/2 - 1 - C - 121 9 - 40 10 - 250
РС 11/2 - 1 - C - 122 20 - 80
РС 11/2 - 1 - C - 123 60 - 110
РС 11/2 - 1 - C - 124 90 - 215
6 РС 11/2 - 6 - C - 171 96 - 240 110 - 280
РС 11/2 - 6 - C - 172 200 - 450 230 - 520

DN 50 1 РС 2 - 1 - C - 125 6,5 - 10 7,5 - 12
РС 2 - 1 - C - 126 9,5 - 40 11 - 250
РС 2 - 1 - C - 127 20 - 80
РС 2 - 1 - C - 128 60 - 110
РС 2 - 1 - C - 129 90 - 215
6 РС 2 - 6 - C - 173 115 - 240 130 - 280
РС 2 - 6 - C - 174  200 - 450 230 - 520

DN 65 1 РС 21/2 - 1 - C - 130 13 - 22 15 - 105
РС 21/2 - 1 - C - 131 20 - 60
РС 21/2 - 1 - C - 132 50 - 90
РС 21/2 - 1 - C - 133 80 - 175 92 - 202
6 РС 21/2 - 6 - C - 175 175 - 345 200 - 400

DN 80 1 РС 3 - 1 - C - 134 13 - 24 15 - 105
РС 3 - 1 - C - 135 20 - 60
РС 3 - 1 - C - 136 50 - 90
РС 3 - 1 - C - 137 80 - 180 92 - 210
6 РС 3 - 6 - C - 176 170 - 355  190 - 410

DN 100 1 РС 4 - 1 - C - 138 13 - 30 15 - 130
РС 4 - 1 - C - 139 20 - 60
РС 4 - 1 - C - 140 50 - 110
РС 4 - 1 - C - 141 90 - 180 105 - 210
6 РС 4 - 6 - C - 177  170 - 230 190 - 270
