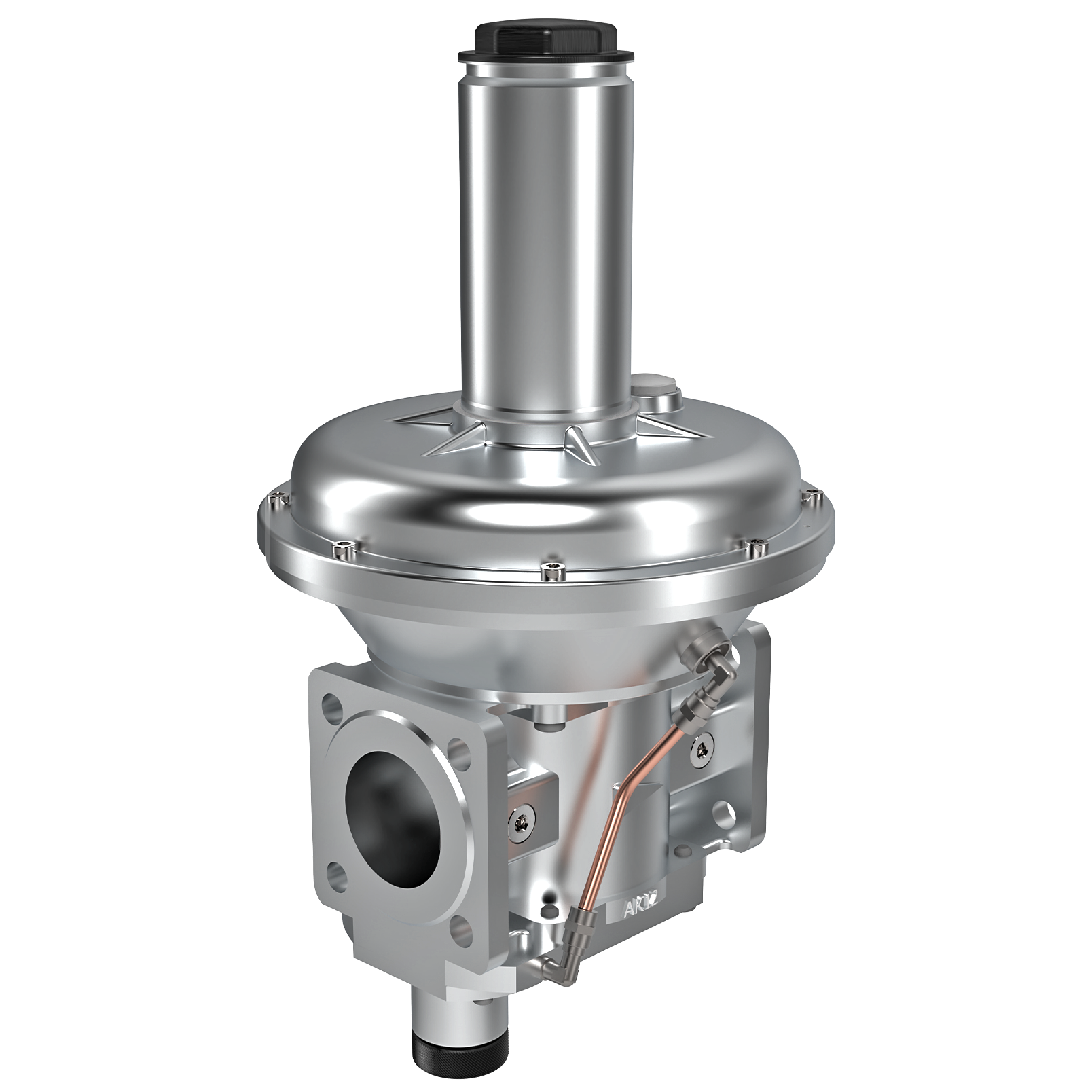

DN 50, со встроенным ПЗК на повышение и понижение давления и встроенным ПСК
Регуляторы-стабилизаторы давления комбинированные, со встроенным ПЗК на повышение и понижение давления и встроенным ПСК
Description
Описание
Регуляторы-стабилизаторы давления предназначены для снижения, регулирования и поддержания давления (расхода) углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов на выходе постоянным в заданных пределах независимо от изменений входного давления и работают без использования постороннего источника энергии.
Предохранительно-запорный клапан на повышение давления, входящий в состав регулятора давления, прекращает подачу газа при значительном (недопустимом) повышении давления на выходе в случае возникновения каких-либо аварийных ситуаций.
Предохранительно-запорный клапан на понижение давления, входящий в состав регулятора давления, прекращает подачу газа при понижении давления за регулятором ниже заданного предела срабатывания, либо при отсутствии на входе в регулятор.
Предохранительно-сбросной клапан, входящий в состав регулятора давления, производит выпуск газа в атмосферу при незначительном повышении контролируемого давления на выходе.
МАТЕРИАЛ КОРПУСА:
- Алюминиевые сплавы АК12ОЧ, АК12ПЧ.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C);
- У2 (-40...+60 °C).
МАКСИМАЛЬНОЕ ДАВЛЕНИЕ НА ВХОДЕ:
- 6 бар (6 000 мбар).
МАКСИМАЛЬНОЕ ОТКЛОНЕНИЕ ДАВЛЕНИЯ НА ВЫХОДЕ:
- ±10 % от настроенной величины при изменении входного давления во всем диапазоне расходов.
ДИАПАЗОН ДАВЛЕНИЙ НА ВЫХОДЕ:
- 150 - 400 мбар.
ДИАПАЗОН НАСТРОЙКИ ПЗК НА ПОВЫШЕНИЕ ДАВЛЕНИЯ:
- 185 - 570 мбар.
ДИАПАЗОН НАСТРОЙКИ ПЗК НА ПОНИЖЕНИЕ ДАВЛЕНИЯ:
- 40 - 160 мбар.
ДИАПАЗОН НАСТРОЙКИ ПСК:
- 170 - 470 мбар.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- Любое, за исключением, когда труба располагается ниже продольной оси регулятора.
СРЕДНИЙ СРОК СЛУЖБЫ СТАБИЛИЗАТОРА ДАВЛЕНИЯ ГАЗА:
- Не менее 9 лет.
