Манометры железнодорожные Росма
Предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных сред в системах и установках подвижного состава железных дорог, метрополитена, трамваев
Description
Манометры железнодорожные Росма тип ТМ (ТМж, ТМВж, ТМ2ж), серия 20 предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных сред в системах и установках подвижного состава железных дорог, метрополитена, трамваев.
Область применения: обслуживание железнодорожного транспорта, машиностроение.

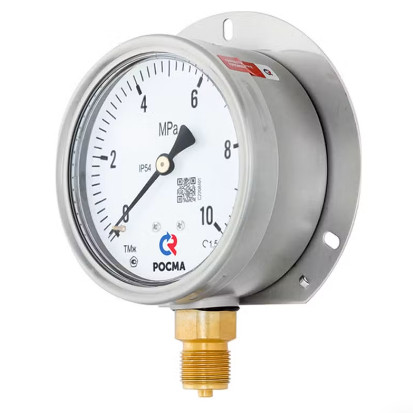

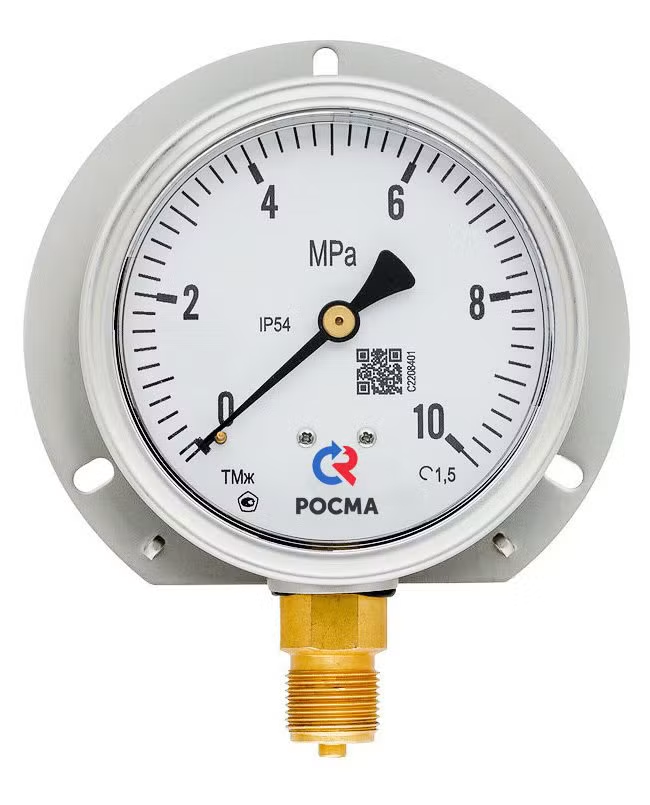

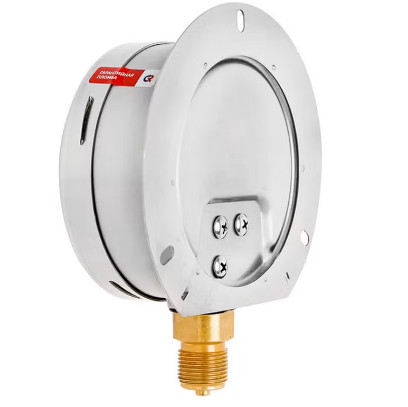

Манометры ТМж серии 20
Мановакуумметры ТМВж серии 20

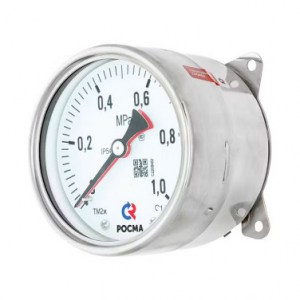

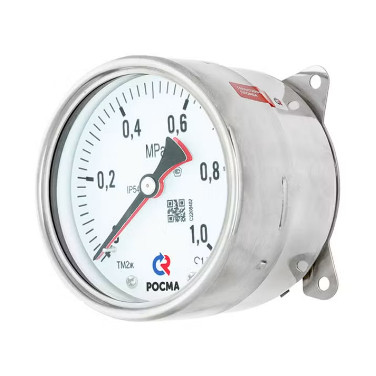

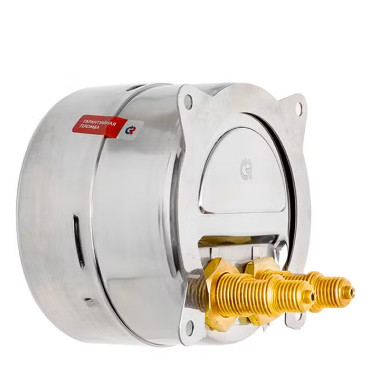

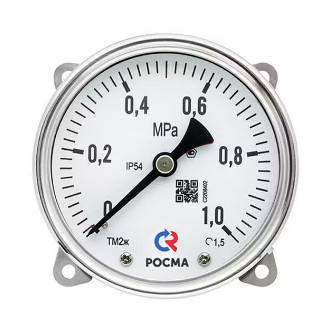

Манометры ТМ2ж серии 20
Технические характеристики
Диаметр корпуса, мм 100
Класс точности 1,0* / 1,5
* — под заказ для ТМж, ТМВж

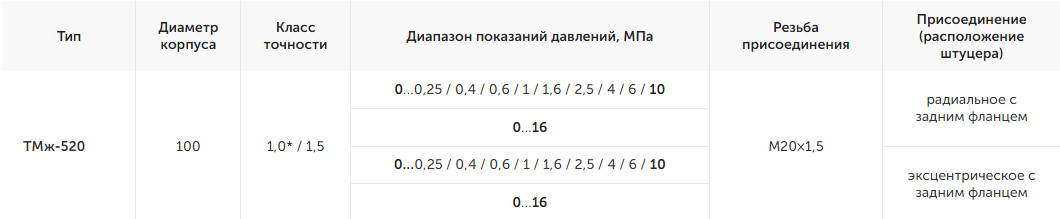

Рабочие диапазоны
* — под заказ для ТМж, ТМВж
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C
Окружающая среда: −60…+70
Измеряемая среда: −50…+150
Корпус IP54, нержавеющая сталь 08Х18Н10
Кольцо
Нержавеющая сталь 08Х18Н10, байонетное
Чувствительный элемент, трибко-секторный механизм
Медный сплав
Циферблат
Алюминий
Стекло
Минеральное
Штуцер
Медный сплав
Присоединение
Радиальное — ТМж, ТМВж
Эксцентрическое — ТМж, ТМВж, ТМ2ж
Межповерочный интервал
2 года
Климатическое исполнение
Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1 по ГОСТ 15150
Техническая документация
ТУ 26.51.52-001-4629003-2021
ГОСТ 2405–88

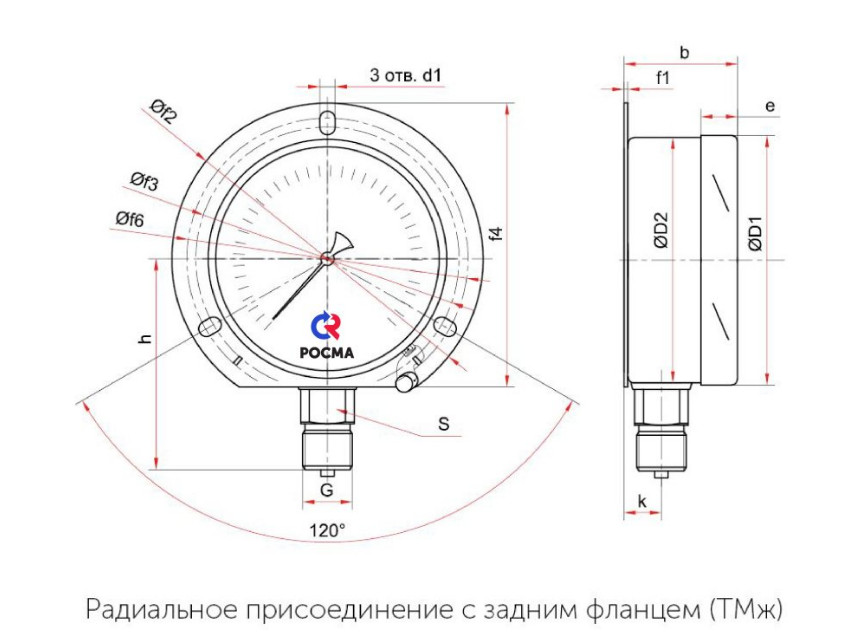

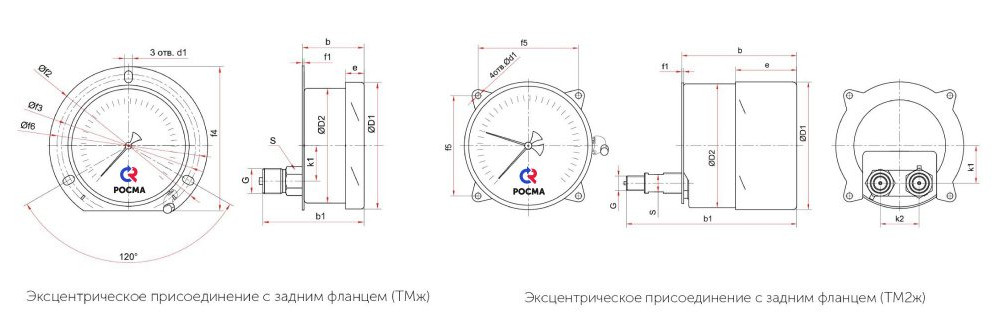

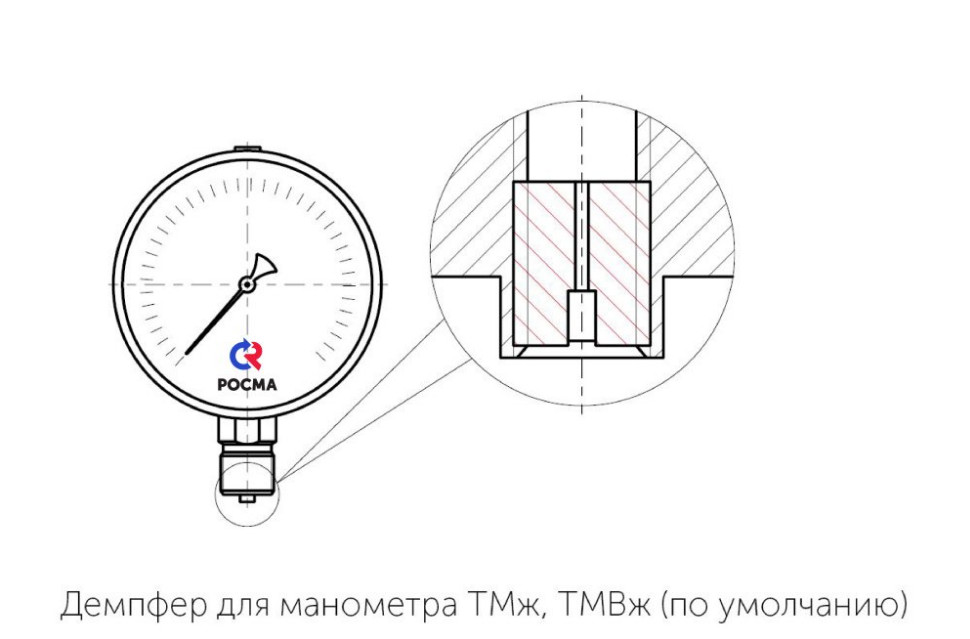

Чертежи
Основные размеры (мм), вес (кг)
| Тип | Ø | D1 | D2 | b | e | h | k | S | G | d1 | f1 | f2 | f3 | f4 | f6 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМж-520РКТ | 100 | 101 | 100 | 50 | 16 | 84 | 17 | 22 | M20×1,5 | 5 | 1 | 128 | 110,5 | 116 | 117,5 | 0,53 |
| Тип | Ø | D1 | D2 | b | b1 | e | k1 | k2 | S | G | d1 | f1 | f2 | f3 | f4 | f5 | f6 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМж-520ТЭКТ | 100 | 101 | 100 | 50 | 82 | 16 | 28 | — | 22 | M20×1,5 | 5 | 1 | 128 | 110,5 | 116 | — | 117,5 | 0,53 |
| ТМ2ж-520ТЭКТ | 71 | 106 | 35 | 30 | 30 | 12 | M12×1,5 | 5,5 | — | — | — | 80 | — | 0,61 |
