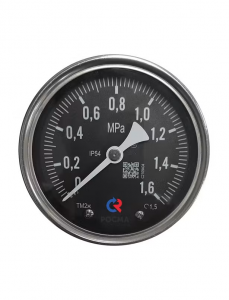

Манометры железнодорожные Росма с LED-подсветкой
Предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных сред в системах и установках подвижного состава железных дорог, метрополитена, трамваев
Description
Манометры железнодорожные Росма с LED-подсветкой тип ТМ (ТМж, ТМВж, ТМ2ж), серия 20. Предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных сред в системах и установках подвижного состава железных дорог, метрополитена, трамваев.
Область применения: обслуживание железнодорожного транспорта, машиностроение
Манометры ТМж серии 20
Мановакуумметры ТМВж серии 20
Манометры ТМ2ж серии 20
Технические характеристики
Диаметр корпуса, мм 100
Класс точности 1,0* / 1,5
* — под заказ для ТМж, ТМВж
* — под заказ для ТМж, ТМВж
Диапазон показаний давлений, МПа
| ТМж | 0...0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 |
| ТМВж | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
| ТМ2ж |
0...0,6 / 1 / 1,6 |
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C
Окружающая среда: −60…+70
Измеряемая среда: −50…+120
Корпус
IP54, нержавеющая сталь 08Х18Н10
Кольцо
Нержавеющая сталь 08Х18Н10, байонетное
Чувствительный элемент,
трибко-секторный механизм
трибко-секторный механизм
Медный сплав
Циферблат
Алюминий
Пластик, шкала черная на белом фоне или шкала белая на черном фоне
Стекло
Минеральное
Штуцер
Медный сплав
Присоединение
Радиальное — ТМж, ТМВж
Эксцентрическое — ТМж, ТМВж, ТМ2ж
Резьба присоединения
| ТМж ТМВж |
G½**; M20×1,5 |
| ТМ2ж | G¼**; M12×1,5 |
** — под заказ
Подсветка
Светодиодная
Напряжение питания подсветки, В
24DC, 75DC, 110DC, 220AC
Межповерочный интервал
2 года
Климатическое исполнение
Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 1 по ГОСТ 15150
Техническая документация
ТУ 26.51.52-001-4629003-2021
ГОСТ 2405–88
Чертежи
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | e | h | k | p | p1 | S | G | d1 | f1 | f2 | f3 | f4 | f6 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМж-520РКТ с подсветкой |
100 | 101 | 100 | 50 | 16 | 84 | 17 | 68 | 16 | 22 | M20×1,5 | 5 | 1 | 128 | 110,5 | 116 | 117,5 | 0,66 |
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | b1 | e | k1 | p | p1 | S | G | d1 | f1 | f2 | f3 | f4 | f6 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМж-520ТЭКТ с подсветкой |
100 | 101 | 100 | 50 | 82 | 16 | 28 | 68 | 16 | 22 | M20×1,5 | 5 | 1 | 128 | 110,5 | 116 | 117,5 | 0,66 |
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | b1 | e | k1 | k2 | p | p1 | S | G | d1 | f1 | f5 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ2ж-520ТЭКТ с подсветкой | 100 | 101 | 100 | 71 | 106 | 35 | 30 | 30 | 68 | 17 | 12 | M12×1,5 | 5,5 | 1 | 80 | 0,90 |
