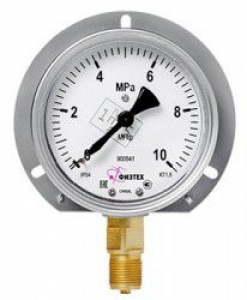

Манометры железнодорожные МПф

Для измерения избыточного давления неагрессивных по отношению к медным сплавам жидких и газообразных сред
Description

Манометры железнодорожные показывающие МПф предназначены для измерения избыточного давления неагрессивных по отношению к медным сплавам жидких и газообразных сред (вода, топливо, масло, воздух) в силовых и тормозных системах и установках подвижного состава железных дорог, метрополитена и вагонов трамваев, а также для измерения давления хладонов 12, 13, 22, 142 (в том числе хладонов с наличием масел).

Пределы измеряемого давления:

(Для базового исполнения)

  • 0 — 600 кПа;
  • 0 — 1,0; 1,6; 2,5; 4,0; 6,0 МПа;
  • 0 — 16 Мпа.

(по заказу изготавливаются в любых единицах измерения).

Технические характеристики манометров железнодорожных МПф

  • Номинальный диаметр корпуса: 100 мм;
  • Класс точности: 1,5;
  • Степень пылевлагозащиты: IP54;
  • Резьба присоединительного штуцера: М20х1,5;
  • Размер квадрата под ключ: 17 мм;
  • Расположение штуцера: радиальное, с задним фланцем;
  • Устойчивость к климатическим воздействиям: исполнение У3 по ГОСТ 15150-69;
  • Диапазон температур измеряемой среды*: от -50 до +150 °С:
  • Диапазон температуры окружающей среды: от -55 до +70 °С;
  • Виброзащищенность: группа N3 по ГОСТ Р 52931-2008;
  • Рабочие диапазоны измерений:
    • постоянная нагрузка — 3/4 шкалы;
    • переменная нагрузка — 2/3 шкалы;
    • кратковременная нагрузка — 110% шкалы;
  • Средний срок службы: 10 лет;
  • Масса: не более 0,6 кг;
  • Материал корпуса: нержавеющая сталь;
  • Обечайка: байонетная, нержавеющая сталь;
  • Стекло: техническое;
  • Трубчатая пружина:  медный сплав
    • до 10 МПа — полувитковая;
    • 16 МПа — многовитковая;
  • Штуцер, трибко-секторный механизм: медный сплав;
  • Циферблат: алюминиевый сплав, окрашенный в белый цвет (по заказу — окрашенный в черный цвет)

* — рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.

Дополнительная информация

Гарантийный срок эксплуатации — 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
