Амперметр А-0

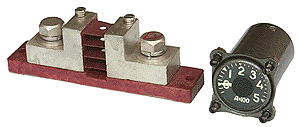

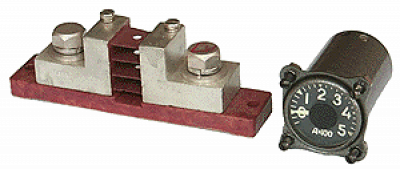

Миниатюрный в комплекте с наружным шунтом для измерения силы постоянного тока
Description
Миниатюрный в комплекте с наружным шунтом для измерения силы постоянного тока.
Исполнение обычное и тропическое.
Приборы работоспособны при температуре окружающей среды от минус 60 до плюс 50°С
Технические характеристики
|
Обозначение амперметра |
Пределы измерений, А |
Цена деления шкалы, А |
Включение с шунтом типа |
|
А-1 |
40-0-400 |
20 |
ША-46 |
|
А-2 |
50-0-500 |
25 |
Ш-2 |
|
А-3 |
100-0-1000 |
50 |
Ш-3 |
|
А-4 |
15-0-180 |
15 |
ША-180 |
|
А-5 |
10-0-120 |
10 |
ША-340 |
|
А-6 |
5-0-60 |
5 |
ША-240 |
|
А-7 |
2-0-30 |
2 |
ША-140 |
|
А-8 |
1-0-10 |
0,5 |
Непосредственное ( шунт установлен на зажимах прибора) |
Характеристики шунтов
|
Обозначение шунтов |
Номинальный ток, А |
Номинальное падение напряжения при номинальном токе, мВ |
Допустимая длительная нагрузка, А |
Основная погрешность, % |
|
ША – 46 |
300 |
50 |
200 |
+ 0,5 |
|
Ш-2 |
500 |
75 |
400 |
+ 0,5 |
|
Ш-3 |
1000 |
75 |
600 |
+ 0,5 |
|
ША-140 |
30 |
75 |
20 |
+ 0,2 |
|
ША-240 |
60 |
75 |
40 |
+ 0,2 |
|
ША-340 |
120 |
75 |
80 |
+ 0,2 |
|
ША-180 |
180 |
75 |
120 |
+ 0,5 |
- Основная погрешность ,% от суммы пределов измерения - +2,5
- Время успокоения, с, не более - 3
- Габаритные размеры, мм:
- Амперметра - 47,4 х 47,4 х 79
- Шунтов:
- ША-140,ША-240,ША-340 - 85 х 26 х 25
- ША-180 - 85 х 40 х 29
- ША-46 - 83 х 44 х 43
- Ш-2 - 142 х 51 х 32
- Ш-3 - 142 х 69 х 32
- Масса, кг :
- Измерительных приборов:
- А1-А7 - 0,25
- А8 - 0,3
- Шунтов:
- ША-140,ША-240,ША-340 - 0,1
- ША-180 - 0,25
- ША-46 - 0,33
- Ш-2 - 0,7
- Ш-3 - 0,95
