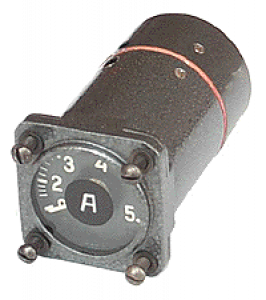

Амперметр переменного тока АФ1

Предназначен ( в комплекте с трансформатором тока ТФ1 или ТФ2) для измерения тока частотой от 350 до 1200 Гц и напряжением не выше 250В

Description

Исполнение прибора обыкновенное и тропическое.

Пределы измерения с трансформатором тока, А	Цена деления, А	Рабочая часть шкалы, А	Включение с трансформатором тока
0-25	1,0	7,5-25	ТФ1-25,50,100 / 1А
0-50	2,0	15-50	ТФ1-25,50-100 / 1А
0-75	5,0	22,5-75	ТФ1-75,150 / 1А
0-100	5,0	30-100	ТФ1-25,50,100 / 1А
0-150	5,0	45-150	ТФ1-75,150 / 1А
0-200	10,0	60-200	ТФ1 – 200/1А
0-300	10,0	90-300	ТФ1-300 / 1А
0-400	20,0	120-400	ТФ2-400/ 1А
0-600	20,0	180-600	ТФ2-600 / 1А

Основная погрешность, % от верхнего предела измерений, не более - 2
Номинальная частота ,Гц - 400
Погрешность амперметра при температуре окружающего воздуха минус 60 и плюс 60°С, а также при частотах отличных от номинальной, в пределах от 350 до 1200Гц , % не более - 3,5
Угол шкалы, град - 230
Потребляемая мощность, В·А - 2,5
Время успокоения, сек - 3
Испытательное напряжение, выдерживаемое изоляцией ,В при относительной влажности 40-80% и температуре 20°С - 1500
Масса ,кг - 0,375
Габаритные размеры, мм - 47,4х47,4х100
