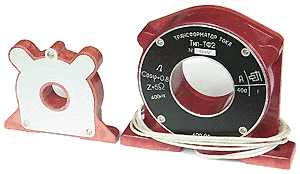

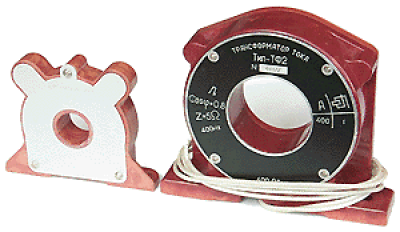

Трансформаторы тока ТФ1 и ТФ2
Для преобразования больших величин переменного тока частотой от 350 до 1200 Гц в ток величиной до 1 А.
Работает в комплекте с амперметром АФ1
Работает в комплекте с амперметром АФ1
Description
Приборы работоспособны при частотах от 350 до 1200 Гц; температуре окружающего воздуха от минус 60 до 150°С; относительной влажности до 98% ; температуре 400°С;
Исполнение приборов обычное и тропическое.
Технические характеристики
|
Условное обозначение трансформаторов |
Пределы измерений, А |
Число ампер-витков первичной обмотки |
Число витков первичной обмотки |
|
ТФ1-25,50,100 |
0-25 0-50 0-100 |
100 100 100 |
4 2 1 |
|
ТФ1-75,150 |
0-75 0-150 |
150 150 |
2 1 |
|
ТФ1-200 |
0-200 |
200 |
1 |
|
ТФ1-300 |
0-300 |
300 |
1 |
|
ТФ2-400 |
0-400 |
400 |
1 |
|
ТФ2-600 |
0-600 |
600 |
1 |
- Номинальная частота, Гц - 400
- Токовая погрешность, % - не более 0,5
- Угловая погрешность ,мин - 40
- Масса, кг:
- ТФ1 - 0,325
- ТФ2 - 0,700
- Габаритные размеры:
- ТФ1 - 95х75х32
- ТФ2 - 130х109х36
