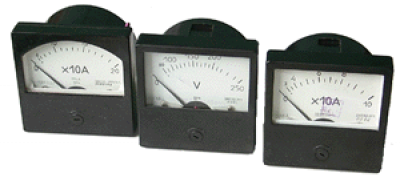

Вольтметры, амперметры

Предназначены для измерения силы тока и напряжения в сетях переменного тока на передвижных и стационарных объектах

Description

Предназначены для измерения силы тока и напряжения в сетях переменного тока на передвижных и стационарных объектах.

Температурный диапазон надежной эксплуатации от минус 50 до плюс 60 °С, относительная влажность 95% (при температуре 35 °С). Приборы вибро- и ударопрочные.

Номенклатура приборов и основные технические данные

№ п/п	Наименование и тип прибора	Класс точности, %	Пределы измерения	Номинальная частота, Гц	Способ включения	Габаритные размеры , мм
1	2	3	4	5	6	7
1	Амперметр Э8030-М1ТУ РБ 05796073.151-99ОКП 42 2300ОКП РБ 33.20.43.500	2,5	0,1; 0,3; 0,5; 1; 2; 3; 5; 10; 20; 30; 50А	50; 60; 180-550; 800; 1000	непосредственный	80х80х70
			10; 20; 30; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000; 3000; 4000; 5000А		с трансформатором тока 1/5А
2	Вольтметр Э8030-М1 ТУ РБ 05796073.151-99ОКП 42 2300ОКП РБ 33.20.43.500	2,5	10; 30; 50; 100; 150; 250; 500В	50; 60; 200; 400-500; 800; 1000	непосредственный	80х80х70
			1,75 кВ		с трансформатором напряжения 1500/100В
			7,5 кВ		с трансформатором напряжения 6000/100В
			12 кВ		с трансформатором напряжения 10000/100В
	Вольтметр Э8030-М1 с Р85 ТУ РБ 05796073.151-99ОКП 42 2300ОКП РБ 33.20.43.500		600; 750 В		с добавочным сопротивлением Р85	Прибора - 80х80х70 добавочного сопротивления - 110х80х50
3	Амперметр Э8032-М1 ТУ РБ 05796073.156-99ОКП 42 2300ОКП РБ 33.20.43.500	1,5	0,1; 0,3; 0,5; 1; 2; 3; 5; 10; 20 А	50; 60; 200; 400-500; 800; 1000	непосредственный	80х80х70
			30; 50А	50; 60; 200; 400-500	непосредственный
			10; 20; 30; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000; 3000; 4000; 5000А	50; 60; 200; 400-500; 800; 1000	с трансформатором тока 1/5 А
4	Вольтметр Э8032 – М1, Э8032-М1 с Р85 ТУ РБ 05796073.156-99 ОКП 42 2300 ОКП РБ 33.20.43	1,5	7,5 ; 10; 30; 50; 100; 150; 250; 500В	50; 60; 200; 400-500; 800; 1000	непосредственный	Прибора-80х80х70 добавочного сопротивления-110х80х50
			600В	50; 60; 200; 400-500; 800; 1000	с добавочным сопротивлением Р 85
5	Амперметр Э8033, Э8033 УХЛ ТУ В 25-04.4087-84ОКП 42 2300ОКП РБ 33.20.43	2,5	0,1; 0,3; 0,5; 1,2; 3; 5; 10; 20; 30; 50А	50; 60; 45-65; 180-550; 800; 1000	непосредственный	80х80х70
			75А	45-65; 180-550	непосредственный
			10; 20; 30; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000; 3000; 4000; 5000А	50; 60; 180-550; 800; 1000	с трансформатором тока 1/5 А
6	Вольтметр Э8033, Э8033 УХЛ с Р85ТУ В 25-04.4087-84ОКП 42 2300ОКП РБ 33.20.43	2,5	10; 30; 50; 100; 150; 250В	50; 60; 200; 427; 400-500; 800; 1000	непосредственный	Прибора-80х80х70 добавочного сопротивления-110х80х45
			450В	50	непосредственный
			500; 600В	50; 60; 200; 400; 427; 500; 800; 1000	с индивидуальным добавочным сопротивлением Р85
7	Амперметр Э8035-М1, Э8035-М1 УХЛ ТУ В 25-04.4087-84ОКП 42 2300ОКП РБ 33.20.43	1,5	0,1; 0,3; 0,5; 1,2; 3; 5; 10; 20; 30; 50А	50; 60; 200; 400-500; 800; 1000	непосредственный	80х80х70
			10; 20; 30; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000; 3000; 4000; 5000		с трансформатором тока 1/5А
8	Вольтметр Э8035-М1, Э8035-М1 УХЛ с Р85 ТУ В 25-04.4087ОКП 42 2300ОКП РБ 33.20.43	1,5	7,5; 10; 30; 50; 100; 150; 250 В	50; 60; 200; 400-500; 800; 1000	непосредственный	Прибора-80х80х70 добавочного сопротивления-110х80х45
			500; 600В		с добавочным сопротивлением Р85

Масса, кг:
приборов Э8030-М1; Э8032-М1 ........ 0,25
приборов Э8033; Э8035-М1 ............... 0,28
добавочного сопротивления ............ 0,135
