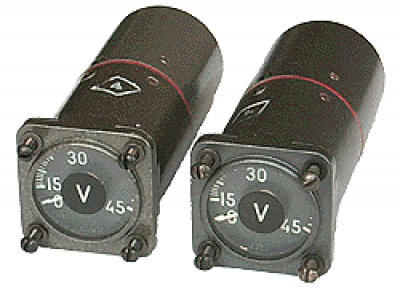

Вольтметры ВФ 0,4 и ВФ1
Для измерения напряжения переменного тока частотой от 350 до 900 Гц ( ВФ 0,4 ) и от 800 до 1200 Гц ( ВФ 1)
Description
Для измерения напряжения переменного тока частотой от 350 до 900 Гц ( ВФ 0,4 ) и от 800 до 1200 Гц ( ВФ 1).
Исполнение приборов обычное и тропическое.
Технические характеристики
|
Условное обозначение приборов |
Пределы измерений, В |
Цена деления, В |
Рабочая часть шкалы ,В |
Номинальная частота, Гц |
Диапазон рабочих частот, Гц |
|
ВФ 0,4 – 150 ВФ 1 - 150 |
0-150 0-150 |
5,0 5,0 |
60-150 60-150 |
400 1000 |
350-900 800-1200 |
|
ВФ 0,4 – 45 ВФ 1 – 45 |
0-45 0-45 |
1,0 1,0 |
18-45 18-45 |
400 1000 |
350-900 800-1200 |
|
ВФ 0,4 – 250 ВФ 1-250 |
0-250 0-250 |
10,0 10,0 |
100-250 100-250 |
400 1000 |
350-900 800-1200 |
- Предел допускаемой погрешности, % от верхнего предела измерения - 2
- Дополнительная погрешность при температуре окружающего воздуха минус 60 и плюс 60°С, а также при частотах ,отличных от номинальной ( в диапазоне рабочих частот) , % от верхнего предела измерения, не более - 3,5
- Угол шкалы, град - 230
- Потребляемая мощность, В·А - 4,5
- Время успокоения, с - 3
- Испытательное напряжение, выдерживаемое изоляцией, В при относительной влажности 40-80% и температуре 20°С - 1500
- Масса, кг:
- На 150 В - 0,375
- На 45 В - 0,475
- На 250 В - 0,475
- Габаритные размеры, мм:
- На 150 В - 47,4 х 47,4 х 128
- На 45 и 250 В - 47,4 х 47,4 х 100
