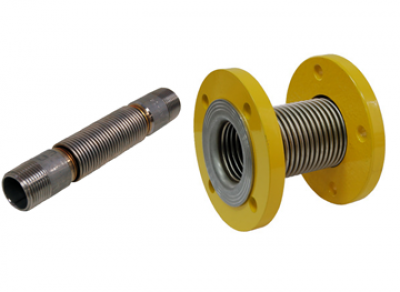

Антивибрационные вставки (компенсаторы) GA, GAF
Description
Описание
- Соединения: резьбовые:UNI-ISO 7/1; фланцевые:ISO 7005-2
- Максимальное входящее давление: 3 бара
- Осевая компенсация: резьбовые: 20-40; фланцовые: 40-50
Модификации
Антивибрационные вставки giuliani anello (GA)
- предназначены для установки на подающую линию газовых и комбинированных горелок.
Антивибрационные вставки (компенсаторы) GA предназначены для снижения уровня вибрации внутренних газопроводов котельной. Вибрации возникают при работе основного котельного оборудования (котлы, горелки, воздушные вентиляторы). Помимо механического воздействия вибрации от основного котельного оборудования, вибрация может возникать и при начале подачи газа. Газовые компенсаторы GA устанавливаются перед горелкой и должны применяться в обязательном порядке.
Газовые компенсаторы GA производят в соответствии "Kompensatoren für Gasanlagen DIN 30681 Stahbag - Kompensatoren" и протестированы согласно стандарту ISO 10380 относительно гибкой трубы.
GA (муфт.)
|
Модель |
Артикул |
Материал |
Pвх макс. |
Присоединение |
|---|---|---|---|---|
|
GA1556 |
008.0070.000 |
Сталь Aisi 304 / Aisi 321 |
3 бар |
Rp ½” |
|
GA1544 |
008.0071.000 |
Сталь Aisi 304 / Aisi 321 |
3 бар |
Rp ¾” |
|
GA1545 |
008.0072.000 |
Сталь Aisi 304 / Aisi 321 |
3 бар |
Rp 1” |
|
GA1546 |
008.0073.000 |
Сталь Aisi 304 / Aisi 321 |
3 бар |
Rp 1 ¼” |
|
GA1547 |
008.0074.000 |
Сталь Aisi 304 / Aisi 321 |
3 бар |
Rp 1 ½” |
|
GA1548 |
008.0075.000 |
Сталь Aisi 304 / Aisi 321 |
3 бар |
Rp 2” |
Чертёж
Антивибрационные вставки giuliani anello (GAF)
- предназначены для установки на подающую линию газовых и комбинированных горелок.
Антивибрационные вставки (компенсаторы) GAF предназначены для снижения уровня вибрации внутренних газопроводов котельной. Вибрации возникают при работе основного котельного оборудования (котлы, горелки, воздушные вентиляторы). Помимо механического воздействия вибрации от основного котельного оборудования, вибрация может возникать и при начале подачи газа. Газовые компенсаторы GAF устанавливаются перед горелкой и должны применяться в обязательном порядке.
Газовые компенсаторы GAF производят в соответствии "Kompensatoren für Gasanlagen DIN 30681 Stahbag - Kompensatoren" и протестированы согласно стандарту ISO 10380 относительно гибкой трубы.
GAF (флан.)
|
Модель |
Артикул |
Материал |
Pвх макс. |
Присоединение |
|---|---|---|---|---|
|
GAF212 |
008.0080.000 |
Сталь Aisi 304 / Aisi 321 |
3 бар |
DN 65 |
|
GAF300 |
008.0081.000 |
Сталь Aisi 304 / Aisi 321 |
3 бар |
DN 80 |
|
GAF400 |
008.0082.000 |
Сталь Aisi 304 / Aisi 321 |
3 бар |
DN 100 |
|
GAF500 |
008.0083.000 |
Сталь Aisi 304 / Aisi 321 |
3 бар |
DN 125 |
|
GAF600 |
008.0084.000 |
Сталь Aisi 304 / Aisi 321 |
3 бар |
DN 150 |
Чертёж
