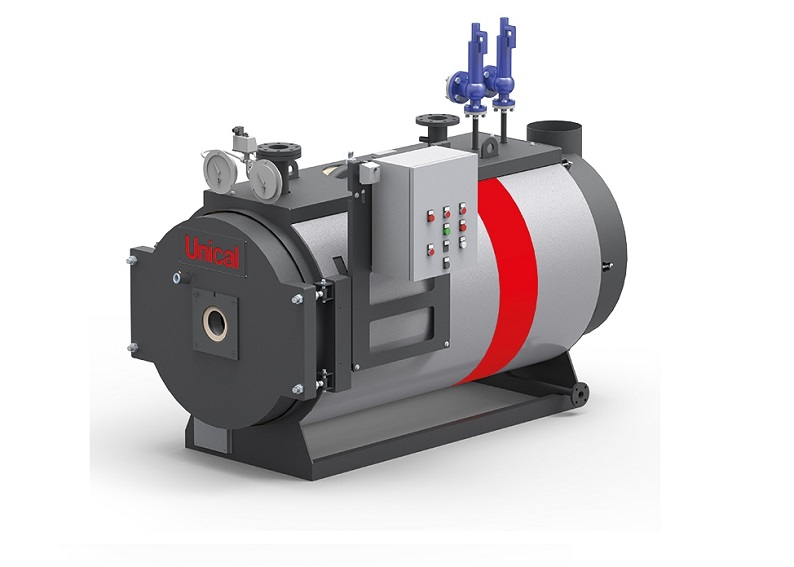

Двухходовые котлы на перегретой воде.
КПД 92-95%.
Стандартное рабочее давление от 5 до 10 бар и тепловая мощность от 140 до 2900 кВт.

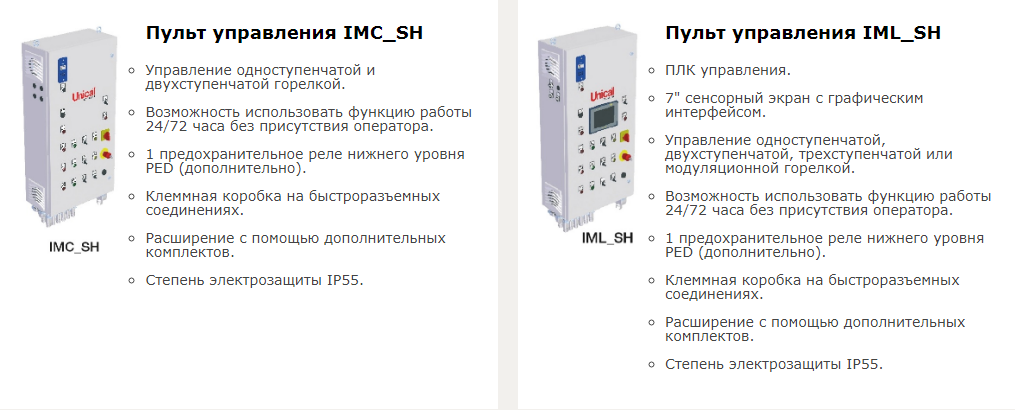

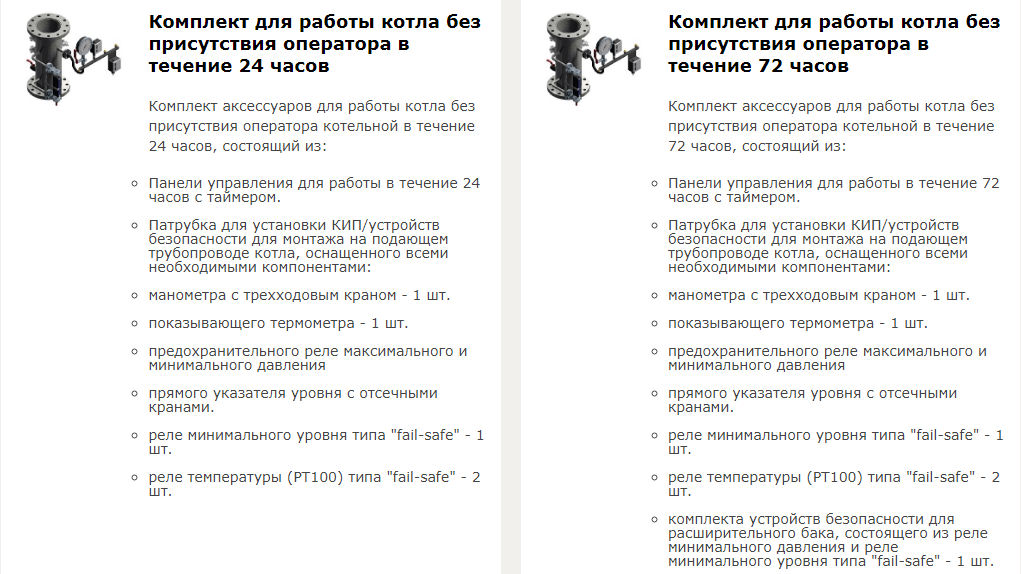

Котлы работают на жидком или газообразном топливе. Каждый котел поставляется с комплектующими, которые соответствуют требованиям безопасности и простоты ввода в эксплуатацию.
Котлы изготавливаются в соответствии с требованиями Директивы 2014/68/UE (PED) и имеют сертификат СЕ.
Техническое описание серии SUHR
| ДВУХХОДОВЫЕ КОТЛЫ НА ПЕРЕГРЕТОЙ ВОДЕ СРЕДНЕГО И ВЫСОКОГО ДАВЛЕНИЯ. КПД ДО 95% | |||||||
|---|---|---|---|---|---|---|---|
| Диапазон мощности | от 140 до 2900 кВт | ||||||
| Тип | HP | HPO | |||||
| биметаллическая труба | шестисекционная труба | ||||||
| Топливо | газ | газ/дизель/мазут | |||||
| Рабочее давление | 4,9 бар (SUHR 5) / 9,8 бар (SUHR 10) | ||||||
| Рабочая температура | 158,1°С (SUHR 5) / 183,2°С (SUHR 10) | ||||||
| Модели | 140 | 210 | 270 | 370 | 465 | 580 | 700 |
| 1000 | 1160 | 1400 | 1750 | 2050 | 2300 | 2900 | |
Технические характеристики
| Модель | Номинальная теплопроизводительность | Номинальная тепловая мощность (HP) | Номинальная тепловая мощность (HPO) | ΔP Аэродинамическое сопротивление | Объем воды | Гидравлическое сопротивление (ΔT 15°С) | Вес (4,9 бар) |
| кВт | кВт | кВт | мбар | л | мбар | кг | |
| 140 | 140 | 167,4 | 151,4 | 3,0 | 335 | 3,7 | 798 |
| 210 | 210 | 221,1 | 227,0 | 3,75 | 549 | 8 | 1135 |
| 270 | 268 | 282,1 | 289,7 | 4,5 | 549 | 13 | 1135 |
| 370 | 372 | 391,6 | 402,2 | 6,3 | 690 | 11 | 1615 |
| 465 | 465 | 489,5 | 502,7 | 6,75 | 690 | 17 | 1615 |
| 580 | 581,5 | 612,1 | 628,6 | 7,5 | 1143 | 12 | 1760 |
| 700 | 700 | 736,8 | 756,8 | 9,0 | 1143 | 18 | 2165 |
| 1000 | 1000 | 1053,0 | 1081,0 | 10,5 | 1625 | 22 | 2760 |
| 1160 | 1160 | 1224,2 | 1257,3 | 8,25 | 1625 | 20 | 2760 |
| 1400 | 1395 | 1469,5 | 1509,2 | 9,0 | 1950 | 22 | 3425 |
| 1750 | 1745 | 1836,8 | 1886,5 | 10,5 | 2575 | 25 | 5030 |
| 2050 | 2035 | 2142,1 | 2200 | 12,3 | 2575 | 30 | 5030 |
| 2300 | 2325 | 2447,4 | 2513,5 | 13,5 | 3015 | 40 | 6165 |
| 2900 | 2900 | 3060,0 | 3412,7 | 14,25 | 4290 | 45 | 7350 |

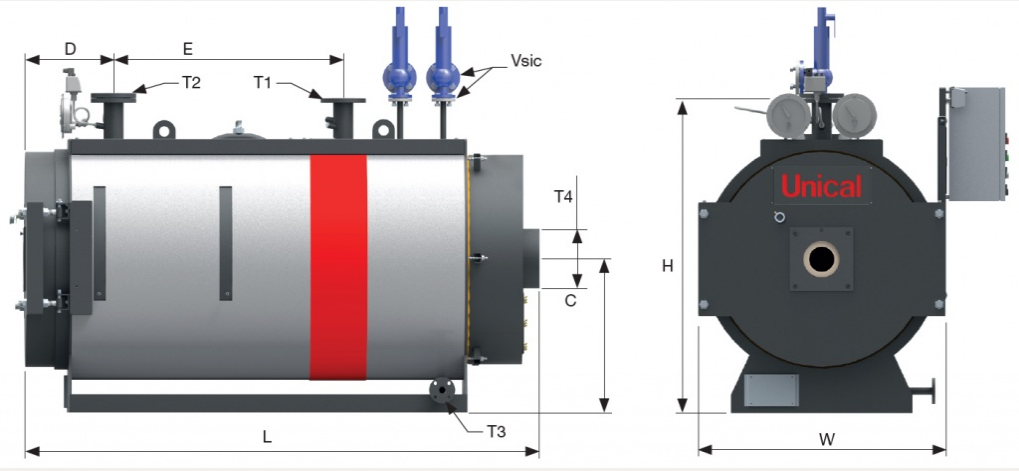

РАЗМЕРЫ КОТЛОВ SUHR
| Модель | W | L | H | C | D | E | T1-T2 | T3 | T4 | Vsic |
| мм | мм | мм | мм | мм | мм | Ду | Ду | ⌀ мм | Ду | |
| 140 | 900 | 1900 | 1230 | 550 | 200 | 650 | 65 | 25 | 208 | 20/32 |
| 210 | 1000 | 2125 | 1270 | 600 | 200 | 800 | 65 | 25 | 228 | 20/40 |
| 270 | 1000 | 2125 | 1270 | 600 | 200 | 800 | 65 | 25 | 228 | 20/40 |
| 370 | 1115 | 2424 | 1327 | 675 | 200 | 1010 | 80 | 25 | 258 | 20/40 |
| 465 | 1115 | 2424 | 1327 | 675 | 200 | 1010 | 80 | 25 | 258 | 20/40 |
| 580 | 1270 | 2792 | 1500 | 765 | 200 | 1140 | 80 | 25 | 358 | 20/40 |
| 700 | 1270 | 2792 | 1500 | 765 | 200 | 1140 | 80 | 25 | 358 | 20/40 |
| 1000 | 1400 | 3200 | 1660 | 865 | 250 | 1450 | 100 | 25 | 408 | 25/40 |
| 1160 | 1400 | 3200 | 1660 | 865 | 250 | 1450 | 100 | 25 | 408 | 25/40 |
| 1400 | 1510 | 3426 | 1770 | 920 | 300 | 1570 | 125 | 25 | 408 | 40/50 |
| 1750 | 1720 | 3500 | 2030 | 1075 | 300 | 1600 | 150 | 40 | 508 | 40/50 |
| 2050 | 1720 | 3500 | 2030 | 1075 | 300 | 1600 | 150 | 40 | 508 | 40/50 |
| 2300 | 1800 | 3875 | 2120 | 1115 | 300 | 1700 | 200 | 40 | 558 | 40/50 |
| 2900 | 1980 | 4195 | 2290 | 1205 | 300 | 1850 | 200 | 40 | 608 | 40/65 |
Особенности конструкции
- Котел с инверсией пламени состоит из цилиндрической топки с омываемым днищем, в которой образуется пламя и происходит инверсия продуктов сгорания. Дымовые газы поступают в трубный пучок передней трубной решетки и направляются в сторону задней трубной решетки, из которой попадают в сборный короб дымовых газов, и далее в дымоход. Котел обеспечивает низкие поверхностные тепловые нагрузки в камере сгорания.
- Корпус котла: изготовлен из высококачественной стали и состоит из цилиндрической топки с омываемым днищем. Все материалы имеют сертификаты, подтверждающие их химические и механические характеристики. Контроль качества осуществляется на каждом этапе производства. Сварка выполняется квалифицированным, аттестованным персоналом и подвергается неразрушающим методам контроля качества сварных соединений. После изготовления котлы подвергаются гидравлическим испытаниям, в соответствии с требованиями пункта 7.4 Приложения I. Директивы 2014/68/UE (PED).
- Дымогарные трубы: изготовлены из высококачественной стали, приварены к трубным решеткам.Трубы дымоудаления оснащены дюбелями в зависимости от типологии используемой трубы.
- Передняя дверь: изготовлена из стального листа, полностью покрыта слоем изоляции и слоем огнеупорного материала. Дверь котла оснащается петлями. Петли обеспечивают легкую регулировку и быстрое открывание. Для контроля горения в двери имеется самоочищающиеся смотровое стекло.
- Задняя дымовая камера: выполнена из листовой стали и оборудована соответствующей дверью для очистки и горизонтальным дымоходом (по заявке вертикальным) подходящего диаметра для мощности генератора, без фланцевания. Он может быть подключен к внешнему экономайзеру и дополнительному оборудованию.
- Основание: стальная рама, приваренная к трубным решеткам и закрытая стальными листами.
- Изоляция: изготовлена из минеральной ваты, с внешней стороны защищена окрашенной обшивкой.
