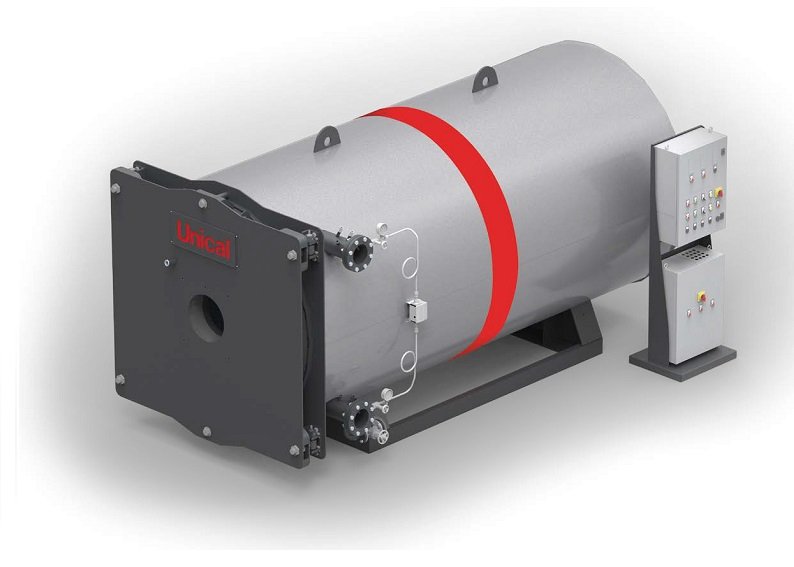

DIATHER
Трехходовые котлы на диатермическом масле
Description
Описание
Трехходовые котлы на диатермическом масле.
Котлы работают на жидком или газообразном топливе.
Каждый котел поставляется с комплектующими, которые соответствуют требованиям безопасности и простоты ввода в эксплуатацию.
Котлы изготавливаются в соответствии с требованиями Директивы 2014/68/UE (PED) и имеют сертификат СЕ
Техническое описание серии DIATHER
| ТРЕХХОДОВЫЕ КОТЛЫ НА ДИАТЕРМИЧЕСКОМ МАСЛЕ | ||||||||
|---|---|---|---|---|---|---|---|---|
| Диапазон мощности | от 116 до 5815 кВт | |||||||
| Теплоноситель | диатермическое масло | |||||||
| Топливо | газ, дизель, мазут | |||||||
| Максимальная рабочая температура | 300°С | |||||||
| Модели | 120 | 230 | 350 | 465 | 580 | 700 | 930 | 1160 |
| 1500 | 1900 | 2300 | 2900 | 3500 | 4650 | 5800 | — | |
Технические характеристики
|
Модель |
Номинальная теплопроизводительность | Номинальная тепловая мощность | ΔP Аэродинамическое сопротивление | Расход масляного насоса | ΔT | Напор масляного насоса |
Мощность масляного насоса | ΔP сопротивление масляного контура | Макс. диаметр головки горелки | Мин. длина сопла горелки | Вес |
| кВт | кВт | мбар | м3/ч | °С | м.в.с | кВт | м.в.с. | мм | мм | тн | |
| 120 | 116,3 | 134,3 | 1,5 | 6,0 | 40 | 45 | 3 | 26 | 220 | 220/300 | 0,7 |
| 230 | 232,6 | 267,6 | 2,0 | 10,6 | 40 | 49 | 5,5 | 23 | 220 | 220/300 | 0,95 |
| 350 | 348,8 | 401,0 | 2,5 | 15,9 | 40 | 48 | 5,5 | 25 | 220 | 220/300 | 1,25 |
| 465 | 465,1 | 534,1 | 3,0 | 22,0 | 40 | 45 | 5,5 | 19 | 240 | 220/300 | 1,6 |
| 580 | 581,4 | 668,5 | 3,2 | 26,5 | 40 | 45 | 7,5 | 20 | 240 | 220/300 | 1,7 |
| 700 | 697,7 | 802,1 | 3,1 | 31,8 | 40 | 45 | 7,5 | 23 | 240 | 220/300 | 1,8 |
| 930 | 930,2 | 1069,3 | 3,5 | 42,0 | 40 | 40 | 7,5 | 17 | 270 | 220/300 | 2,3 |
| 1160 | 1162,8 | 1336,8 | 3,8 | 50,0 | 40 | 46 | 11,0 | 25 | 300 | 220/300 | 2,8 |
| 1500 | 1511,6 | 1737,6 | 4,0 | 69,0 | 40 | 42 | 11,0 | 20 | 360 | 220/300 | 3,8 |
| 1900 | 1860,5 | 2138,4 | 4,2 | 81,0 | 40 | 50 | 15,0 | 27 | 360 | 220/300 | 4,2 |
| 2300 | 2325,6 | 2672,5 | 4,5 | 101,0 | 40 | 49 | 15,0 | 24 | 360 | 220/300 | 6,0 |
| 2900 | 2906,9 | 3342,0 | 4,5 | 126,0 | 40 | 60 | 30,0 | 37 | 430 | 250/350 | 8,5 |
| 3500 | 3488,4 | 4009,2 | 5,0 | 159,0 | 40 | 56 | 30,0 | 32 | 430 | 250/350 | 9,0 |
| 4650 | 4651,2 | 5346,0 | 6,0 | 202,0 | 40 | 58 | 37,0 | 35 | 430 | 250/350 | 13,0 |
| 5800 | 5813,9 | 6682,7 | 7,0 | 252,0 | 40 | 58 | 45,0 | 41 | 430 |

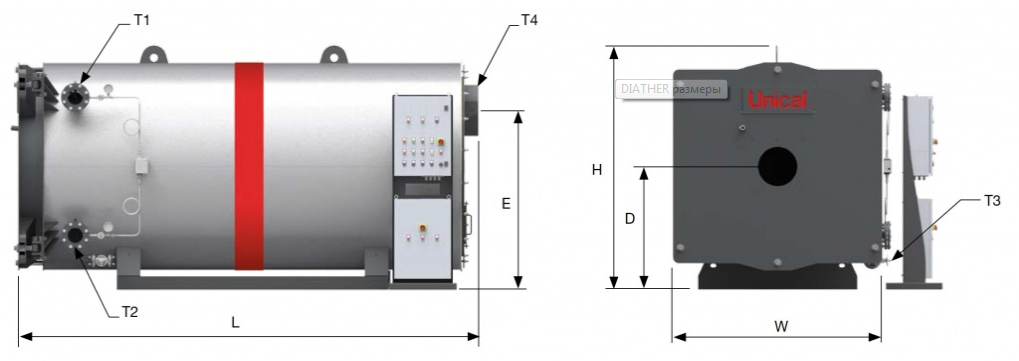

РАЗМЕРЫ КОТЛОВ DIATHER
| Модель | W | L | H | D | E | T1-T2 | T3 | T4 |
| мм | мм | мм | мм | мм | Ду | Ду | ⌀ мм | |
| 120 | 930 | 1570 | 1170 | 620 | 800 | 32 | 20 | 200 |
| 230 | 1060 | 1810 | 1300 | 680 | 900 | 40 | 20 | 250 |
| 350 | 1060 | 2120 | 1300 | 680 | 900 | 50 | 20 | 250 |
| 465 | 1240 | 2250 | 1490 | 780 | 1060 | 65 | 20 | 300 |
| 580 | 1240 | 2380 | 1490 | 780 | 1060 | 65 | 20 | 300 |
| 700 | 1260 | 2380 | 1500 | 780 | 1060 | 65 | 20 | 300 |
| 930 | 1370 | 3000 | 1610 | 840 | 1160 | 80 | 20 | 350 |
| 1160 | 1540 | 3270 | 1780 | 920 | 1320 | 100 | 25 | 350 |
| 1500 | 1670 | 3550 | 1920 | 1000 | 1440 | 100 | 25 | 400 |
| 1900 | 1670 | 3700 | 1920 | 1000 | 1440 | 125 | 25 | 400 |
| 2300 | 1840 | 4100 | 2100 | 1080 | 1580 | 125 | 25 | 450 |
| 2900 | 2200 | 4400 | 2450 | 1260 | 1900 | 150 | 25 | 500 |
| 3500 | 2200 | 4620 | 2450 | 1260 | 1900 | 150 | 25 | 500 |
| 4650 | 2390 | 5920 | 2650 | 1360 | 2060 | 200 | 25 | 600 |
| 5800 | 2690 | 6490 | 2990 | 1530 | 2360 | 200 | 25 | 700 |
Особенности конструкции
- Змеевики: с двумя концентрическими кольцами и укрепленными торцевыми частями выполнены из закрытых спиральных бесшовных толстостенных труб, изготовленных из высококачественной стали. Змеевики расположены в герметичной металлической камере или барабане, который является корпусом котла
- Корпус: корпус котла имеет дверь для чистки и дымовую камеру, снабженную патрубком для подключения к дымовой трубе
- Передняя дверь: большого размера для облегчения операций по техническому обслуживанию, закреплена на петлях, изоляция из огнеупорного бетона, оборудована смотровым “глазком” и плитой для крепления горелки
- Топка: с прохождением пламени, имеющая переднюю дверь
- Основание: стальная рама
- Изоляция: два слоя минеральной ваты высокой плотности, покрытых обшивкой из алюминия.

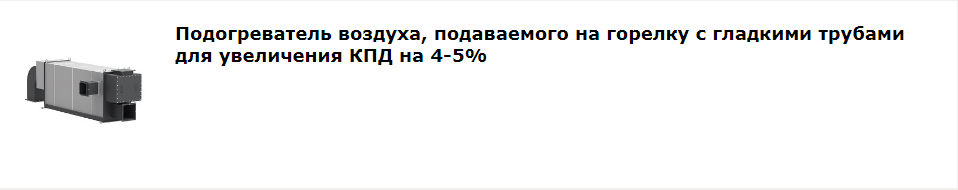

Аксессуары DIATHER
