STEEL TL (Low NOx)
Водогрейный котел с тремя ходами по тракту дымовых газов
Description
Описание

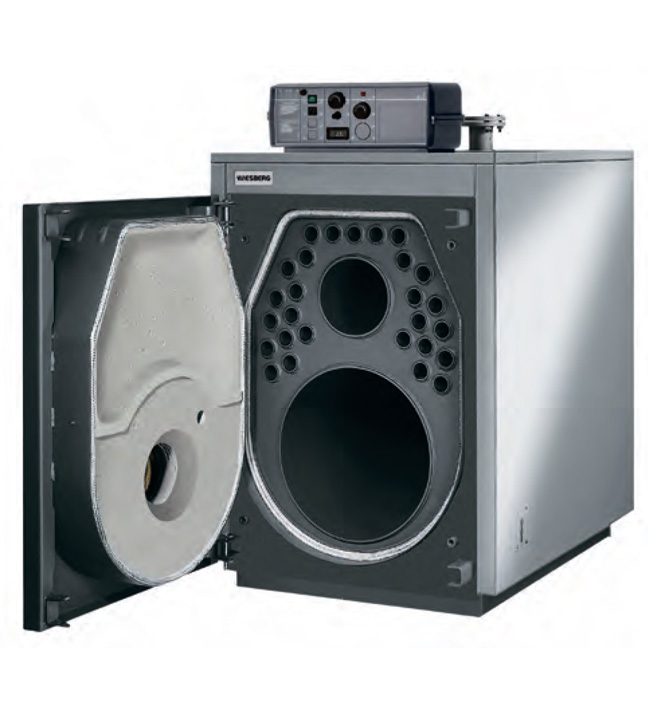

Водогрейный котел с тремя ходами по тракту дымовых газов.
Котел может быть укомплектован вентиляторной горелкой на жидком или газообразном топливе.
Котел STEEL TL предрасположен для получения низких выбросов оксидов азота (при использовании горелок с функцией LOW NOx).
Корпус котла выполнен из стали с огнеупорной окраской и покрыт плотной стекловолоконной изоляцией.
Выпускаются 16 типоразмеров, номинальной теплопроизводительностью от 63 до 1880 кВт.
Пульт управления не входит в комплект поставки и заказывается отдельно.
Преимущества
- Дверца котла может открываться направо или налево
- Теплоизоляция дверцы котла выполнена из огнеупорного бетона
- Узкие модели до 830 кВт имеют транспортировочную ширину менее 1020 мм, что позволяет их транспортировать через дверные проемы и применять в реконструируемых котельных, а также ограниченных по площади блочно-модульных котельных
- Возможность получения низких выбросов оксидов азота при использовании соответствующих моделей горелок.
Модели серии STEEL TL (Low NOx)
| Модель | Артикул | Модель | Артикул | Модель | Артикул |
|---|---|---|---|---|---|
| STEEL TL 63 | 96723 | STEEL TL 82 | 96724 | STEEL TL 105 | 96725 |
| STEEL TL 150 | 96726 | STEEL TL 180 | 96727 | STEEL TL 221 | 96728 |
| STEEL TL 298 | 96729 | STEEL TL 380 | 96730 | STEEL TL 495 | 96731 |
| STEEL TL 620 | 96732 | STEEL TL 720 | 96733 | STEEL TL 830 | 96734 |
| STEEL TL 1080 | 96735 | STEEL TL 1300 | 96736 | STEEL TL 1580 | 96737 |
| STEEL TL 1880 | 96738 | STEEL TL 3000 | STEEL TL 3500 | ||
| STEEL TL 4000 | STEEL TL 5000 | STEEL TL 6000 | |||
| STEEL TL 7000 | STEEL TL 8000 | STEEL TL 9000 | |||
| STEEL TL 10000 | STEEL TL 11000 | STEEL TL 12000 | |||
| STEEL TL 14000 | STEEL TL 16000 | STEEL TL 18000 |
Технические характеристики моделей STEEL TL (Low NOx)
| Характеристики моделей | 63 | 82 | 105 | 150 | 180 | 221 |
|---|---|---|---|---|---|---|
| Номинальная тепловая мощность, кВт | 71 | 93 | 120 | 163 | 202 | 245 |
| Номинальная теплопроизводительность, кВт | 63 | 82 | 105 | 150 | 180 | 221 |
| КПД при максимальной мощности, % | 92,4 | 92,4 | 92,9 | 92 | 92,3 | 92,3 |
| Температура дымовых газов ΔT, °C | 128 | 130 | 124 | 155 | 135 | 140 |
| Давление в камере сгорания котла, мбар | 0,4 | 0,6 | 0,75 | 1,6 | 1,2 | 1,75 |
| Общая поверхность теплообмена, м2 | 2,49 | 3,47 | 3,93 | 5,10 | 5,90 | 6,63 |
| Максимальное рабочее давление, бар | 5 | |||||
| Максимальная температура в котле, °C | 110 | |||||
| Минимально допустимая темп. в обратном трубопроводе, °C | 55 | |||||
| Гидравлическое сопротивление при ΔT 15°C, мбар | 60 | 70 | 80 | 100 | 180 | 200 |
| Водяной объем котла, литр | 131 | 187 | 204 | 270 | 285 | 322 |
| T1/T2 – патрубок подачи и обратки котла Ø | 1 ½" | 1 ½" | DN 50 | DN 50 | DN 65 | DN 65 |
| T3 – штуцер группы безопасности Ø | 1" | 1" | 1 ¼" | 1 ¼" | 1 ½" | 1 ½" |
| T4 – слив котла Ø | 3/4" | |||||
| T5 – патрубок дымохода Ø (мм) | 150 | 150 | 180 | 180 | 180 | 180 |
| T6 – отверстие для установки горелки Ø (мм) | 132 | 132 | 132 | 132 | 180 | 180 |

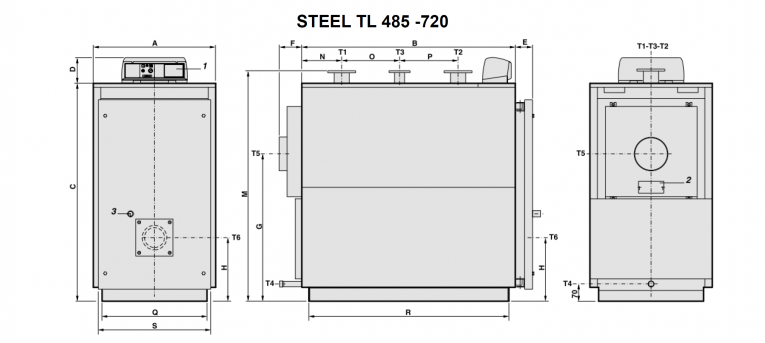

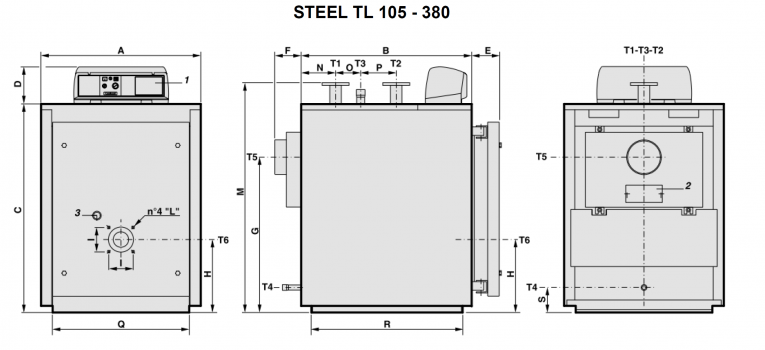

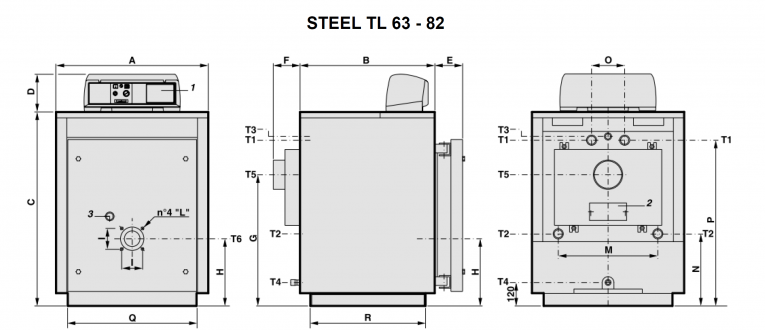

| A | 740 | 740 | 820 | 820 | 860 | 860 |
| B | 690 | 950 | 885 | 1145 | 1080 | 1210 |
| C | 950 | 950 | 1082 | 1082 | 1182 | 1182 |
| D | 190 | 190 | 190 | 190 | 190 | 190 |
| E | 140 | 140 | 140 | 140 | 140 | 140 |
| F | 145 | 145 | 145 | 145 | 145 | 145 |
| G | 660 | 660 | 748 | 748 | 828 | 828 |
| H | 345 | 345 | 380 | 380 | 400 | 400 |
| I | 120 | 120 | 120 | 120 | - | - |
| L | M8 | M8 | M8 | M8 | - | - |
| M | 470 | 470 | 1210 | 1210 | 1310 | 1310 |
| N | 310 | 310 | 175 | 175 | 215 | 215 |
| O | 190 | 190 | 130 | 390 | 210 | 210 |
| P | 846 | 846 | 185 | 185 | 250 | 250 |
| Q | 660 | 660 | 710 | 710 | 750 | 750 |
| R | 590 | 850 | 786 | 1046 | 981 | 1111 |
| S | - | - | - | - | - | - |
| Вес (кг) | 307 | 348 | 426 | 503 | 564 | 621 |
| Характеристики моделей | 298 | 380 | 495 | 620 | 720 | 830 |
|---|---|---|---|---|---|---|
| Номинальная тепловая мощность, кВт | 326 | 412 | 545 | 686 | 795 | 915 |
| Номинальная теплопроизводительность, кВт | 298 | 380 | 495 | 620 | 720 | 830 |
| КПД при максимальной мощности, % | 92,2 | 92,2 | 92 | 92,3 | 92,2 | 92,1 |
| Температура дымовых газов ΔT, °C | 146 | 150 | 149 | 147 | 147 | 153 |
| Давление в камере сгорания котла, мбар | 1,2 | 2,1 | 3,5 | 4,5 | 4,9 | 5,8 |
| Общая поверхность теплообмена, м2 | 9,11 | 10,54 | 13,45 | 15,14 | 17,55 | 19,58 |
| Максимальное рабочее давление, бар | 5 | |||||
| Максимальная температура в котле, °C | 110 | |||||
| Минимально допустимая темп. в обратном трубопроводе, °C | 55 | |||||
| Гидравлическое сопротивление при ΔT 15°C, мбар | 350 | 530 | 150 | 230 | 330 | 520 |
| Водяной объем котла, литр | 408 | 475 | 656 | 737 | 807 | 932 |
| T1/T2 – патрубок подачи и обратки котла Ø | DN 80 | DN 80 | DN 100 | DN 100 | DN 100 | DN 100 |
| T3 – штуцер группы безопасности Ø | 2" | 2" | DN 65 | DN 65 | DN 65 | DN 65 |
| T4 – слив котла Ø | 3/4" | 3/4" | 1" | 1" | 1" | 1 1/4" |
| T5 – патрубок дымохода Ø (мм) | 225 | 225 | 250 | 250 | 250 | 250 |
| T6 – отверстие для установки горелки Ø (мм) | 180 | 180 | 220 | 220 | 220 | 270 |

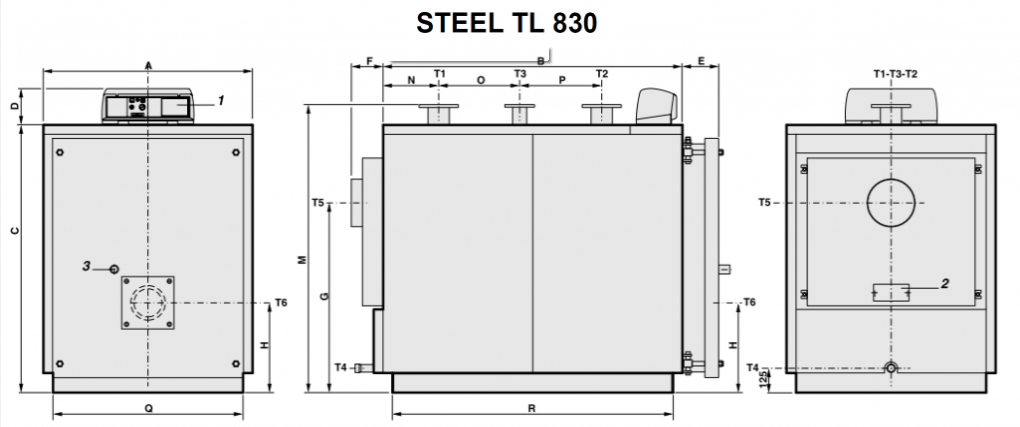

| A | 890 | 890 | 920 | 920 | 920 | 1122 |
| B | 1275 | 1470 | 1605 | 1800 | 1995 | 2115 |
| C | 1352 | 1352 | 1645 | 1645 | 1645 | 1432 |
| D | 190 | |||||
| E | 140 | 140 | 135 | 135 | 135 | 195 |
| F | 145 | 145 | 195 | 195 | 195 | 195 |
| G | 928 | 928 | 1110 | 1110 | 1110 | 1025 |
| H | 440 | 440 | 480 | 480 | 480 | 480 |
| I | - | - | - | - | - | - |
| L | - | - | - | - | - | - |
| M | 1495 | 1495 | 1735 | 1735 | 1735 | 1540 |
| N | 255 | 255 | 298 | 298 | 298 | 298 |
| O | 285 | 285 | 435 | 435 | 435 | 945 |
| P | 315 | 315 | 440 | 440 | 440 | 440 |
| Q | 780 | 780 | 790 | 790 | 790 | 1020 |
| R | 1177 | 1372 | 1505 | 1790 | 1895 | 2014 |
| S | - | - | 860 | 860 | 860 | - |
| Вес (кг) | 812 | 906 | 1198 | 1304 | 1431 | 1581 |
| Характеристики моделей | 1080 | 1300 | 1580 | 1880 | 3000 | 3500 |
|---|---|---|---|---|---|---|
| Номинальная тепловая мощность, кВт | 1198 | 1438 | 1743 | 2070 | 3226 | 3763 |
| Номинальная теплопроизводительность, кВт | 1080 | 1300 | 1580 | 1880 | 3000 | 3500 |
| КПД при максимальной мощности, % | 92,3 | 92,2 | 92,2 | 92,1 | 93.5 | 93.5 |
| Температура дымовых газов ΔT, °C | 149 | 151 | 153 | 154 | 160 | 160 |
| Давление в камере сгорания котла, мбар | 6,2 | 8,5 | 5,5 | 7,3 | 6 | 8 |
| Общая поверхность теплообмена, м2 | 25,71 | 33,31 | 40,49 | 50,71 | 98 | 114 |
| Максимальное рабочее давление, бар | 6 | |||||
| Максимальная температура в котле, °C | 110 | |||||
| Минимально допустимая темп. в обратном трубопроводе, °C | 55 | |||||
| Гидравлическое сопротивление при ΔT 15°C, мбар | 210 | 300 | 280 | 390 | 58 | 71 |
| Водяной объем котла, литр | 1580 | 1791 | 2297 | 2496 | 6400 | 6650 |
| T1/T2 – патрубок подачи и обратки котла Ø | DN 150 | DN 150 | DN 175 | DN 175 | DN 200 | DN 200 |
| T3 (Ø4)– штуцер группы безопасности Ø | DN 80 | DN 80 | DN 100 | DN 100 | DN 80 | DN 80 |
| T4 (Ø3)– слив котла Ø | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | DN 40 | DN 40 |
| T5 – патрубок дымохода Ø (мм) | 350 | 350 | 400 | 400 | 600 | 600 |
| T6 – отверстие для установки горелки Ø (мм) | 270 | 270 | 285 | 285 | под заказ | под заказ |

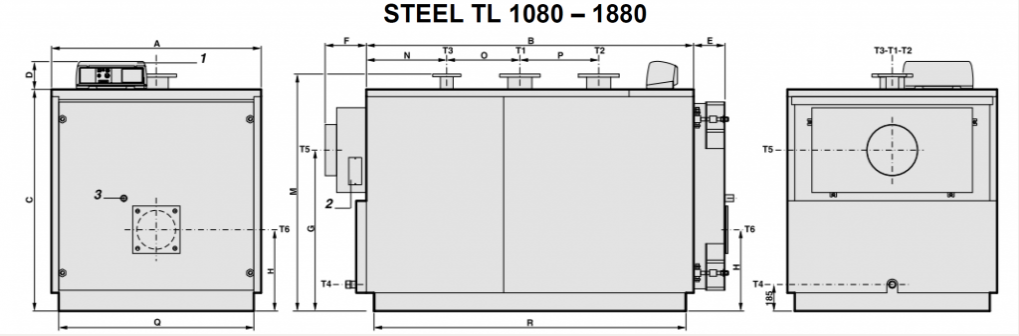

| A | 1462 | 1462 | 1622 | 1622 | 2010 | 2050 |
| B | 2282 | 2652 | 2692 | 3014 | 5164 | 5310 |
| C | 1542 | 1542 | 1702 | 1702 | 2370 | 2400 |
| D | 190 | 190 | 190 | 190 | 1790 | 1820 |
| E | 230 | 230 | 230 | 230 | - | - |
| F | 290 | 290 | 290 | 290 | 2800 | 3000 |
| G | 1120 | 1120 | 1245 | 1245 | 801 | 801 |
| H | 565 | 565 | 605 | 605 | 2900 | 3080 |
| I | - | - | - | - | 1463 | 1429 |
| L | - | - | - | - | 800 | 800 |
| M | 1650 | 1650 | 1810 | 1810 | - | - |
| N | 561 | 561 | 661 | 661 | - | - |
| O | 510 | 510 | 670 | 670 | - | - |
| P | 550 | 550 | 700 | 700 | - | - |
| Q | 1360 | 1360 | 1520 | 1520 | - | - |
| R | 2176 | 2546 | 2590 | 2910 | 1240 | 1250 |
| Вес (кг) | 2444 | 2965 | 3685 | 4089 | 6720 | 6800 |
| Характеристики моделей | 4000 | 5000 | 6000 | 7000 | 8000 | 9000 |
|---|---|---|---|---|---|---|
| Номинальная тепловая мощность, кВт | 4301 | 5376 | 6452 | 7527 | 8602 | 9677 |
| Номинальная теплопроизводительность, кВт | 4000 | 5000 | 600 | 7000 | 8000 | 9000 |
| КПД при максимальной мощности, % | 93,5 | |||||
| Температура дымовых газов ΔT, °C | 160 | |||||
| Давление в камере сгорания котла, мбар | 8 | 8 | 9 | 9 | 8 | 8 |
| Общая поверхность теплообмена, м2 | 128 | 174 | 181 | 216 | 235 | 268 |
| Максимальное рабочее давление, бар | 6 | |||||
| Максимальная температура в котле, °C | 110 | |||||
| Минимально допустимая темп. в обратном трубопроводе, °C | 55 | |||||
| Гидравлическое сопротивление при ΔT 20°C, мбар | 92 | 54 | 71 | 92 | 117 | 142 |
| Водяной объем котла, литр | 6760 | 10600 | 11000 | 12000 | 12500 | 15500 |
| Ø1/Ø2 – патрубок подачи и обратки котла | DN 200 | DN 250 | DN 250 | DN 250 | DN 250 | DN 250 |
| Ø4– штуцер группы безопасности | DN 80 | DN 100 | DN 100 | DN 100 | DN 100 | DN 100 |
| Ø3– слив котла | DN 40 | |||||
| Ø5 – патрубок дымохода Ø (мм) | 700 | 700 | 700 | 800 | 800 | 900 |
| отверстие для установки горелки | под заказ | |||||

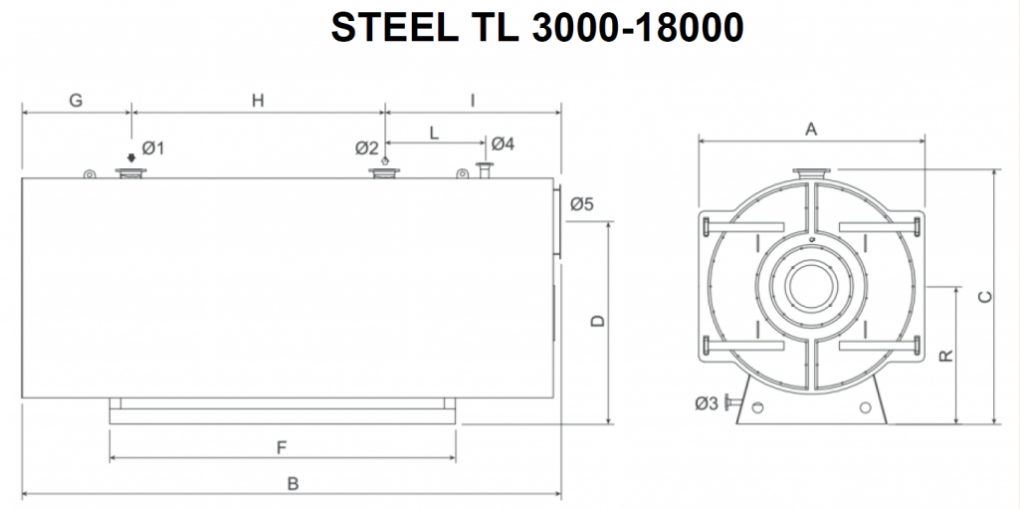

| A | 2100 | 2350 | 2400 | 2480 | 2580 | 2750 |
| B | 5425 | 6115 | 6332 | 6415 | 6432 | 6466 |
| C | 2450 | 2700 | 2750 | 2830 | 3000 | 3150 |
| D | 1795 | 2050 | 2095 | 2115 | 2300 | 2400 |
| F | 3000 | 3800 | 3500 | 4000 | 3700 | 4020 |
| G | 881 | 851 | 791 | 851 | 800 | 755 |
| H | 2800 | 3600 | 3600 | 3900 | 3700 | 3920 |
| I | 1741 | 1658 | 1941 | 1663 | 1932 | 1658 |
| L | 1050 | 1000 | 1050 | 1000 | 1050 | 1000 |
| R | 1275 | 1400 | 1425 | 1465 | 1515 | 1625 |
| Вес (кг) | 2444 | 2965 | 3685 | 4089 | 6720 | 6800 |
| Характеристики моделей | 10000 | 11000 | 12000 | 14000 | 16000 | 18000 |
|---|---|---|---|---|---|---|
| Номинальная тепловая мощность, кВт | 10753 | 11828 | 12903 | 15054 | 17204 | 19355 |
| Номинальная теплопроизводительность, кВт | 10000 | 11000 | 12000 | 14000 | 16000 | 18000 |
| КПД при максимальной мощности, % | 93,5 | |||||
| Температура дымовых газов ΔT, °C | 160 | |||||
| Давление в камере сгорания котла, мбар | 9 | 9 | 11 | 11 | 12 | 13 |
| Общая поверхность теплообмена, м2 | 280 | 302 | 356 | 413 | 468 | 356 |
| Максимальное рабочее давление, бар | 6 | |||||
| Максимальная температура в котле, °C | 110 | |||||
| Минимально допустимая темп. в обратном трубопроводе, °C | 55 | |||||
| Гидравлическое сопротивление при ΔT 20°C, мбар | 83 | 208 | 217 | 250 | 283 | 313 |
| Водяной объем котла, литр | 16000 | 17500 | 20500 | 23500 | 30000 | 33000 |
| Ø1/Ø2 – патрубок подачи и обратки котла | DN 300 | DN 300 | DN 350 | DN 400 | DN 450 | DN 450 |
| Ø4– штуцер группы безопасности | DN 125 | |||||
| Ø3– слив котла | DN 40 | |||||
| Ø5 – патрубок дымохода Ø (мм) | 900 | 900 | 1000 | 1100 | 1100 | 1200 |
| отверстие для установки горелки | под заказ | |||||
| A | 2800 | 2900 | 3000 | 3080 | 3280 | 3370 |
| B | 6732 | 6732 | 7332 | 8102 | 8492 | 8902 |
| C | 3300 | 3400 | 3500 | 3700 | 3900 | 4000 |
| D | 2400 | 2500 | 2600 | 2800 | 3000 | 3100 |
| F | 4000 | 4250 | 4400 | 4500 | 5000 | 5200 |
| G | 800 | |||||
| H | 4000 | 4000 | 4600 | 5200 | 5800 | 6200 |
| I | 1932 | 1932 | 1932 | 2102 | 1892 | 1902 |
| L | 550 | |||||
| R | 1625 | 1675 | 1725 | 1765 | 1865 | 1910 |
| Вес (кг) | 18000 | 19000 | 22500 | 26000 | 30000 | 34000 |
