Деаэратор DEAR

Атмосферные деаэраторы для паровых котлов

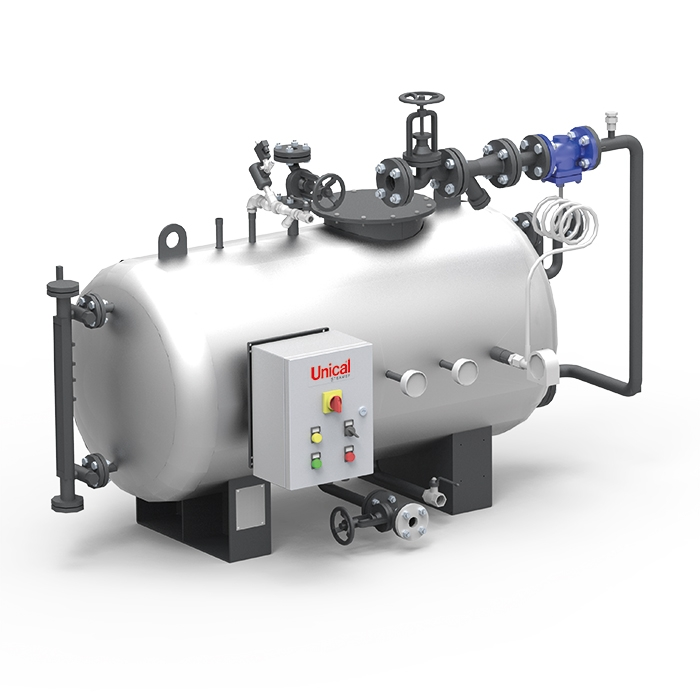

изображение_2022-06-14_211159765
Description

Описание

Атмосферный деаэратор DEAR - это бак с водой, в который подается пар через трубки, расположенные в нижней части бака.

Пар нагревает воду, из которой происходит удаление растворенного кислорода.

Подача пара регулируется электромеханическим термостатом, настроенным на 95 °С.

Деаэратор имеет горизонтальную цилиндрическую форму.

Он оснащен стальными опорами для установки деаэратора на необходимой высоте, чтобы избежать явления кавитации питательных насосов парового котла.

В комплект входит электронное управление уровнем воды с системой сигнализации ее верхнего и нижнего уровней.

Тепловая изоляция - минеральная вата высокой плотности, которая покрыта рифленой алюминиевой фольгой.

Техническое описание серии DEAR

АТМОСФЕРНЫЕ ДЕАЭРАТОРЫ
Гамма от 500 до 16000 литров
Рабочее давление атмосферное
Рабочая температура 90—95°С
Модели 500 1000 1500 2000 2500 3000
4000 5000 8000 10000 16000 —

Технические данные

Модель Объем воды по уровню Общий объем Рабочая температура Расчетная производительность
л л °C л/ч
500 325 500 90-95 500
1000 650 1000 90-95 1000
1500 975 1500 90-95 1500
2000 1300 2000 90-95 2000
2500 1625 2500 90-95 2500
3000 1950 3000 90-95 3000
4000 2800 4000 90-95 4000
5000 3500 5000 90-95 5000
8000 5600 8000 90-95 8000
10000 7000 10000 90-95 10000
16000 11200 16000 90-95 16000

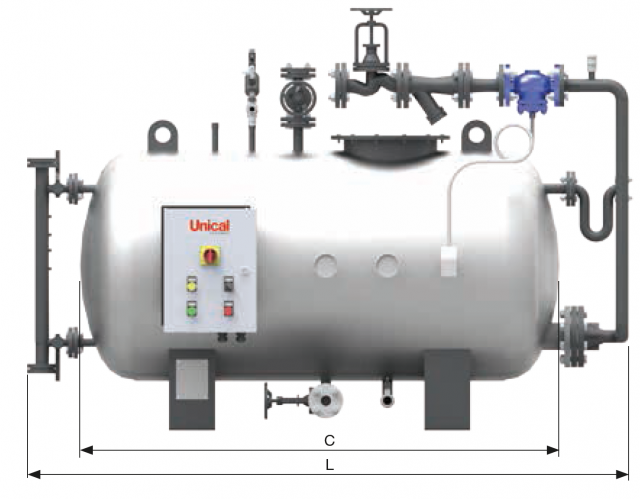

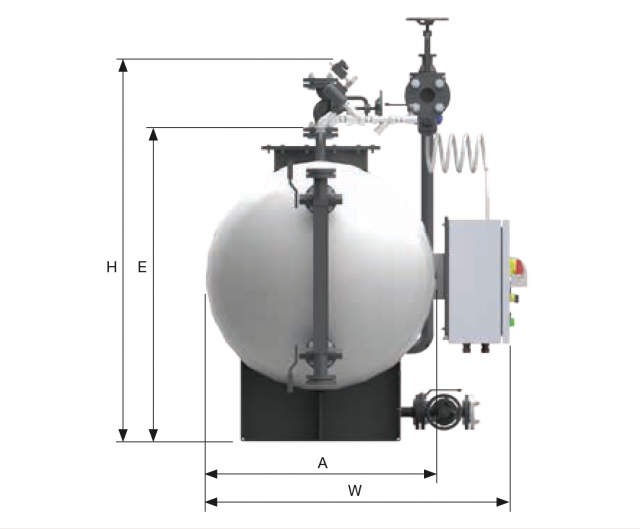

РАЗМЕРЫ ДЕАЭРАТОРОВ DEAR

Модель W L H A C E Масса пустого
мм мм мм мм мм мм кг
500 1045 1970 1330 750 4560 1000 350
1000 1245 2400 1440 950 2000 1210 480
1500 1495 2315 1690 1200 1900 1460 535
2000 1585 1935 1845 1300 1880 1560 580
2500 1585 2990 1845 1300 2530 1560 685
3000 1665 3080 1915 1370 2630 1630 785
4000 1795 3060 2090 1500 2610 1760 970
5000 1995 3130 2300 1700 2650 2000 1080
8000 2085 4750 2420 1800 4125 2100 1650
10000 2085 5215 2500 1800 4625 2100 1760
16000 2385 5960 2810 2100 5560 2690 2450

Конструкция

Атмосферные деаэраторы состоят из:

  • Стального бака
  • Парового инжектора
  • Магнитного указателя уровня
  • Датчиков для контроля уровня воды
  • Входной линии воды с пневматическим клапаном и фильтром
  • Выходной линии конденсата
  • Выхода деаэрированной воды на паровой котел
  • Воздушного клапана
  • Перелива
  • Сливного клапана
  • Термометра
  • Манометра
  • Шкафа управления (IP55)
