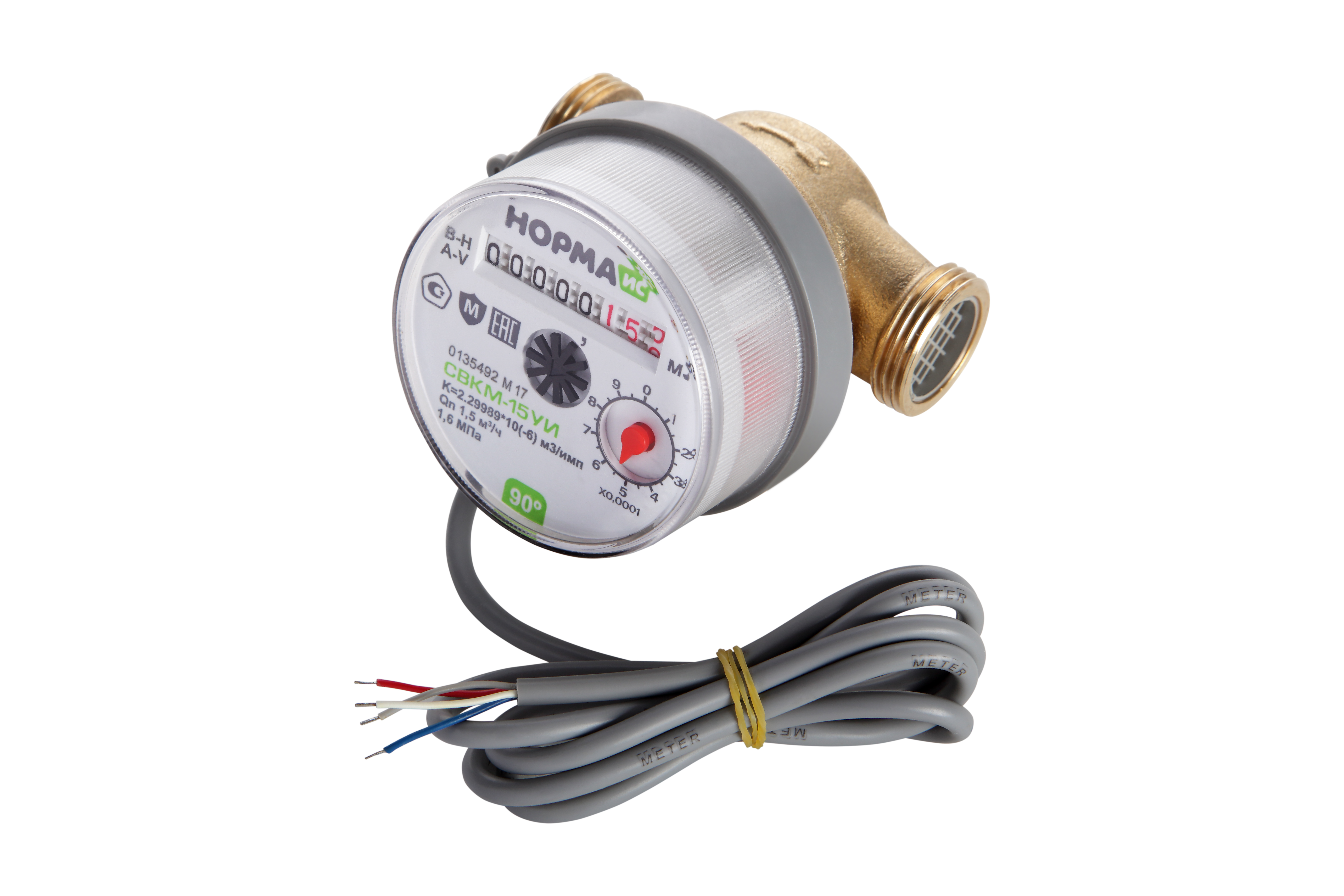

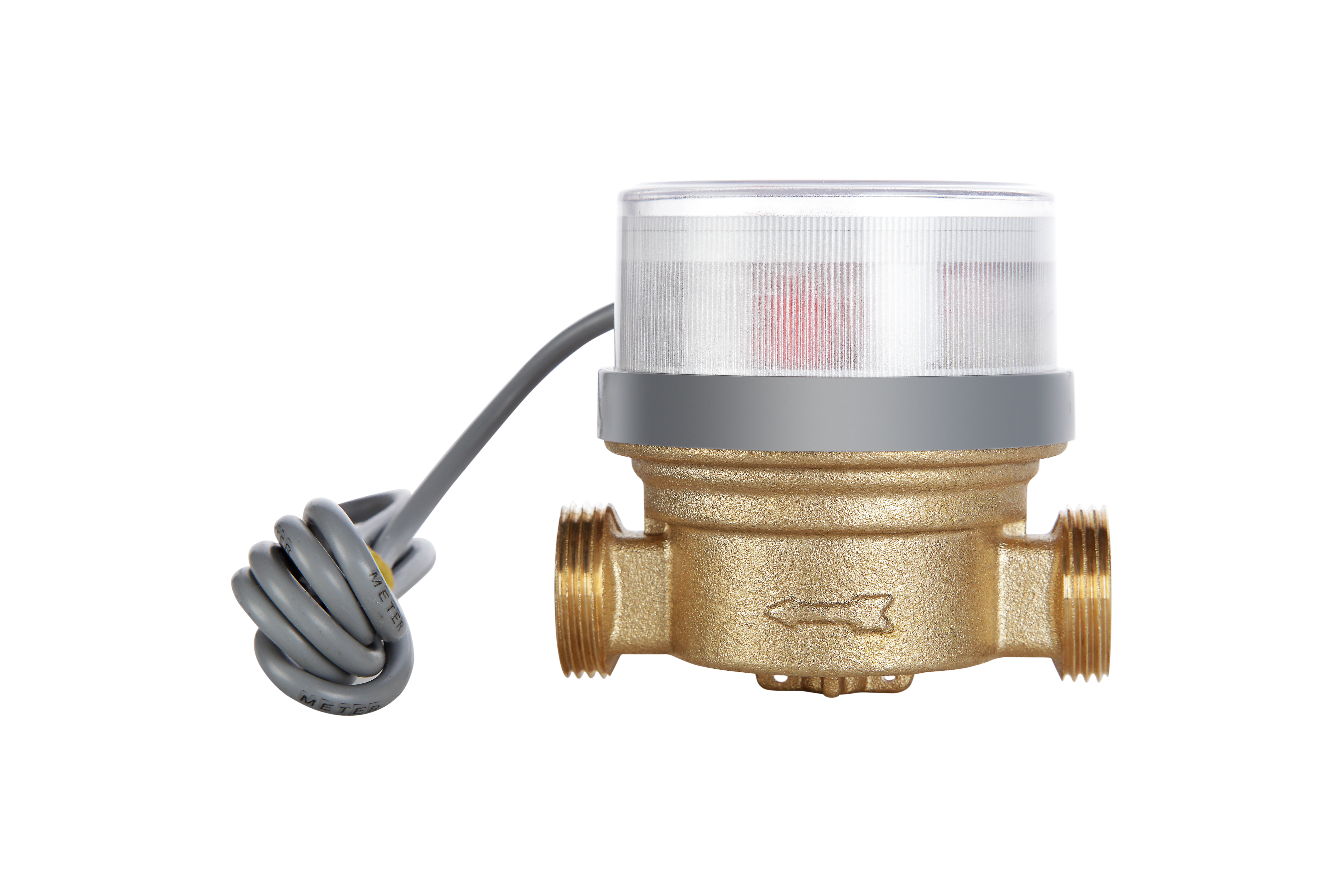

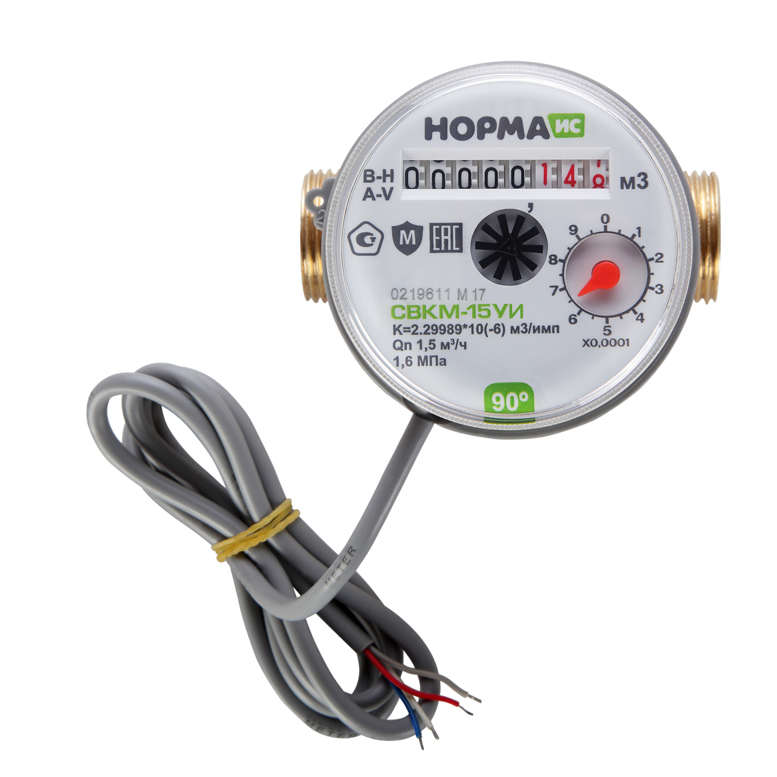

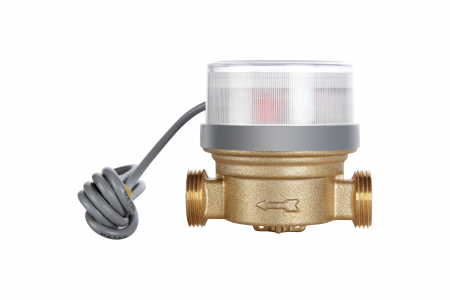

Норма СВКМ-15 УИ, L=80 мм
Универсальный
Description
Описание
Счетчик воды для установки в квартирах.
Оснащены надежным измерительным механизмом, исключающим срывы при пограничных расходах воды. Крыльчатка из полипропилена (PP) выдерживает высокую температуру до +90°С и значительные нагрузки.
Дистанционный съем показаний (по отдельному заказу) обеспечивается через датчик. Передаточный коэффициент (цена импульса) указывается при заказе потребителем. Он может быть равен от 0,01 до 10 м3/имп и указывается в паспорте счетчика.
Параметры низкочастотных импульсов:
- амплитуда импульсов – 3…3,8 В;
- полярность - положительная.
В цепи датчика может быть внешний источник питания постоянного тока напряжением не более 3,6 В.
Стабильная герметичность.
Длина базы - 80 мм.
Материал корпуса - латунь
Технические характеристики
Диаметр условного прохода, мм
15
Конструкция счетчика
Механический
Вид счетчика
Сухоходный
Принцип работы
Одноструйный
Рабочая температура, °С
+5...+95
Минимальный расход воды (класс А), Qmin, м3/ч
0,06
Минимальный расход воды (класс В), Qmin, м3/ч
0,03
Минимальный расход воды (класс C), Qmin, м3/ч
0,015
Переходный расход воды (класс А), Qt, м3/ч
0,15
Переходный расход воды (класс B), Qt, м3/ч
0,12
Переходный расход воды (класс C), Qt, м3/ч
0,023
Номинальный расход воды, Qn, м3/ч
1,5
Максимальный расход воды, Qmax, м3/ч
3,0
Максимальное рабочее давление, МПа
1,6
Потеря давления при Qmax, не более, МПа
0,1
Порог чувствительности
не более 0,5qmin
Емкость счетного устройства, м3
99999,999
Цена деления младшего разряда счетного устройства, м3
0,0001
Средняя интенсивность магнитного поля, низ/верх, не более, мкТл
650/450
Масса не более, кг
0,65
Длина L1, мм
80
Высота H, мм
77
Ширина, мм
87
Размер резьбы присоединения на патрубке G1, дюйм
3/4
Размер резьбы присоединения на штуцере G2, дюйм
1/2
Размер резьбы присоединения на гайке G1, дюйм
3/4
