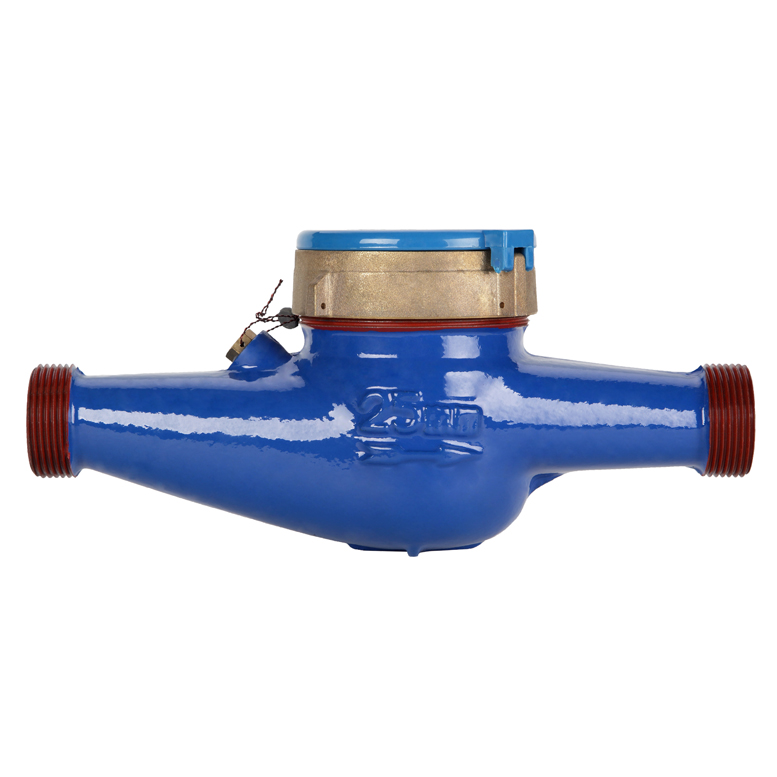

Норма СВКС-25 ХИ
Для холодной воды
Description
Описание
Счетчик воды для установки в многоквартирных домах, объектах коммунального хозяйства и частном секторе, на промышленных объектах.
Сконструирован таким образом, что происходит разделение потока воды перед крыльчаткой на 6-8 струй для снижения турбулентности, благодаря чему обеспечиваются более точные показания и длительный ресурс по сравнению с одноструйными приборами.
Специальная конструкция крыльчатки, защищенной лопастным колесом, выдерживает температуру до +50°С и значительные нагрузки.
Возможно изготовления прибора с защитой счетного механизма по IP 68.

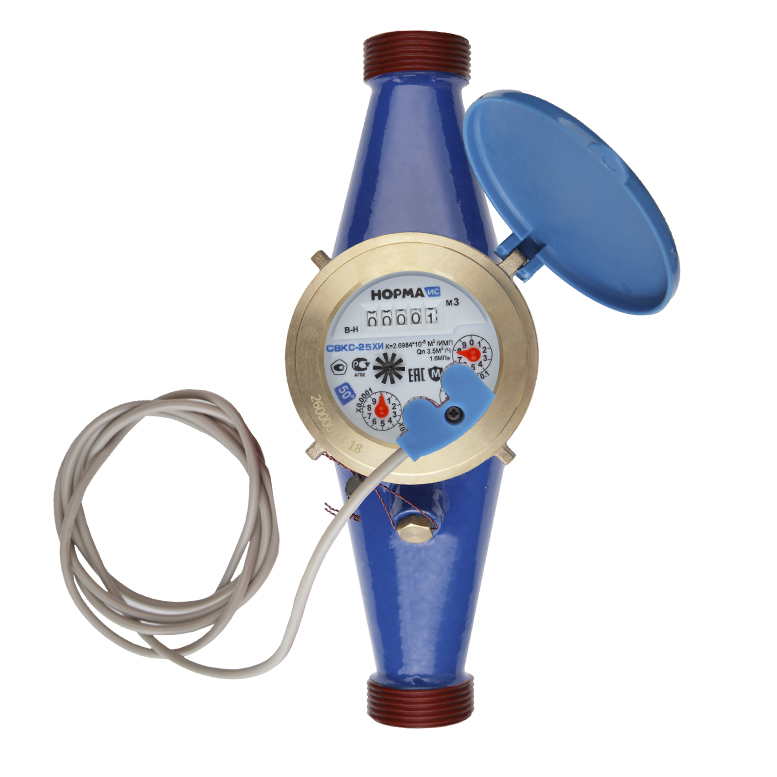

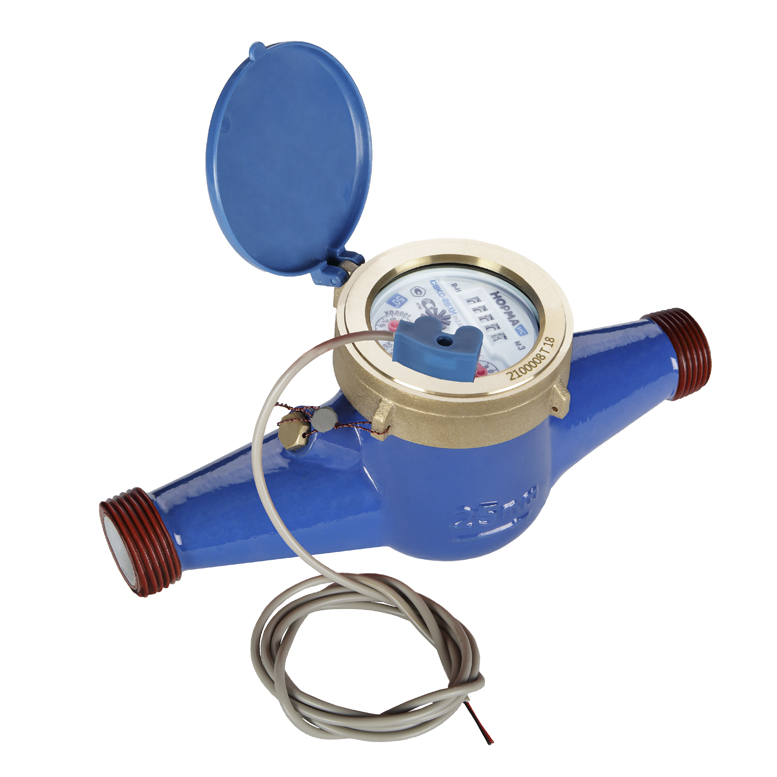

Счетчики серии СВКС в импульсном исполнении оснащены датчиком для дистанционной передачи низкочастотных импульсов с ценой деления от 0,01 до 100 м3.
Поставляется с комплектом монтажных частей.
Материал корпуса - чугун
Технические характеристики
Диаметр условного прохода, мм
25
Конструкция счетчика
Механический
Вид счетчика
Сухоходный
Принцип работы
Многоструйный
Рабочая температура, °С
+5...+50
Минимальный расход воды (класс В), Qmin, м3/ч
0,07
Переходный расход воды (класс B), Qt, м3/ч
0,28
Номинальный расход воды, Qn, м3/ч
3,5
Максимальный расход воды, Qmax, м3/ч
7,0
Максимальное рабочее давление, МПа
1,6
Потеря давления при Qmax, не более, МПа
0,1
Порог чувствительности
не более 0,5qmin
Емкость счетного устройства, м3
99999,999
Цена деления младшего разряда счетного устройства, м3
0,0001
Средняя интенсивность магнитного поля, низ/верх, не более, мкТл
650/450
Масса не более, кг
1,85
Длина L1, мм
260
Высота H, мм
120
Ширина, мм
104
Размер резьбы присоединения на патрубке G1, дюйм
1 1/4
Размер резьбы присоединения на штуцере G2, дюйм
1
Размер резьбы присоединения на гайке G1, дюйм
1 1/4
