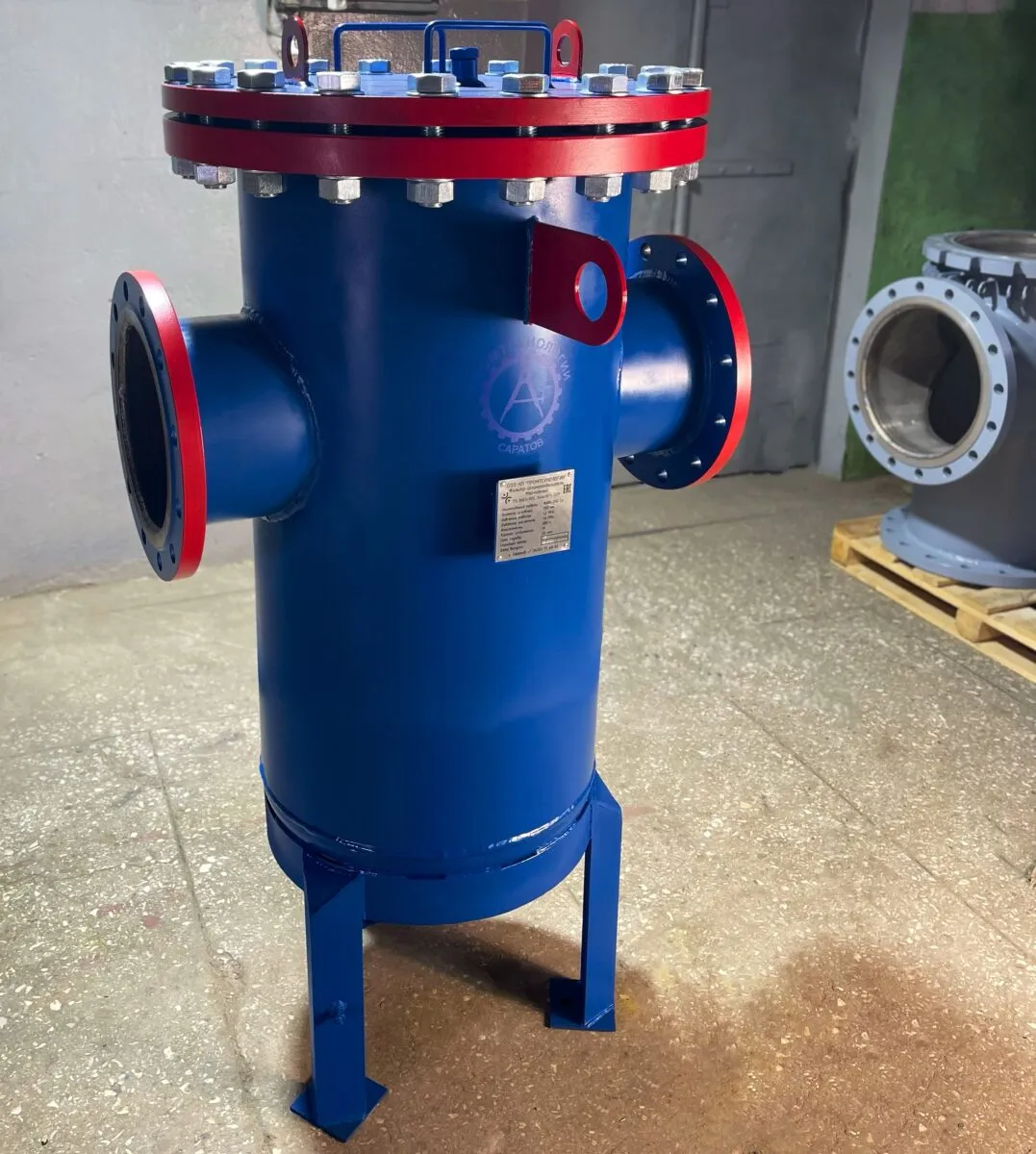

Шламоотделитель магнитный ФШМ-32

Описание

Фильтры шламоотводители магнитные ФШМ производства ООО «Промтехнологии» применяются для очистки холодной, горячей воды и неагрессивных жидких сред от ферромагнитных и других механических загрязнений.

Фильтры-шламоотделители магнитные предназначены для работы в вертикальном положении.

Температура среды до +120°С (при специальном исполнении до +150 °С). Фильтр-шламоотделитель ФШМ, задерживает уносимые водой загрязнения очень раздробленные в виде постоянной фазы и взвеси (магнитный шлам) без опасности дефекта требуемой циркуляции.

Фильтры шламоотводители ФШМ предназначены для установки перед теплообменниками, насосами, контрольно-измерительной аппаратурой.

Преимущества магнитных шламоотводителей ФШМ-32

• Возможность производства  фильтра ФШМ под индивидуальные требования заказчика
• Кратчайшие сроки изготовления и поставки фильтра
• Срок службы -25 лет
• Продукция предприятия «Промтехнологии» имеет декларацию соответствия ТР/ТС
• Конструкция фильтра ФШМ успешно опробована в течение нескольких лет
• Максимальная простота и дуракоустойчивость фильтра
• Фильтр ФШМ, надежен в эксплуатации и обслуживании как легендарный русский танк Т-34

Технические характеристики фильтров ФШМ Ду 32 мм

• Рабочая среда: — вода
• Рабочее давление: — до 1,6 МПа;
• Максимальная рабочая температура: +120°C, (в спец.исполнении +150°C)
• Присоединение фланцевое по ГОСТ 33259-2015
• Размер ячейки сетки: — 1000х1000 мкм.
• Материал корпус фильтра, фланцы, внутренние элементы: ст20, ст3, 09Г2С
• Материал перегородки, кассета, сетка: 12Х18Н10Т, AISI304 или аналоги
• Магнитная система: Ne-Fe-B

Модификации

Принцип работы

Фильтр шламоотделитель магнитный ФШМ-32 представляет собой устройство с цилиндрическим корпусом, в котором последовательно применяется три принципа очистки: инерционный, магнитный и фильтрационный.

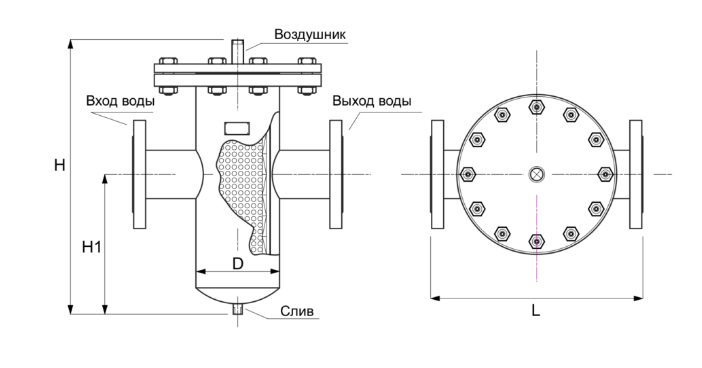

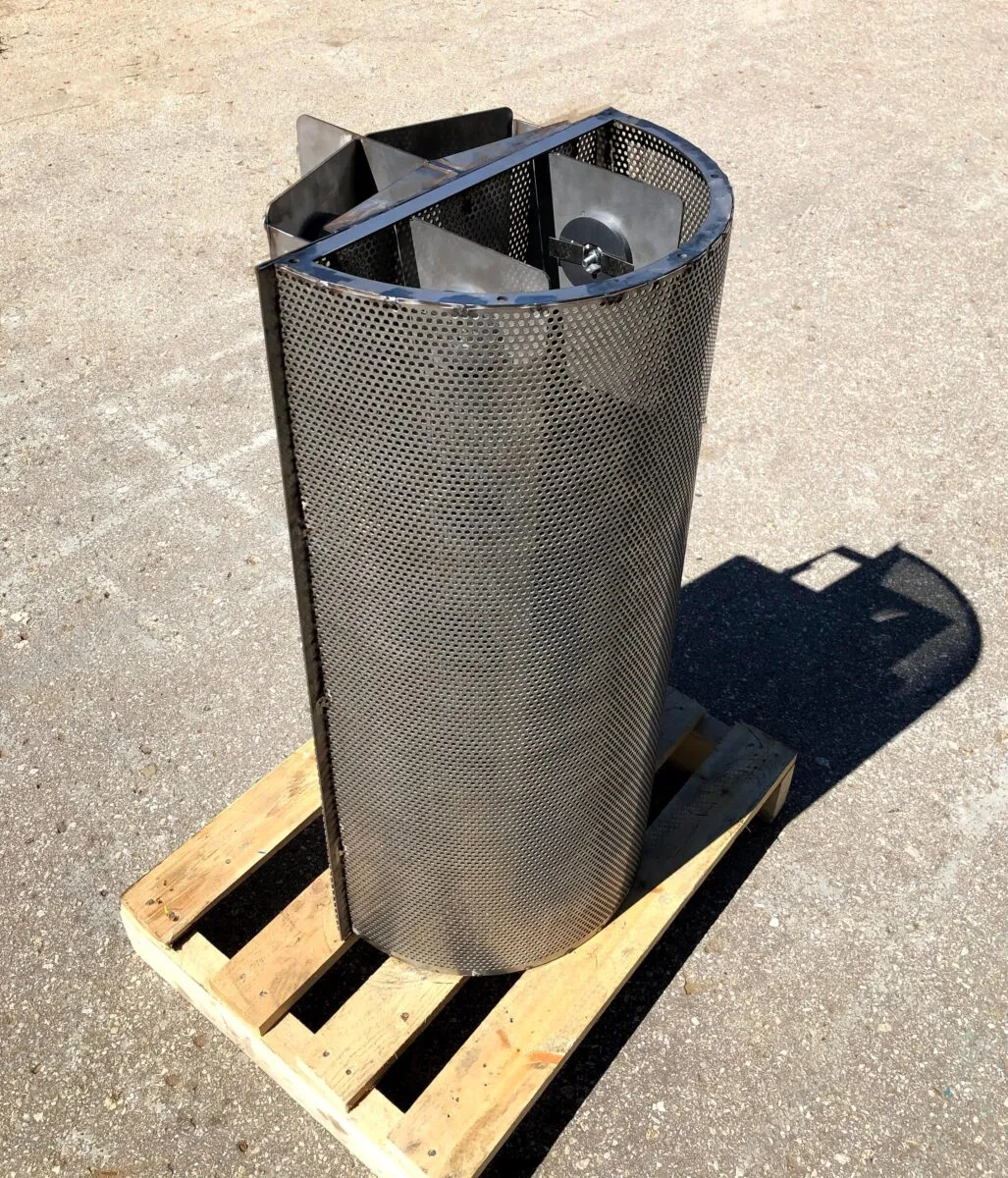

Корпус фильтра состоит из крышки с воздушным клапаном, входным, выходным и дренажным патрубками. Внутри корпуса размещен съемный фильтр-патрон, на перегородках которого установлены ферромагниты.

Фильтр-патрон собран из перегородки, фильтрующий  система,  из мелкоячеистой нержавеющей стальной сетки и с размерами ячейки 1,0х1,0 мм (под заказ- сетка 200 мкм), и решетки с набором постоянных магнитных стержней из коррозионостойкого материала.

При поступлении воды в фильтр ФШМ, скорость и направление потока замедляется, изменяет направление, крупные частицы загрязнения под действием силы тяжести оседают в нижнюю часть фильтра в шламовую камеру. Основной шлам отсеивается уже на этом участке.

Далее вода проходит по лабиринту, организованному специально сконструированными перегородками, на которых установлены ферромагниты, улавливающие загрязнения с размером частиц от 0,5 мкм и более, имеющие парамагнитные свойства или приобретающие их в магнитном поле.

По мере накопления на магнитах эти загрязнения, не смываясь потоком воды, а постепенно сползают в шламовую камеру и при необходимости удаляются через дренажную систему. Установленные магниты имеют очень мощную силу.

Амплитудное значение магнитной индукции на поверхности магнита составляет не менее 50 мТл. Так же, магниты намагничивают воду для предотвращения образования на трубах коррозии и накипи.

Далее поток воды выходит в пространство перед сеткой, где продолжают оседать самые мелкие частицы шлама. На самой мелкоячеистой сетке задерживаются наиболее легкие частицы органического и неорганического происхождения. Очищенная и обработанная магнитным полем вода выходит из шламоотводителя.

Благодаря продуманному конструкторскому решению большая часть загрязнений (до 95%) задерживается до сетчатого фильтра, это позволило, при высокой грязеемкости фильтра, значительно увеличить его цикл работы, то есть продолжительность периода между очистками.

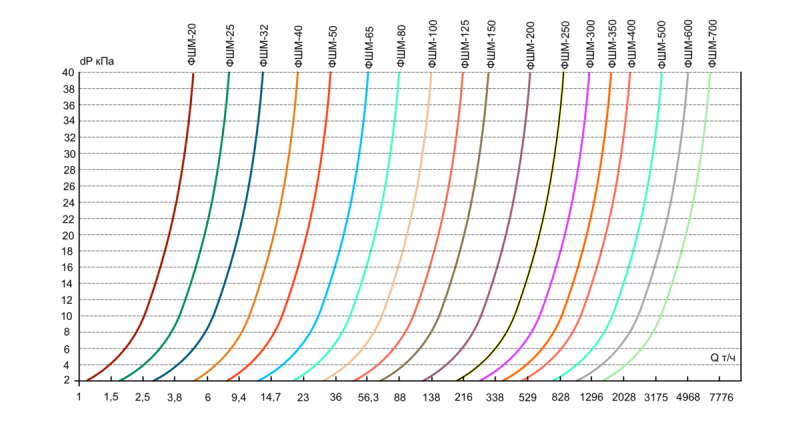

Гидравлическое сопротивление фильтра ФШМ не превышает 10 кПа. При достижении в ходе работы сопротивления 50 кПа, требуется произвести очистку фильтра и фильтрующего элемента. График сопротивлений для фильтров шламоотводителей ФШМ приведен в таблице.

Гидравлическое сопротивление фильтров ФШМ

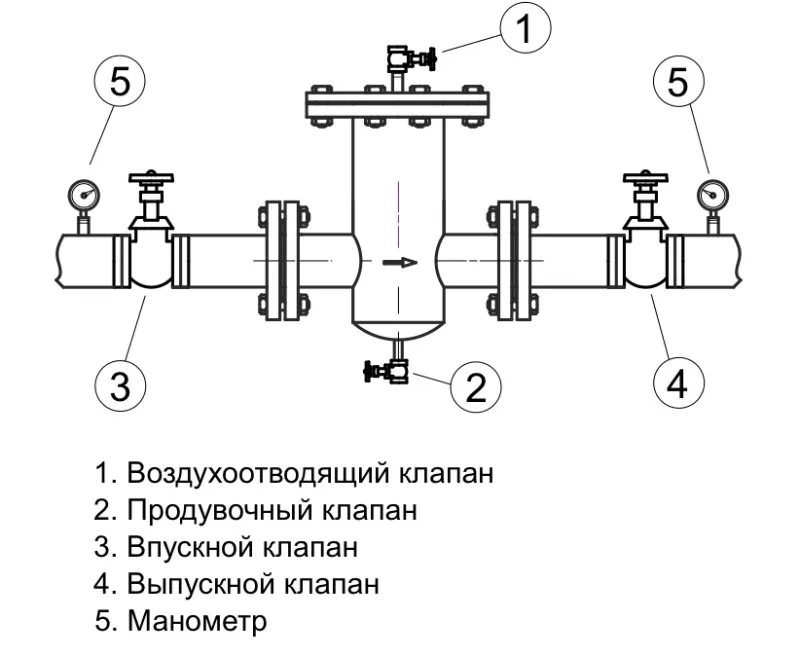

Схема установки фильтра
