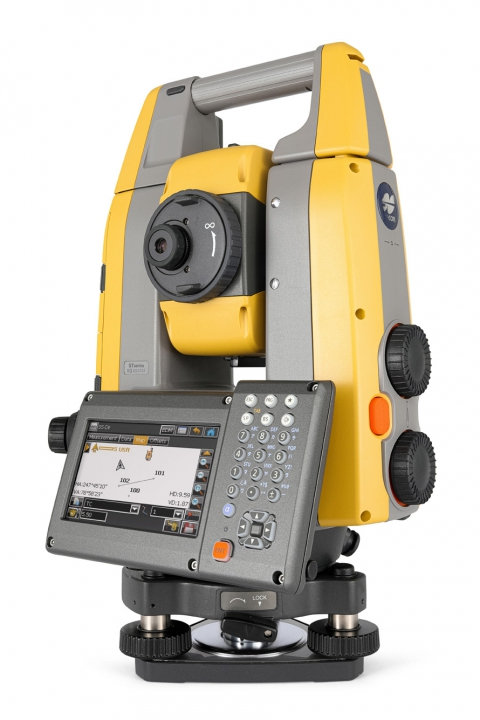

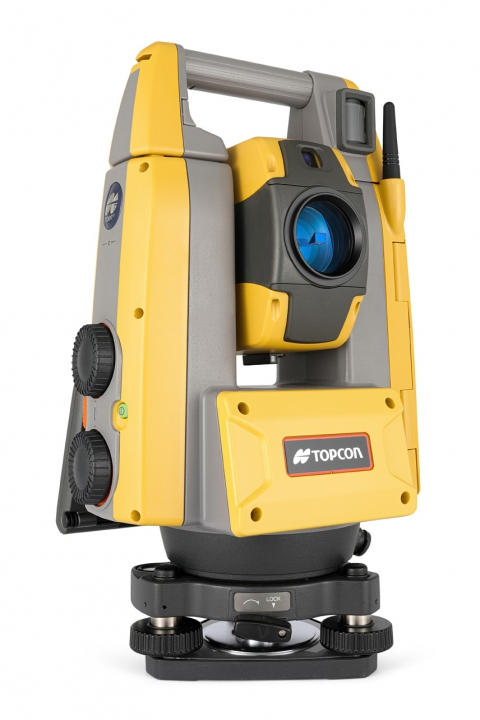

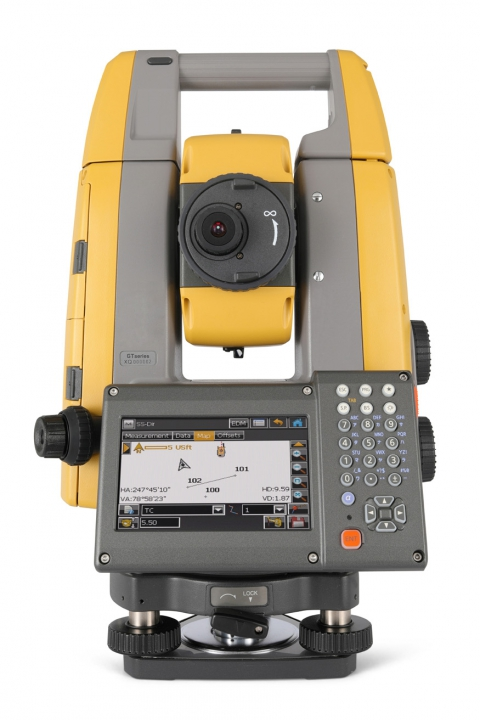

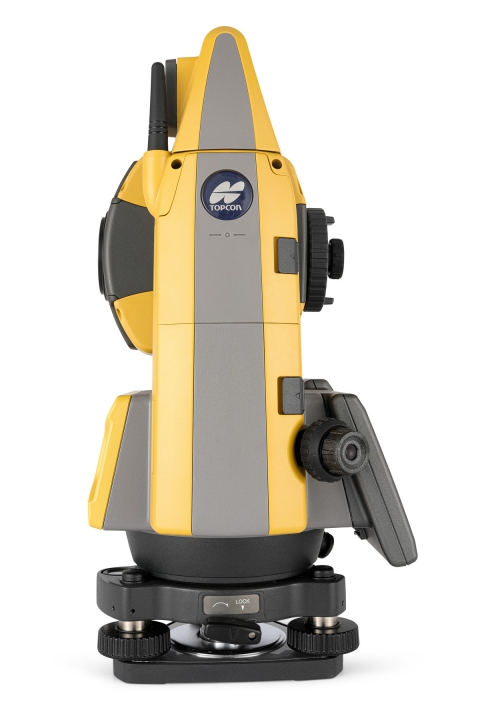

Topcon GT-1202
Роботизированный тахеометр
Description
Назначение
Тахеометр Topcon GT-1202 - универсальное решение для измерений на любые поверхности и работы в одиночку с автоматическим отслеживание призмы. Функционал прибора покрывает практически все приложения, связанные с геодезией и строительством, включая навигацию тяжелой техники, проведение экспертиз и другие виды изысканий.
Особенности и преимущества
Безотражательные замеры до 1000 м. Возможности дальномерного блока электронного тахеометра позволяют специалисту выполнять измерений с меньшим количеством рабочих станций или вовсе отснять небольшой объект целиком с одной точки. Такой формат работы оставляет больше времени на обработку данных и контроль качества результатов.
Трекинг призмы. Topcon GT-1202 самостоятельно прогнозирует и отслеживает перемещение отражателя, что позволяет выполнять большинство задач быстро и без привлечения помощника. Технология UltraTrac обеспечивает точность и стабильность измерений в сложных условиях. Устройство поддерживает отражатели формата 360°, например, модель ATP1.
Мощное ПО. Фирменный программный комплекс MAGNET дает возможность, в зависимости от модели контроллера, начать обработку данных прямо на объекте. ПО удачно сочетается с аппаратной частью Topcon GT-1202, обработка и масштабирование файлов проекта происходят быстро. Экспорт результатов съемки реализован в форматах, совместимым с популярными CAD- и BIM-системами.
Тахеометр + GNSS. Устройство поддерживает режим гибридного позиционирования со спутниковыми приемниками серии Hiper VR. При таком формате съемки специалист на лету переключается между тахеометром и GNSS-решением для фиксации точек, в которых призма находится вне зоны видимости.
Комфортная работа с вехой. Для связи с контроллером Topcon GT-1202 оборудован модулем LongLink Bluetooth, радиус действия которого может доходить до 600 м. Встроенный створоуказатель подсказывает специалисту, в какой точке следует установить веху так, чтобы она оказалась на линии визирования прибора. Скорость измерений на призму была повышена до 10 Гц для более эффективной разбивки.
Эргономика. Прибор максимально легок и мобилен, его габариты сравнимы с моделями технического класса, что упрощает работу на выезде и на объектах со сложным рельефом.
Технические характеристики
| Точность измерения углов | 2” |
|---|---|
| Дальность измерения расстояний | |
| без отражателя | 0.3 - 1000 м |
| на одну призму | 1.3 - 5000 м |
| на отражающую пленку | 1.3 - 500 м |
| Точность измерения расстояний | |
| без отражателя | ± (2.0 мм + 2 ppm) |
| на призму | ± (1.0 мм + 2 ppm) |
| на отражающую пленку | нет данных |
| Интервал измерения расстояний | |
| точный режим | нет данных |
| быстрый режим | нет данных |
| режим слежения | нет данных |
| Центрирование | |
| тип центрира | оптический |
| точность | нет данных |
| створоуказатель | есть |
| целеуказатель | есть |
| Компенсатор | |
| тип | двухосевой жидкостный |
| диапазон работы | ±6’ |
| Зрительная труба | |
| увеличение | 30х |
| подсветка сетки нитей | есть |
| min расстояние фокусировки | 1,3 м |
| Питание | |
| время работы без подзарядки батареи | до 4 ч (при +20ºС (углы и расстояния)) |
| время зарядки | около 8 ч |
| Управление | |
| клавиатура | есть (24 клавиши) |
| дисплей | цветной жидкокристаллический сенсорный экран VWGA 4.3 дюйма |
| Интерфейсы | |
| внешний накопитель | USB флэш диски |
| bluetooth | есть (радиус действия до 600 м) |
| коммуникационные порты | RS-232C, USB (Тип A), USB (Тип mini B) |
| Прочие характеристики | |
| Память | 1GB флеш-память |
| Наводящие винты | нет данных |
| Влагопылезащита | IP65 |
| Масса | 5.8 кг |
| Рабочая температура | –20°C до + 50°C |
| Программное обеспечение | MAGNET Field On-Board (определение координат; обратная засечка; проектирование трассы, поперечников; измерение недоступного расстояния, превышения; обмер рулеткой; измерения со смещениями; вынос в натуру (точки, линии, точки относительно базовой линии, пересечения, кривой, спирали, ЦМР, точки в направление, трассы и т.д.); координатная геометрия; уравнивание хода; Загрузка и работа с ЦМР и ЦММ; отображение результатов измерений или расчетов на миникарте; рисовка простейших элементов в процессе работы); автоматизированная программа "Угловые приемы"; автоматизированная программа "мониторинг"; сканирование |
| Формат данных | SOKKIA SDR33, TOPCON (в т.ч. gts6 / gts7), AutoCAD (dxf / dwg), ESRI Shape, TDS, LandXML, MOSS GENIO, CSV, Microstation, KML, KMZ, PDF |
| Страна изготовления | Япония |
| Габариты | 355 x 212 x 172 мм |
| Гарантийный срок | 3 года |
