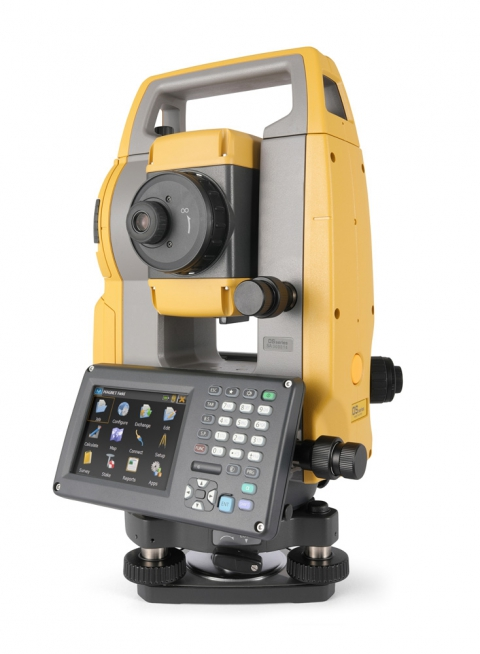

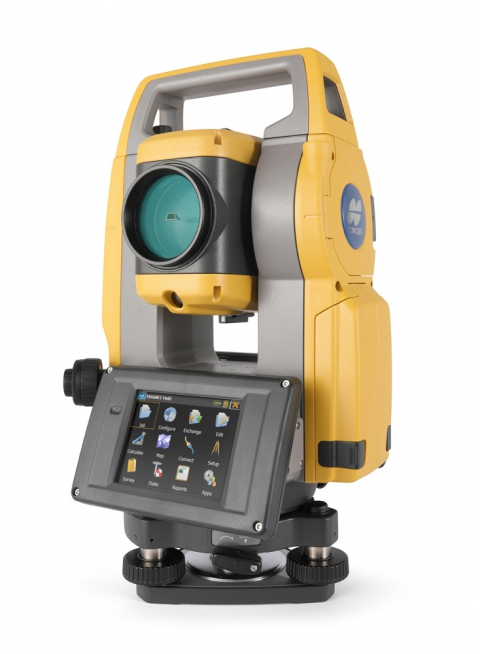

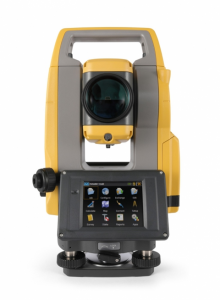

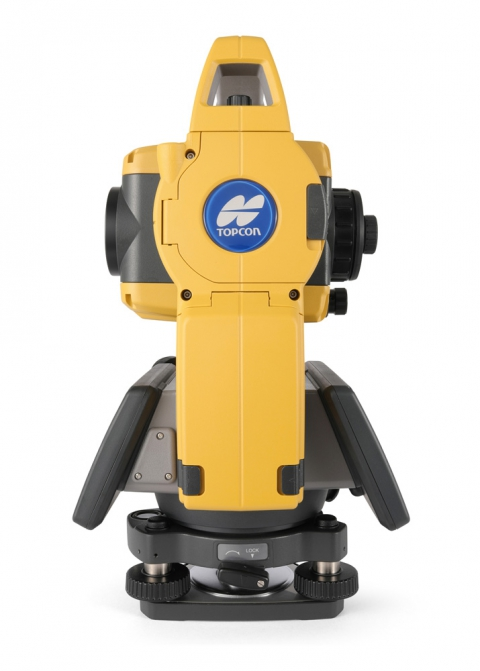

TOPCON OS-203L
ИНЖЕНЕРНЫЙ ТАХЕОМЕТР
Description
Назначение
Тахеометр Topcon OS-203L - компактный прибор для быстрого и точного проведения инженерно-строительных изысканий.
TOPCON OS-203L имеет современное техническое оснащение и широкие возможности программного обеспечения MAGNET Field построенное на современной операционной системе Windows EC7. Прибор работает при температурах до -35°С, позволяя эксплуатировать его даже в самых суровых условиях. Новый фазовый дальномер уверенно выполняет измерения без отражателя до 1000 метров, что позволяет охватить значительное количество объектов без необходимости перестановки инструмента.
Ключевые преимущества
- Замеры на любые поверхности в диапазоне до 1000 м, призмы (обычные и мини), отражательные пленочные марки.
- Отличное быстродействие - вы получаете результат меньше, чем за секунду.
- Четкий сенсорный экран, все функции продублированы на клавиатуре.
- До 20 часов измерений на одном заряде аккумулятора.
- Надежность - корпус выполнен из металла и защищен по стандарту IP65.
- Закрытый отсек для подключения USB-накопителя.
- Гибкая ОС Windows открывает доступ к широкому спектру приложений.
Особенности и преимущества
Продуманная эргономика. Кнопка съемки расположена на боку Topcon OS-201L, благодаря чему во время запуска замера не происходит смещения прибора. Наводящие винты с закрепительным механизмом также способствуют повышению достоверности данных.
Удобная работа на призму. Электронный тахеометр оборудован Bluetooth-модулем с технологией Longlink для связи с полевым контроллером на расстоянии до 300 м. Также предусмотрен лазерный целеуказатель, сообщающий специалисту с вехой и отражателем, где расположена линия визирования.
Комфортная съемка сложном окружении. Подсветка клавиатуры и сетки нитей тахеометра Topcon OS-201L особенно актуальна при плохой погоде или в сумерки. Для изысканий в шахта и других плохо освещенных местах служит яркий лазерный целеуказатель. Стесненная обстановка также не будет проблемой - минимальная дистанция измерения составляет всего 30 см.
Инженерный функционал. ПО Magnet Field с функциями для геодезистов, строителей и специалистов по землеустройству упрощает работу. На сенсорном экране можно выполнить все необходимые вычисления и дополнить их комментариями, описывающими ход проекта или текущее состояние объекта. Мощная аппаратная часть устройства максимально сокращает время обработки данных.
Технические характеристики
| Точность измерения углов | 3” |
|---|---|
| Дальность измерения расстояний | |
| без отражателя | 0.3 - 1000 м |
| на одну призму | 1.3 - 6000 м |
| на отражающую пленку | 1.3 - 500 м |
| Точность измерения расстояний | |
| без отражателя | ± (2 + 2x10-6 х D) |
| на призму | ± (1.5 + 2x10-6 х D) |
| на отражающую пленку | ± (2 + 2x10-6 х D) |
| Интервал измерения расстояний | |
| точный режим | 0.9 с |
| быстрый режим | 0.7 с |
| режим слежения | 0.4 с |
| Центрирование | |
| тип центрира | оптический (лазерный опционально) |
| точность | < 0.5 мм |
| створоуказатель | есть (зелёный / красный), три уровня яркости, видимость до 150 м |
| целеуказатель | есть |
| Компенсатор | |
| тип | двухосевой |
| диапазон работы | ±6’ |
| Зрительная труба | |
| увеличение | 30х |
| подсветка сетки нитей | есть |
| min расстояние фокусировки | нет данных |
| Питание | |
| время работы без подзарядки батареи | до 20 ч (при +20ºС (углы и расстояния)) |
| время зарядки | около 8 ч |
| Управление | |
| клавиатура | есть (29 клавиш с подсветкой на панели управления + клавиша на боковой панели) |
| дисплей | два цветных 3,5 дюймовых TFT QVGA дисплея с сенсорным вводом |
| Интерфейсы | |
| внешний накопитель | USB флэш диски (до 32 ГБ) |
| bluetooth | есть (радиус действия до 300 м) |
| коммуникационные порты | RS232C / USB 2.0 Host (Тип А) / USB тип miniB |
| Прочие характеристики | |
| Память | 1GB флеш-память |
| Наводящие винты | односкоростные с закрепительными механизмами |
| Влагопылезащита | IP65 |
| Масса | 5.7 кг |
| Рабочая температура | –35°C до + 50°C |
| Программное обеспечение | MAGNET Field операции с файлами и проектами (создание, настройки, преобразования, импорт и экспорт в различные форматы) создание элементов (точка, группы точек, слои, площади, плоскости, поверхности, линейные объекты, трассы) координатная геометрия (ОГЗ, точка в направлении, научный калькулятор, создание кривых, вычисление площади, вычисление углов, вычисление пересечений, вычисления элементов с заданным смещением, преобразования точек, уравнивание хода, объем по ЦМР, горизонтали, создание плана) интерактивная карта (создание и редактирование элементов на карте, вынос элементов с карты, операции со слоями) установка станции (Обратная засечка 2D и 3D, ориентирование на известной станции, определение отметки станции, задание станции относительно известной линии, сдвиг станции) топосъемка (отображение измерений на интерактивной настраиваемой карте) разбивка (точек, линий, кривых, трасс, откосов, вынос относительно ЦМР) встроенная справочная система (с привязкой к пунктам меню) Basic режим простые измерения с сохранением данных; обратная засечка; определение координат; вынос точек; измерения со смещением; высота недоступного объекта; определение недоступного расстояния; вычисление площади |
| Формат данных | SOKKIA SDR33, TOPCON (в т.ч. gts6 / gts7), AutoCAD (dxf / dwg), ESRI Shape, TDS, LandXML, MOSS GENIO, CSV, Microstation, KML, KMZ, PDF |
| Габариты | нет данных |
| Страна изготовления | Япония |
| Гарантийный срок | 5 лет |
