ПРИБОР УЛЬТРАЗВУКОВОЙ УКС-МГ4

Описание

Прибор УКС-МГ4 предназначены для контроля дефектов, определения прочности бетона ультразвуковым методом в сборных и монолитных бетонных и железобетонных изделиях и конструкциях по ГОСТ 17624, определения прочности силикатного кирпича по ГОСТ 24332 и других твердых материалов на основе измерения времени распространения импульсных ультразвуковых колебаний (УЗК) на установленной базе прозвучивания. Снабжены устройством автоматического определения силы прижатия ПЭП с заданием параметров УЗК импульсов, подсветкой дисплея.

При работе с прибором УКС-МГ4 используется поверхностный метод прозвучивания.

Функциональные особенности

• Измерение времени и скорости распространения ультразвука в материалах при поверхностном прозвучивании
• Определение прочности строительных материалов по установленной градуировочной зависимости
• Оценка прочности бетонов неизвестного состава по градуировочным характеристикам ЦНИИОМПТ
• Возможность установки индивидуальных градуировок для различных видов стройматериалов
• Определение глубины трещин
• Поиск дефектов по аномальному уменьшению скорости распространения ультразвука
• Архивация получаемой в результате измерений информации в памяти прибора, с фиксацией времени, даты, вида, характеристики стройматериала и коэффициента вариации (объем памяти 10000 результатов).
• Передача информации, полученной в результате измерений, на ПК

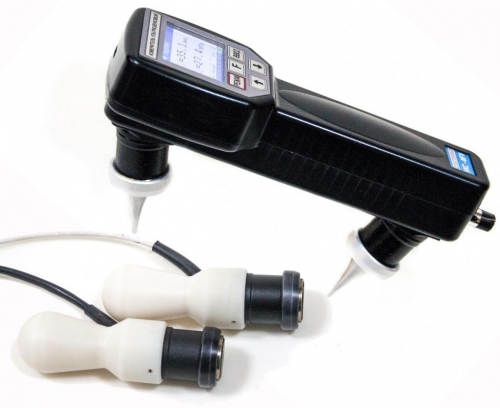

Электронный блок прибора совмещен с преобразователями для поверхностного прозвучивания (база 120мм), что обеспечивает удобство в работе, малые габариты и вес.

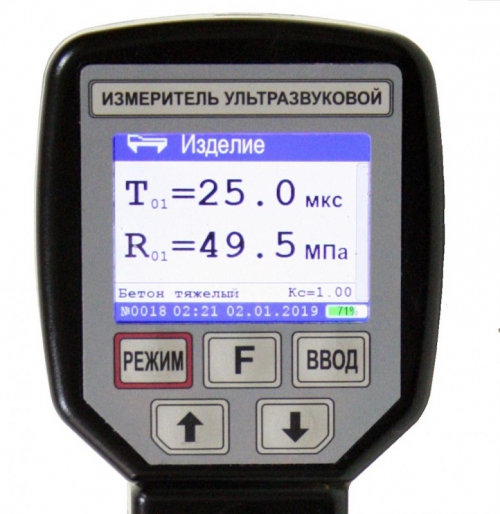

УКС-МГ4 выпускается в новой версии прибора с увеличенным цветным дисплеем и регулируемой подсветкой. В приборе добавлены дополнительные функции:

• Корректировка скорости распространения УЗК в зависимости от влажности, в соответствии с ВСН 66 30 – 72
• Определение динамического модуля упругости бетона по измеренной скорости и введенной в прибор значениях плотности и поправочного коэффициента
• Вывод графика ультразвукового сигнала с возможностью точной настройки параметров приемника прибора

Область применения прибора: строящиеся и эксплуатируемые здания и сооружения, гидротехнические сооружения, сооружения с затрудненным двухсторонним доступом к контролируемым участкам, предприятия стройиндустрии.

Примечание: В соответствии с ГОСТ 18105 ультразвуковой метод отнесен к косвенным методам определения прочности бетона. В связи с чем, определение прочности бетона производится по предварительно установленным градуировочным зависимостям между прочностью бетона, установленной одним из разрушающих или прямых неразрушающих методов, и косвенными характеристиками прибора.

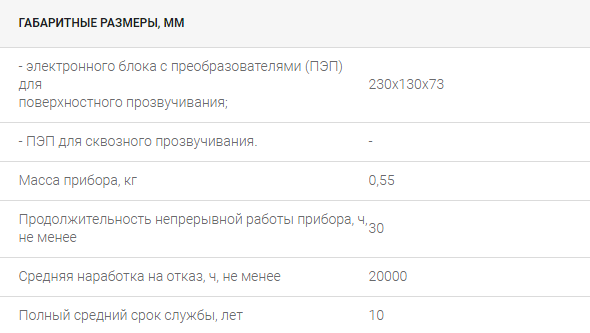

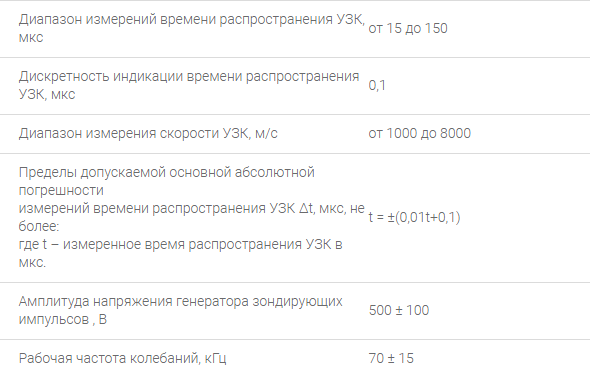

Технические характеристики
