Успех АТГ-410.10
Бюджетный комплект морозоустойчивого исполнения с генератором мощностью 20 Вт
Description

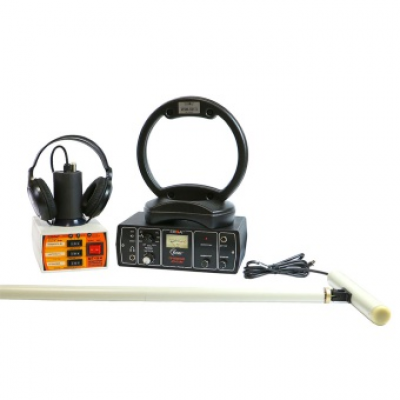

Трассотечеискатель Успех АТГ-410.10 – универсальный многофункциональный комплект, в котором объединены три устройства:
- трассоискатель с электромагнитным датчиком;
- трассоискатель с акустическим датчиком;
- течеискатель с акустическим датчиком.
Решаемые задачи
- Трассировка кабеля и определение глубины залегания.
- Поиск места повреждения силового кабеля.
- Поиск металлических трубопроводов и определение глубины залегания.
- Поиск мест пересечения трубопроводов и кабеля.
- Определение мест утечки.
Назначение
Комплект трассотечепоисковый Успех АТГ-410.10 предназначен для:
- определения местоположения и глубины залегания скрытых коммуникаций;
- определения мест повреждения кабельных линий;
- обследования участков местности перед проведением земляных работ;
- проведения работ по поиску скрытой проводки;
- обнаружения мест разгерметизации трубопроводов на глубине до 3 м.
Особенности
Особенности трассотечеискателя Успех АТГ-410.10
- Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт).
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.

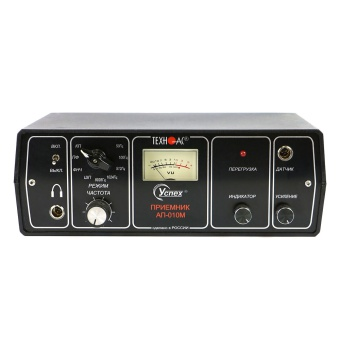

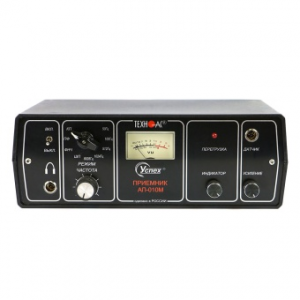

Особенности приемника АП-010М
- Аналоговый трассопоисковый приемник.
- Стрелочный индикатор уровня сигнала.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8928 Гц, режим “Широкая Полоса”), частотные фильтры.
- Морозоустойчивый, работа при температурах до -30°С.
- Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).

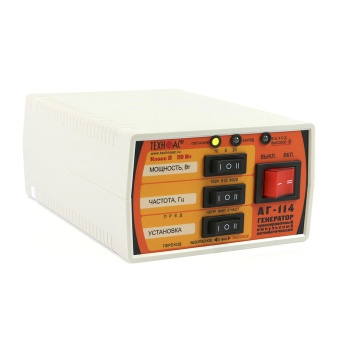

Особенности генератора АГ-114
- Прост в эксплуатации и не требует высокой квалификации персонала.
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность выбора мощности в зависимости от решаемых задач.
- Автоматическое повторное согласование при изменении мощности.
- Длительное время непрерывной работы от собственного аккумулятора.
- Небольшие габариты и вес.
Принцип работы
Режим трассопоиска
- Пассивный поиск (трассопоиск без использования генератора)
Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).
При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.
- Активный поиск (трассопоиск с использования генератора)
Подключить головные телефоны и ЭМД к приемнику.
Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8928», «х3». На приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода).
- Поиск места повреждения силового кабеля (трассопоиск с использования генератора)
Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД).
Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).
Режим течепоиска
Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ».
Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.
Область применения
- ЖКХ.
- Теплосети.
- Водоканал.
Технические характеристики
Характеристики приемника АП-010М
| Параметр | Значение |
|---|---|
| Девять режимов работы на 26 частотных диапазонах, Гц | 50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап.), «ПФ» (10 диап.) |
| Общий коэффициент усиления по звуковому тракту, дБ | 35 |
| Напряжение питания, В Тип элементов питания |
9+1-2,5 6 х 1,5 В (батареи типа С) |
| Мощность, подводимая к головным телефонам, мВт | 100 |
| Потребляемая мощность, не более, Вт | 0,9 |
| Габаритные размеры прибора, не более, мм | 250х90х147 |
| Масса, не более, кг | 1,5 |
Характеристики генератора АГ-114
| Параметр | Значение |
|---|---|
| Частоты генерируемого сигнала, Гц | |
| Частота 1 | 512 ± 0,5 |
| Частота 2 | 1024 ± 1 |
| Частота 3 | 8928 ± 8 |
| Режимы генерации | |
| Режим 1 | непрерывный |
| Режим 2 | импульсные посылки |
| Режим 3 | импульсный трехчастотный |
| Длительность импульса, мс | |
| Режим 2, 3 | 100 |
| Частота следования импульсов, Гц | |
| Режим 2 | 1 |
| Режим 3 | 2 |
| Мощность, отдаваемая генератором в нагрузку, Вт | |
| Мощность 1 («5 Вт») | 5 ± 1,25 |
| Мощность 2 («10 Вт») | 10 ± 2,5 |
| Мощность 3 («20 Вт») | 20 ± 5 |
| Допустимое сопротивление нагрузки, Ом | любое |
| Диапазон сопротивлений согласованной нагрузки, Ом | |
| Мощность 1 («5 Вт») | 0,3…1000 |
| Мощность 2 («10 Вт») | 0,3…500 |
| Мощность 3 («20 Вт») | 0,3…250 |
| Напряжение на выходе, В | |
| Ограниченное по умолчанию | 36 |
| Максимальное | 72 |
| Согласование с нагрузкой | автомат., 20-ти ступенчатое |
| Время согласования максимальное, не более, с | 12 |
| Допустимое внешнее напряжение питания, В | 11...15 |
| Источники питания | |
| Встроенный аккумулятор: - напряжение, В - емкость, Ач |
12 2,2 |
| Сетевой блок | 15 В / 4,4 А max |
| Время зарядки штатного аккумулятора не более, ч | 5 |
| Габаритные размеры генератора, не более, мм | 190х140х80 |
| Вес генератора в чехле, не более, кг | 2,5 |
Характеристики акустического датчика АД-240
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 60х130 |
| Масса, не более, кг | 0,95 |
Характеристики электромагнитного датчика ЭМД-227М
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 8928, 1024, 512 |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
Характеристики индукционной антенны ИЭМ-301.2
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
