Успех АТГ-425.20Н

Комплект с интеллектуальным алгоритмом выявления утечек и необходимым набором функций для трассопоиска
Description

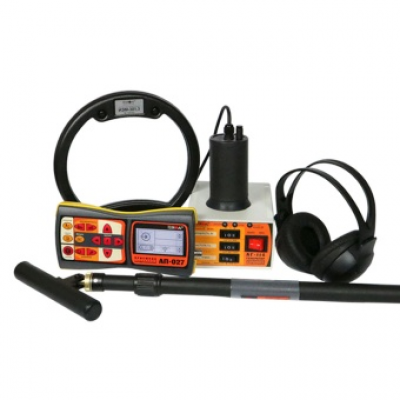

Трассотечеискатель Успех АТГ-425.20Н - универсальный многофункциональный комплект, в котором объединены три устройства:

  1. трассоискатель с электромагнитным датчиком;
  2. трассоискатель с акустическим датчиком;
  3. течеискатель с акустическим датчиком.

Решаемые задачи

  • Трассировка кабеля и определение глубины залегания.
  • Поиск места повреждения силового кабеля.
  • Поиск металлических трубопроводов и определение глубины залегания.
  • Поиск мест пересечения трубопроводов и кабеля.
  • Определение мест утечки.

Назначение

  • Определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора.
  • Определения мест повреждения кабельных линий.
  • Обследования участков местности перед проведением земляных работ.
  • Проведения работ по поиску скрытой проводки.
  • Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

Особенности

  • Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт).
  • Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
  • Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.

Особенности приемника АП-027

  • Цифровой трассопоисковый приемник.
  • Большой ЖК дисплей с переключаемыми режимами работы.
  • Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
  • Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц).
  • Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).
  • Класс защиты корпуса от внешних воздействий IP54.

Особенности генератора АГ-114.1

  • Прост в эксплуатации и не требует высокой квалификации персонала.
  • Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
  • Возможность выбора мощности в зависимости от решаемых задач.
  • Автоматическое повторное согласование при изменении мощности.
  • Длительное время непрерывной работы от собственного аккумулятора.
  • Небольшие габариты и вес.

Принцип работы

Режим трассопоиска

  • Пассивный поиск (трассопоиск без использования генератора)

Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).

При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.

  • Активный поиск (трассопоиск с использования генератора)

Подключить головные телефоны и ЭМД к приемнику.

Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод).

Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8192», «х3». На приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода).

  • Поиск места повреждения силового кабеля (трассопоиск с использования генератора)

Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД).

Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8192», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).

Режим течепоиска

Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ».

Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.

Область применения

  • ЖКХ.
  • Теплосети.
  • Водоканал.

Технические характеристики

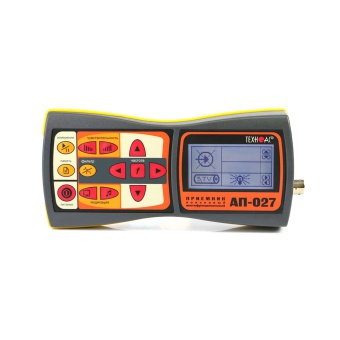

Характеристики приемника АП-027

ПараметрДатчик ЭМД/ДКИ/ДОДК/КИДатчик АД
Вид работы в зависимости от датчика определяется автоматически, при подключении датчика
Вид принимаемого сигнала выбирается оператором как «непрерывный / импульсный» выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц - ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
- ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
«Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
Визуальная индикация ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация головные телефоны - натуральный широкополосный или отфильтрованный сигнал
головные телефоны - синтезированный звук ЧМ -
встроенный излучатель - синтезированный звук ЧМ
Питание напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети;
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.;
- внешний аккумулятор
Время непрерывной работы, не менее 20 часов
Допустимый диапазон температур окружающей среды при эксплуатации -20…+50ºС
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 220x102x42 мм
Масса электронного блока, не более 0,46 кг

Характеристики генератора АГ-114.1

ПараметрЗначение
Частоты генерируемого сигнала, Гц
Частота 1 512 ± 0,25
Частота 2 1024 ± 0,5
Частота 3 8192 ± 4
Режимы генерации
Режим 1 непрерывный
Режим 2 импульсные посылки
Режим 3 импульсный трехчастотный
Длительность импульса, мс
Режим 2, 3 100
Частота следования импульсов, Гц
Режим 2 1
Режим 3 2
Мощность, отдаваемая генератором в нагрузку, Вт
Мощность 1 («5Вт») 5 ± 1,25
Мощность 2 («10Вт») 10 ± 2,5
Мощность 3 («20Вт») 20 ± 5
Допустимое сопротивление нагрузки, Ом любое
Диапазон сопротивлений согласованной нагрузки, Ом
Мощность 1 («5Вт») 0,3…1000
Мощность 2 («10Вт») 0,3…500
Мощность 3 («20Вт») 0,3…250
Напряжение на выходе, В
Ограниченное по умолчанию 36
Максимальное 72
Согласование с нагрузкой автоматическое, 20-ти ступенчатое
Время согласования максимальное, не более, с 12
Допустимое внешнее напряжение питания, В 11...15
Источники питания
Встроенный аккумулятор:
- напряжение, В
- емкость, Ач

12
2,2
Сетевой блок 15 В / 4 А max
Время зарядки штатного аккумулятора не более, ч 5
Габаритные размеры генератора, не более, мм 190х140х80
Вес генератора в чехле, не более, кг 2,5

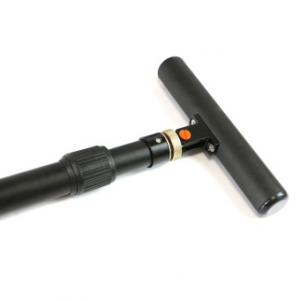

Характеристики электромагнитного датчика ЭМД-247

ПараметрЗначение
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)

Характеристики индукционной антенны ИЭМ-301.3

ПараметрЗначение
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный

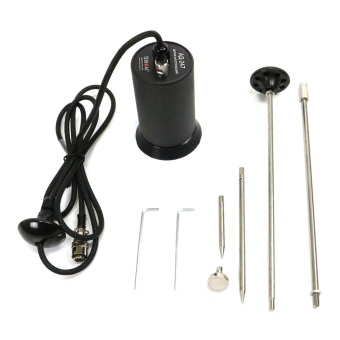

Характеристики датчика акустического АД-247

ПараметрЗначение
Габаритные размеры прибора, не более, мм 60х130
Масса, не более, кг 0,95
