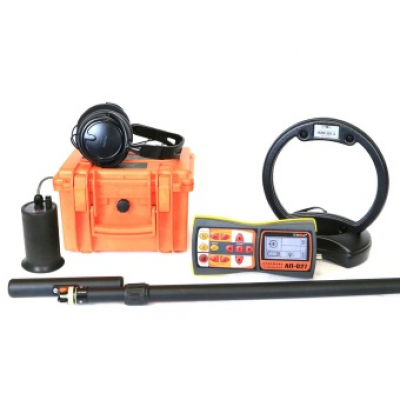

Успех АТГ-525.60Н
Комплект с интеллектуальным алгоритмом выявления утечек и генератором средней мощности
Description
Трассотечеискатель Успех АТГ-525.60Н – универсальный многофункциональный комплект, в котором объединены три устройства:
- трассоискатель с электромагнитным датчиком;
- комплект для поиска повреждений кабеля акустическим методом;
- течеискатель с акустическим датчиком.
Назначение
- Определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора.
- Определения мест повреждения кабельных линий.
- Обследования участков местности перед проведением земляных работ.
- Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.
Особенности

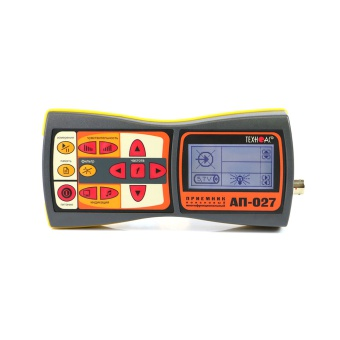

Особенности приемника АП-027
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы.
- Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц).
- Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).
- Класс защиты корпуса от внешних воздействий IP54.

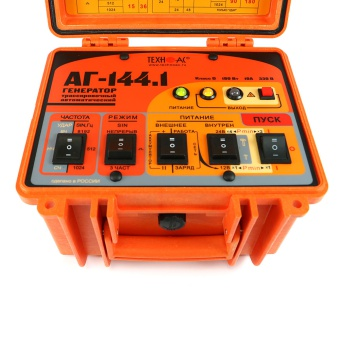

Особенности генератора АГ-144.1
- Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
- Длительное время непрерывной работы от собственного аккумулятора.
Принцип работы
Режим трассопоиска
- Пассивный поиск (трассопоиск без использования генератора)
Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).
При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.
- Активный поиск (трассопоиск с использования генератора)
Подключить головные телефоны и ЭМД к приемнику.
Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод).
Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8928», «х3». На приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода).
- Поиск места повреждения силового кабеля (трассопоиск с использования генератора)
Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД).
Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).
Режим течепоиска
Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ».
Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.
Область применения
- ЖКХ.
- Теплосети.
- Водоканал.
Технические характеристики
Характеристики приемника АП-027
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ | Датчик АД |
|---|---|---|
| Вид работы в зависимости от датчика | определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | выбирается оператором как «непрерывный / импульсный» | выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | - ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; - ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
|
| Звуковая индикация | головные телефоны - натуральный широкополосный или отфильтрованный сигнал | |
| головные телефоны - синтезированный звук ЧМ | - | |
| встроенный излучатель - синтезированный звук ЧМ | ||
| Питание | напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети; - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор |
|
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220x102x42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
Характеристики генератора АГ-144.1
| Параметр | Значение | |
|---|---|---|
| Частоты генерируемого сигнала, Гц | ||
| Частоты SIN f1 / f2 / f3, ±0,1% | 512 / 1024 / 8192 | |
| Частоты следования ударов НЧ / СЧ / ВЧ | 0,5 / 1 / 2 | |
| Режимы генерации | «SIN» «непрерывный» «SIN» «_|¯|_» «SIN» «3 частоты» «УДАР» |
|
| Выходные параметры синусоидальной генерации | ||
| Максимальное выходное напряжение, В: | ||
| - при автономном питании - с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
220 330 140 |
|
| Выходная мощность, Вт: | ||
| - при автономном питании - с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
от 7,5 до 120 от 45 до 180 от 18 до 72 |
|
| Допустимое сопротивление нагрузки | любое (0…∞) | |
| Согласование с нагрузкой | автоматическое | |
| Источники питания | - встроенный аккумуляторный комплект - сетевой блок питания |
|
| Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 | |
| Вес электронного блока, не более, кг | 8,5 | |
| Условия эксплуатации | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС | |
| Класс климатической защиты | IP54 | |

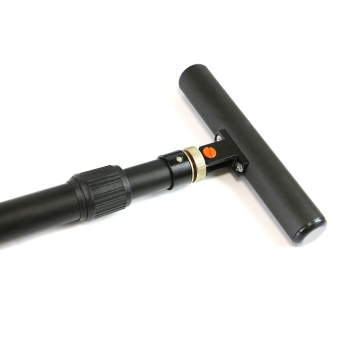

Характеристики электромагнитного датчика ЭМД-247
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
Характеристики индукционной антенны ИЭМ-301.3
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |

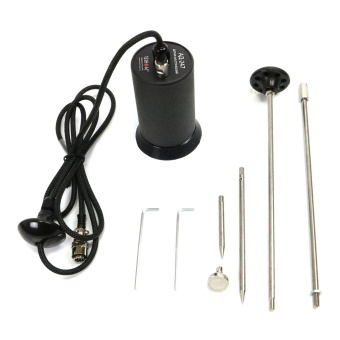

Характеристики датчика акустического АД-247
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 60х130 |
| Масса, не более, кг | 0,95 |
