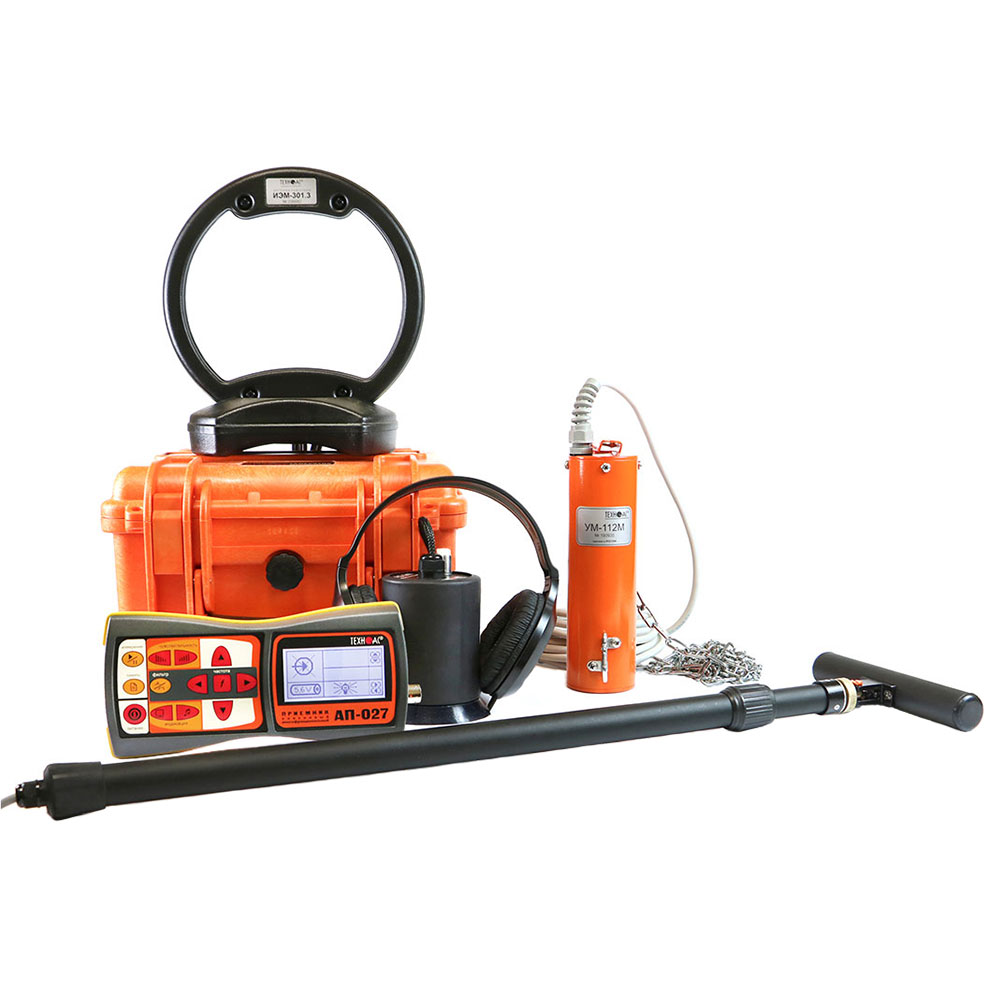

Успех ТПТ-522Н
Трассотечеискатель для диагностики неметаллических и металлических трубопроводов
Description
Назначение
- пределение местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении более 10 км от места подключения генератора.
- Трассировка коммуникаций в канальной и бесканальной прокладке электромагнитным и акустическим методами.
- Определение мест повреждения кабельных линий электромагнитным и акустическим методами.
- Обследование участков местности перед проведением земляных работ.
- Обнаружение мест разгерметизации трубопроводов на глубине до 3 м.
В одном приборе совмещены генератор электромагнитных импульсов и генератор ударной установки.
Особенности трассотечеискателя Успех ТПТ-522Н
Трассотечеискатель для диагностики неметаллических и металлических трубопроводов Успех ТПТ-522Н – универсальный многофункциональный комплект, в котором объединены три устройства:
1. Трассоискатель с акустическим датчиком
- Использованием в работе генератора переменной мощности АГ-144.1 (7,5...180 Вт) и механизма ударного УМ-112М (единственного в России).
- Полным отсутствием паразитных наводок на соседние объекты (трубы).
- Очень высокой точностью локализации.
Акустический метод применяется при определении мест расположения металлических и неметаллических трубопроводов, он незаменим при трассировке металлических трубопроводов в условиях высоких индустриальных помех, когда затруднена электромагнитная локализация (находящиеся рядом коммуникации, такие как трубы, кабели, металлические предметы; индустриальные помехи, такие как линии электропередач, железнодорожные и трамвайные линии и т.д.).
2. Трассоискатель с электромагнитным датчиком
- Возможность выбора мощности от 7,5 до 180 Вт.
- Автоматическое согласование с нагрузкой, что позволяет выдавать определенную мощность сигнала в случайную нагрузку.
- Применяется генерация переменного синусоидального тока (постоянными или кратковременными импульсами).
- Длительное время работы (до 18 часов при выборе малой мощности).
3. Течеискатель с акустическим датчиком
- Высокая чувствительность акустического датчика.
Особенности приемника АП-027
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы.
- Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц).
- Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).
- Класс защиты корпуса от внешних воздействий IP54.
Особенности генератора АГ-144.1
- Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
- Длительное время непрерывной работы от собственного аккумулятора.
Области применения
- Теплосети.
- Водоканал.
- Газораспределительные сети.
Технические характеристики
Характеристики приемника АП-027
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ | Датчик АД |
|---|---|---|
| Вид работы в зависимости от датчика | определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | выбирается оператором как «непрерывный / импульсный» | выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | - ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; - ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
|
| Звуковая индикация | головные телефоны - натуральный широкополосный или отфильтрованный сигнал | |
| головные телефоны - синтезированный звук ЧМ | - | |
| встроенный излучатель - синтезированный звук ЧМ | ||
| Питание | напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети; - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор |
|
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220x102x42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
Характеристики трассировочного генератора АГ-144.1
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Частоты генерируемого сигнала, Гц | |||||
| Частоты SIN f1 / f2 / f3, ±0,1% | 512 / 1024 / 8192 | ||||
| Частоты следования ударов НЧ / СЧ / ВЧ | 0,5 / 1 / 2 | ||||
| Режимы генерации | |||||
| «SIN» «непрерывный» | непрерывная синусоидальная генерация | ||||
| «SIN» «_|¯|_» | кратковременные посылки синусоидального сигнала (длительность импульса 100 мс, частота следования импульсов 1 Гц) |
||||
| «SIN» «3 частоты» | посылки синусоидального сигнала с чередованием частот f1, f2, f3 (длительность импульса 100 мс, частота следования импульсов 2 Гц) |
||||
| «УДАР» | генерация ударных импульсов (длительность импульса устанавливается автоматически) |
||||
| Выходные параметры синусоидальной генерации | |||||
| Максимальное выходное напряжение, В: | |||||
| - при автономном питании - с добавлением внешнего аккумулятора 12/24 В - при питании от сетевого блока |
220 330 140 |
||||
| Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20% | |||||
| При автономном питании (12/24 В): | |||||
| Режимы: - непрерывно - импульсы 8192 Гц и 3 частоты |
Рвых, Вт | 7,5 | 15 | 30 | 60 |
| Rнагр, Ом | 0,1…1300 | 0,15…660 | 0,3…1300 | 0,6…660 | |
| Режимы: - импульсы 512 и 1024 Гц |
Рвых, Вт | 15 | 30 | 60 | 120 |
| Rнагр, Ом | 0,15…660 | 0,3…330 | 0,6…660 | 1,2…330 | |
| C наращиванием напряжения питания до 36 В при помощи внешнего аккумулятора 12/24 В: | |||||
| Режимы: - непрерывно - импульсы 8192 Гц и 3 частоты |
Рвых, Вт | 45 | 90 | ||
| Rнагр, Ом | 0,45…2000 | 0,9…1000 | |||
| Режимы: - импульсы 512 и 1024 Гц |
Рвых, Вт | 90 | 180 | ||
| Rнагр, Ом | 0,9…1000 | 1,8…500 | |||
| От сетевого блока питания: | |||||
| Режимы: - непрерывно - импульсы 8192 Гц и 3 частоты |
Рвых, Вт | 18 | 36 | ||
| Rнагр, Ом | 1,8…800 Ом | 0,4…400 Ом | |||
| Режимы: - импульсы 512 и 1024 Гц |
Рвых, Вт | 36 | 72 | ||
| Rнагр, Ом | 0,4…400 | 0,7…200 | |||
| Допустимое сопротивление нагрузки | любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля. | ||||
| Согласование с нагрузкой | автоматическое, обеспечивающее достижение заданной мощности в нагрузке | ||||
| Источники питания | |||||
| Встроенный аккумуляторный комплект | два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM) с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач | ||||
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток до 6,7 А | ||||
| Функциональные особенности | |||||
| Автоматические функции | - автосогласование (достижение заданной мощности в нагрузке); - специальная программа управления передающей антенной; - встроенный контроллер заряда, работающий с внешним источником 15…15.3 В; - «автоопределение» подключения и отключения передающей антенны и ударного механизма |
||||
| Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда); - при несоответствии внешнего напряжения питания режиму генерации / зарядки; - при переключении режима сетевого питания в процессе зарядки; - при коротком замыкании выхода в процессе согласования; - при несоответствии режима генерации наличию / отсутствию передающей антенны или ударного механизма на выходе |
||||
| Автоматическое повторное согласование | - при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки; - при переключении частоты / режима генерации «SIN»; - при определенных изменениях напряжения питания |
||||
| Типы подключаемых нагрузок при генерации «SIN» | - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления; - индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих «клещей» (выбор кабеля из пучка) |
||||
| Конструктивные параметры | |||||
| Выходной усилитель мощности | импульсный, технология CLASS D(BD), КПД > 80% | ||||
| Индикация | светодиоды трехцветные «питание» и «выход»: - напряжение и состояние питания; - мощность и состояние выхода красный; - возможность или наличие «опасного» напряжения на выходе (>40 В) |
||||
| Управление | Клавишные переключатели: на 3 положения - «ЧАСТОТА» выходного сигнала «SIN, Гц» или следования импульсов «УДАР»; - «РЕЖИМ» «SIN» - вид синусоидальной генерации; - «ПУСК» генерации / зарядки и выбор половинной / полной мощности «SIN» возможной при данном питании на 2 положения - «ПИТАНИЕ»; - «ВНЕШНЕЕ» - наращивание емкости / мощности при помощи внешнего аккумулятора или выбор работа / зарядка от сетевого блока; - «ВНУТРЕН» - выбор напряжения внутреннего питания 12 В / 24 В для изменения заданной мощности (в 4 раза при автономном режиме) красная кнопка - загрузка в потенциально «опасном» режиме с «неограниченным» выходным напряжением (Uвых может быть >40 В) |
||||
| Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 | ||||
| Вес электронного блока, не более, кг | 8,5 | ||||
| Условия эксплуатации | |||||
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС | ||||
| Класс климатической защиты | IP65 | ||||
Характеристики электромагнитного датчика ЭМД-247
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
Характеристики акустического датчика AD-327
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 120х135 |
| Масса, не более, кг | 1,7 |
Характеристики индукционной антенны ИЭМ-301.3
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Характеристики ударного механизма УМ-112М
| Параметр | Значение |
|---|---|
| Рабочее положение крепления ударного механизма на трубу | |
| Допустимое | любое |
| Оптимальное для максимальной дальности трассировки | верхнее |
| Общие данные | |
| Длина соединительного кабеля, м | 5 |
| Диаметр исследуемой трубы, мм | от 50 |
| Габаритные размеры, мм | 90х200 |
| Вес, кг | 3 |
