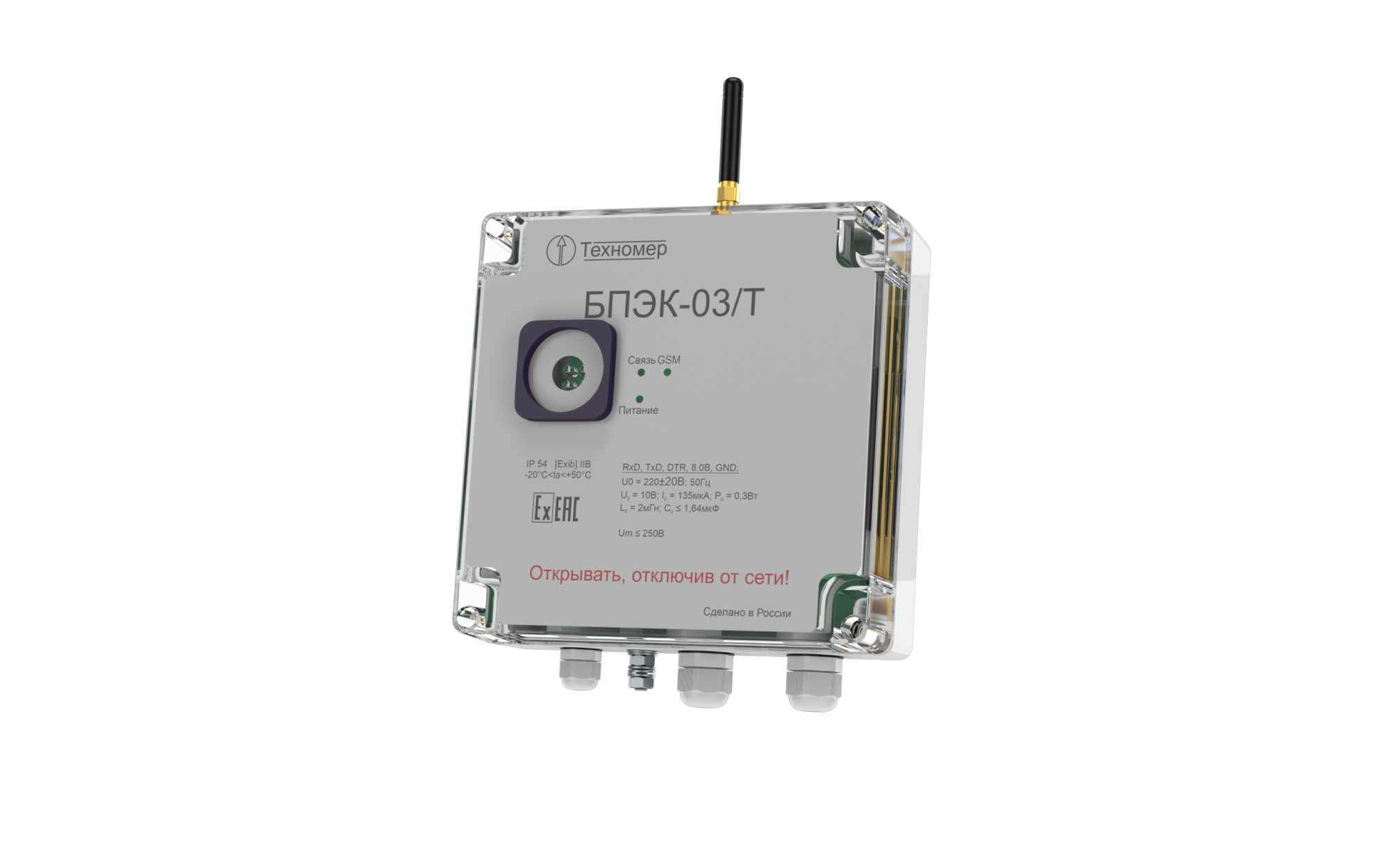

БПЭК-03/Т

Блок питания со встроенным коммуникационным модулем предназначен для питания стабилизированным напряжением электронных температурных корректоров, расположенных во взрывоопасной зоне
Description

Назначение

Блок питания со встроенным коммуникационным модулем БПЭК-03/Т предназначен для питания стабилизированным напряжением электронного температурного корректора объёма газа ТС220 и других устройств с видом взрывозащиты «искробезопасная электрическая цепь», расположенных во взрывоопасной зоне.

Функциональные возможности

  • ретрансляции сигналов интерфейса RS232 во взрывоопасную зону;
  • трансляцию данных с корректора ТС220 в GSM сеть 1800/900 МГц.

Область применения: системы дистанционного сбора информации с узлов учета газа.

Технические характеристики

Цепи питания

  • Питание блока питания осуществляется от сети переменного тока напряжением 220±10%В, частотой (50±1) Гц.
  • Выходное напряжение искробезопасной цепи питания корректора ТС220 - 7,0 В
  • Маркировка взрывозащиты [Ex ib] IIB

Габариты и вес

  • Габаритные размеры БПЭК-03/Т (мм) - 160х1160х60
  • Вес БПЭК-03/Т - не более 1,5 кг

Интерфейс

  • Блок питания обеспечивает трансляцию интерфейса RS232 во взрывоопасную зону.
  • Блок питания подключен по интерфейсу RS232 к встроенному GSM модему

Условия эксплуатации блока питания

  • Диапазон рабочих температур от минус 20 до плюс 60°С.
  • Относительная влажность воздуха до 98% при +35°С и более низких температурах без конденсации влаги.
  • Класс защиты: IP 56.
  • Максимальная длина соединительного кабеля между ТС220 и БПЭК-03/Т – 50м.
