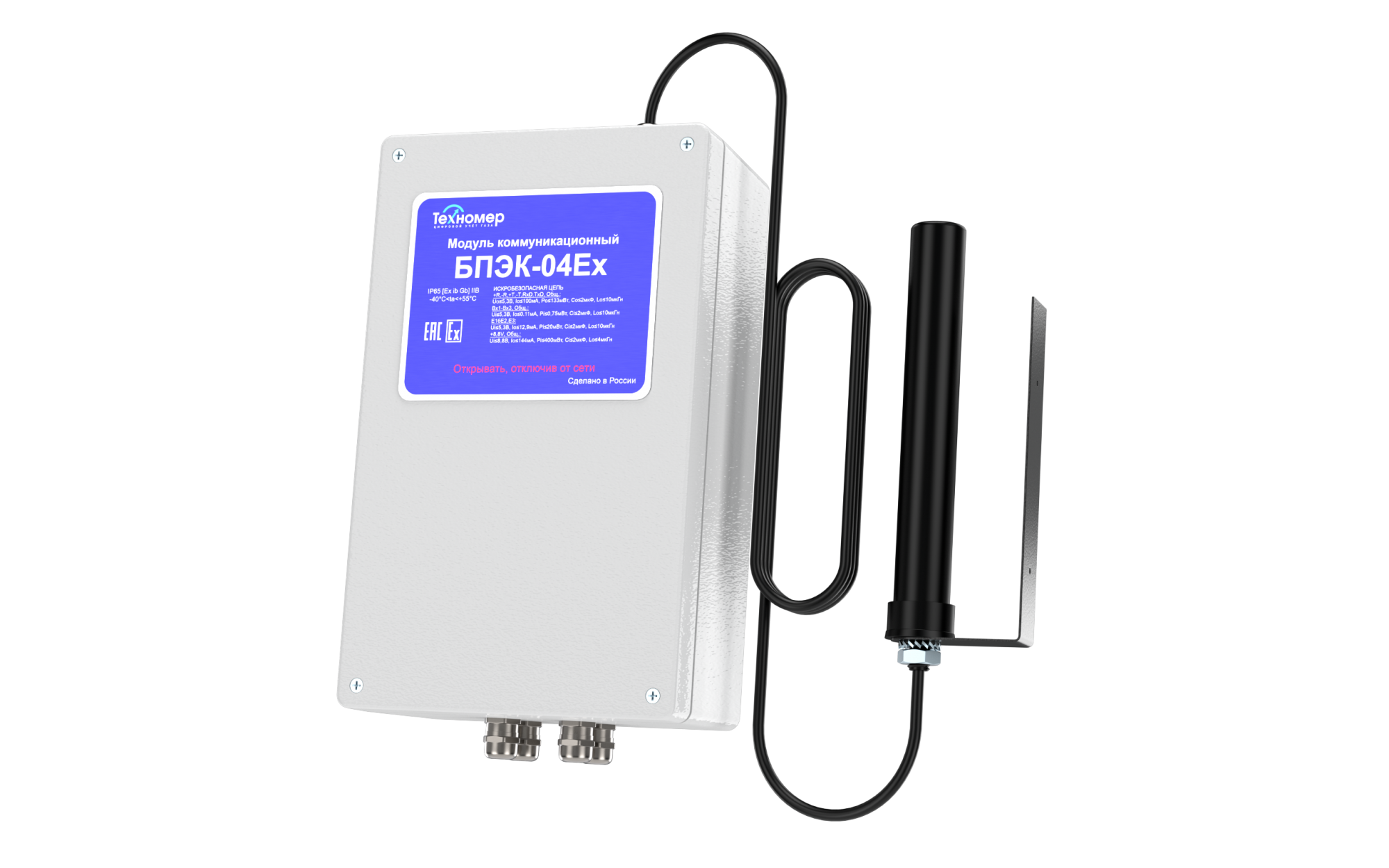

БПЭК-04Еx

Автономный коммуникационный модуль предназначен для трансляции данных с электронных корректоров, расположенных во взрывоопасной зоне
изображение_2022-04-28_114543030
Description

Назначение

Автономный коммуникационный модуль БПЭК-04Еx предназначен для трансляции данных с электронных корректоров объёма газа ЕК260, ЕК270, Флоугаз, Флоугаз-Т и температурного корректора ТС220, а также других устройств с видом взрывозащиты «искробезопасная электрическая цепь» расположенных во взрывоопасной зоне в GSM/GPRS сеть 1800/900 МГц.

Функциональные возможности

Системы дистанционного сбора данных с узлов учета газа, дистанционно удалённых не только от линий телефонной связи, но и от сети электропитания.

БПЭК-04Ех может быть установлен непосредственно во взрывоопасной зоне (внутри ШУГ).

Автономный коммуникационный модуль БПЭК-04Ех выполняет следующие функции:

  1. непрерывно контролирует состояние дискретных входов типа «сухой контакт» (датчиков охранной и пожарной сигнализации) и передаёт сигнальные СМС сообщения на заранее определённый телефонный номер в случае нарушение целостности периметра (открытие двери помещения, шкафа, блока) либо срабатывании пожарной сигнализации;
  2. автоматически передаёт содержимое архивов корректоров объёма газа ЕК260,ЕК270 (ТС220), Флоугаз, Флоугаз-Т по каналу GPRS связи на сервер сбора данных (в штатном режиме передача содержимого архив происходит 1 раз в сутки в заданное время);
  3. по запросу оператора, находящегося в диспетчерском пункте, передаёт содержимое архивов корректоров объёма газа ЕК260,ЕК270 (ТС220), Флоугаз, Флоугаз-Т по каналу GSM связи на сервер сбора данных.

Технические характеристики

  • Количество подключаемых корректоров ЕК260, ЕК270 (ТС220) — 2 шт.
  • Количество подключаемых блоков коррекции Флоугаз — 1 шт.
  • Количество дискретных входов типа «сухой контакт» — 4 шт.
  • Габаритные размеры — 290х160х90
  • Алюминиевый корпус — Ех исполнение
  • Вес — не более 5 кг.
  • Автономное питание — 7,2 В (литиевые батареи 4 шт.)
  • Маркировка взрывозащиты — 1 Exib IIB Т5 Х
  • Класс защиты от воздействия окружающей среды — IP 66
  • Диапазон рабочих температур — от минус 40 °С до плюс 55 °С
