Дифманометр-напоромер ДНМ-100
Дифференциальный манометр-напоромер показывающий ДНМ-100 предназначен для измерения разницы избыточных давлений (напора) воздуха и неагрессивных газов
Description
ГОСТ Р52931-2008
ГОСТ 14254-96
Производитель: НПЦ "Манометр"
Назначение
Прибор применяется для контроля падения давления на счетчиках газа и фильтрах газа или воздуха, выявляя степень загрязнения фильтра или контролируя падение давления на сужающем устройстве. Позволяет оценить расход и эффективно контролировать разницу давлений.
Дифференциальный манометр-напоромер показывающий ДНМ-100 предназначен для измерения разницы избыточных давлений (напора) воздуха и неагрессивных газов.

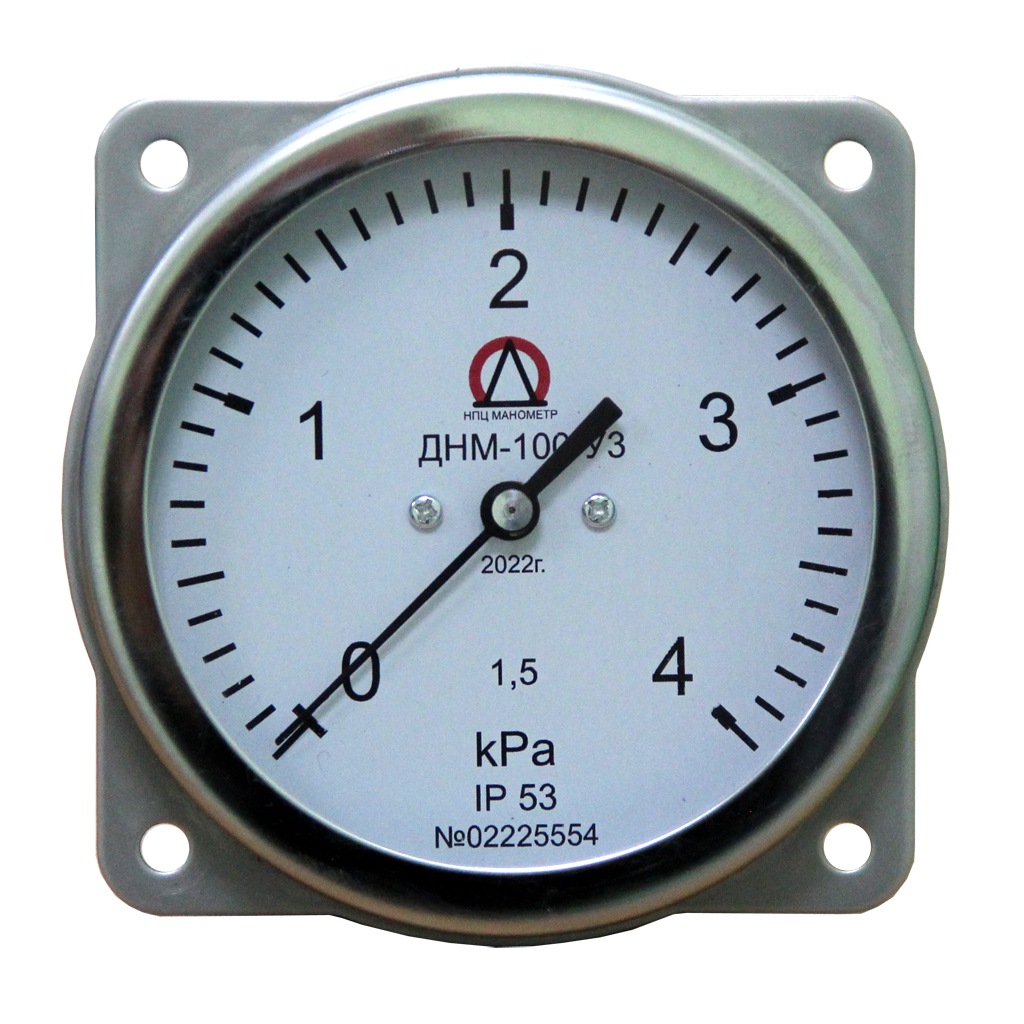

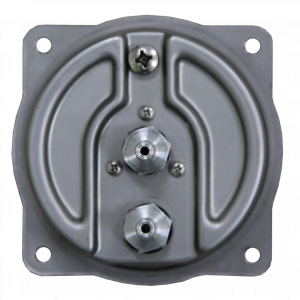

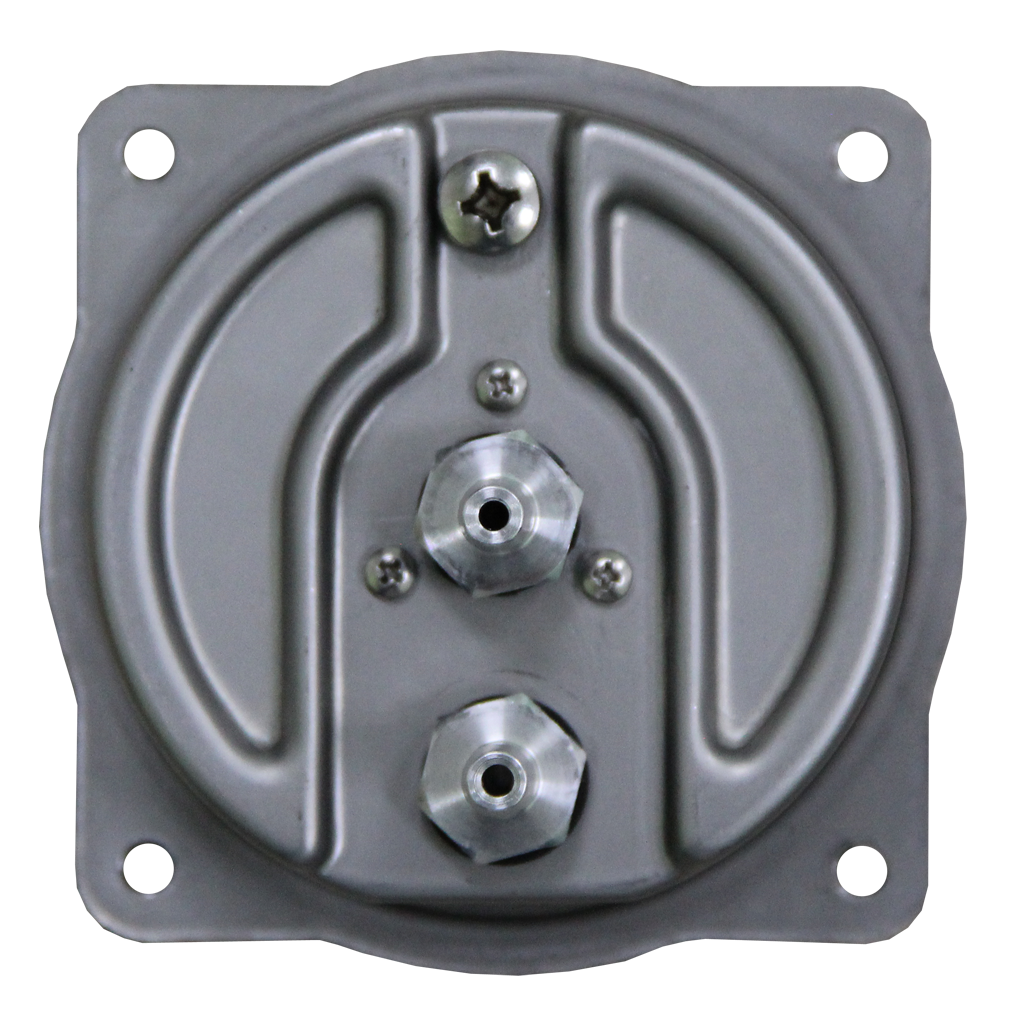

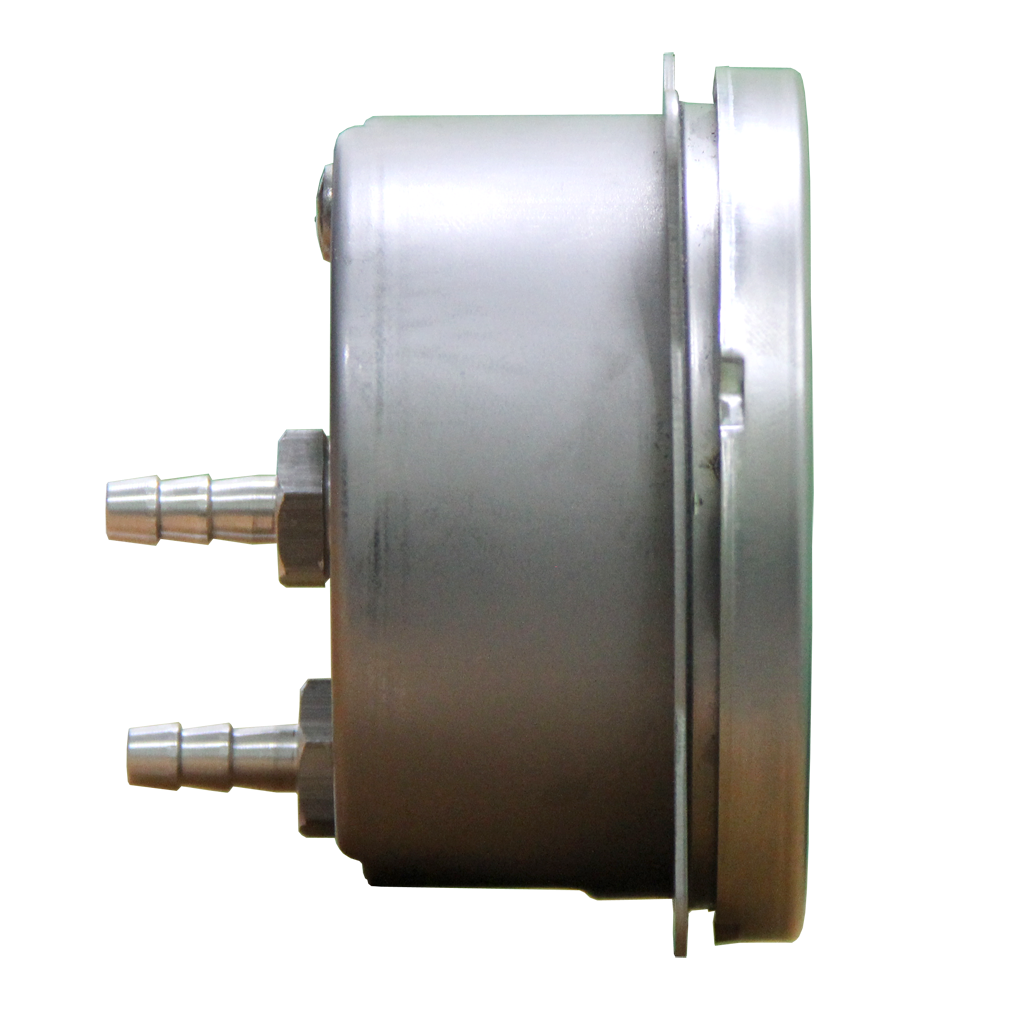

Отличительной особенностью является нержавеющий корпус прибора с фланцем для крепления в панель.
Технические характеристики
| Диапазон измерений избыточного давления(1) (4),кПа | Класс точности в соответствии с ГОСТ 2405-88(1) | Предельно допускаемое рабочее избыточное давление, МПа |
|---|---|---|
| от 0 до 0,25 | 2,5-1,5-2,5(2); 4,0; 2,5(3); 1,5; 1,0; 0,6 |
1,6 |
| от 0 до 0,4 | ||
| от 0 до 0,6 | ||
| от 0 до 1,0 | ||
| от 0 до 1,6 | ||
| от 0 до 2,5 | ||
| от 0 до 4,0 | ||
| от 0 до 6,0 | ||
| от 0 до 10,0 | ||
| от 0 до 16,0 | ||
| от 0 до 25,0 | ||
| от 0 до 40,0 | ||
| от 0 до 60,0 | ||
| от 0 до 100,0 | ||
| от 0 до 160,0 | ||
| от 0 до 200,0 | ||
| от 0 до 250,0 |
Примечание
(1) - Конкретное значение указано в паспорте средства измерений.
(2) - ±2,5 (от 0 до 25 % вкл. показаний шкалы); ±1,5 (свыше 25 до 75 % вкл. показаний шкалы); ±2,5 (свыше 75 до 100 % вкл. показаний шкалы)
(3) - Предназначены для измерений перепада уровня жидких сред и сжиженных газов в закрытых резервуарах.
(4) - В соответствии с заказом допускается изготовление средств измерений с другими единицами измерений давления, допущенными к применению в РФ.
Пределы допускаемой основной приведенной( к диапазону измерений) погрешности соответсвуют классу точности
Вариация показаний средств измерений не превышает абсолютного значения допускаемой основной приведенной погрешности
Пример заказа
Дифманометр Напоромер ДНМ-100 на максимальное рабочее давление 2,5МПа в верхним пределами измерения от 0 до 4кПа; классом точности 1,5%; климатическим исполнением У2; по защищенности от воздействия окружающей среды в степени IP65
ДНМ-100-2,5МПа-4кПа-1,5-У2

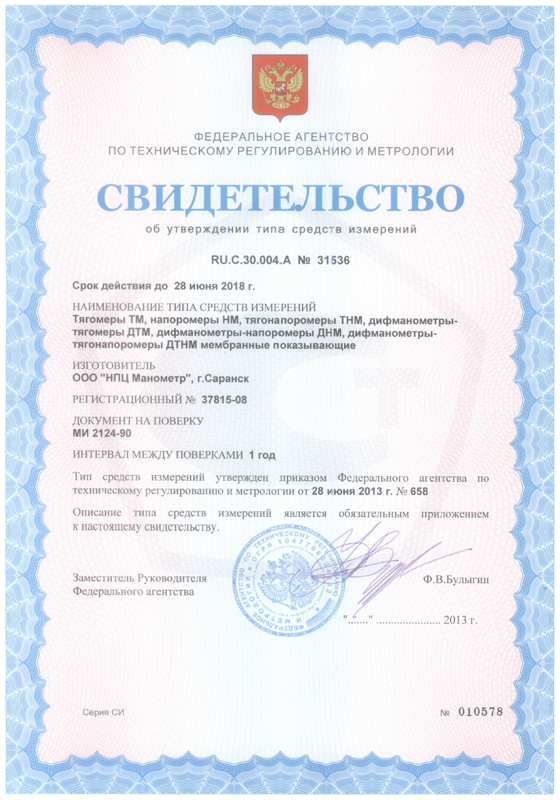

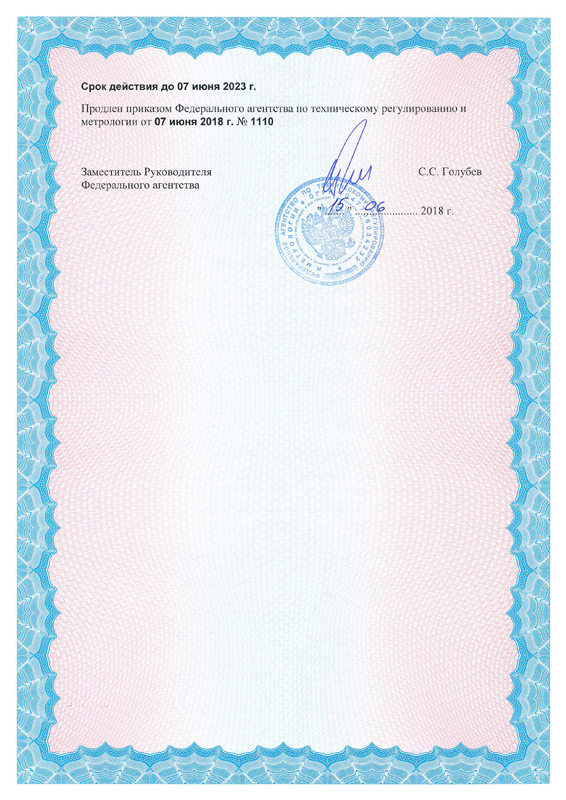

Сертификаты / Документы
