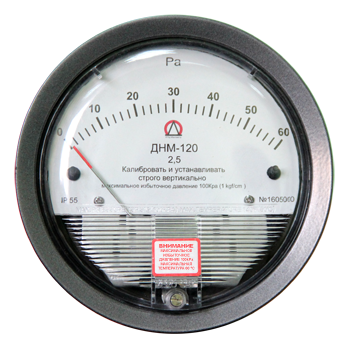

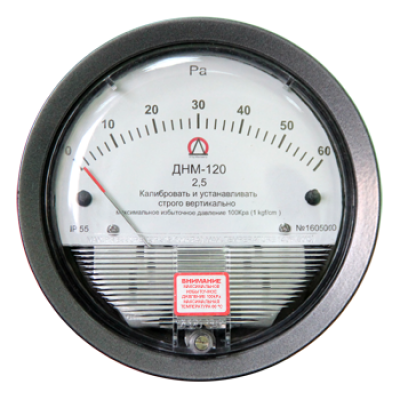

Дифманометр-напоромер ДНМ-120
Предназначен для измерения разницы избыточных давлений (напора) воздуха и неагрессивных газов. Отличительной особенность - литой силуминовый корпус прибора.
Description
ГОСТ Р52931-2008
ГОСТ 14254-96
Производитель: НПЦ "Манометр"
Назначение
Дифференциальный манометр-напоромер мембранный показывающий ДНМ-120 предназначен для измерения разницы избыточных давлений (напора) воздуха и неагрессивных газов.
Отличительной особенностью является литой силуминовый корпус прибора.
Применяется для контроля падения давления на фильтре для подготовки воздуха чистых комнат, что указывает на степень загрязнения фильтра или контроля падения давления на сужающем устройстве, что позволяет оценить расход и в других случаях где необходимо контролировать разницу давлений.
Технические характеристики
| Диапазон измерений избыточного давления(1) (3),кПа | Класс точности в соответствии с ГОСТ 2405-88(1) | Предельно допускаемое рабочее избыточное давление, МПа |
|---|---|---|
| от 0 до 0,06 | 4,0 2,5(3) |
1,6 |
| от 0 до 0,1 | ||
| от 0 до 0,16 | ||
| от 0 до 0,25 | ||
| от 0 до 0,4 | ||
| от 0 до 0,6 | ||
| от 0 до 1,0 | ||
| от 0 до 1,6 | ||
| от 0 до 2,5 | ||
| от 0 до 4,0 | ||
| от 0 до 6,0 | ||
| от 0 до 10,0 | ||
| от 0 до 16,0 | ||
| от 0 до 25,0 | ||
| от 0 до 40,0 | ||
| от 0 до 60,0 | ||
| от 0 до 100,0 |
Примечание
(1) - Конкретное значение указано в паспорте средства измерений.
(2) - ±2,5 (от 0 до 25 % вкл. показаний шкалы); ±1,5 (свыше 25 до 75 % вкл. показаний шкалы); ±2,5 (свыше 75 до 100 % вкл. показаний шкалы)
(3) - В соответствии с заказом допускается изготовление средств измерений с другими единицами измерений давления, допущенными к применению в РФ.
Пределы допускаемой основной приведенной( к диапазону измерений) погрешности соответсвуют классу точности
Вариация показаний средств измерений не превышает абсолютного значения допускаемой основной приведенной погрешности

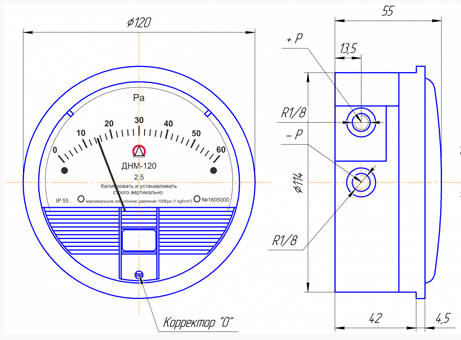

Чертежи
Пример заказа
Дифманометр Напоромер ДНМ-120 в верхним пределами измерения от 0 до 60кПа; классом точности 2,5%; климатическим исполнением У3; по защищенности от воздействия окружающей среды в степени IP55
ДНМ-120-60Па-2,5-У3
