Стальные DN 40-200 (схема 3) с заслонкой регулирующей

Description

Описание

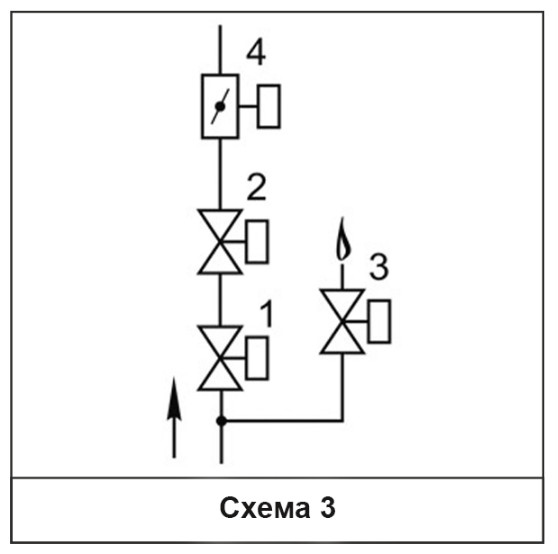

Блок состоит из следующих основных узлов и деталей:
- основного запорного клапана 1;
- рабочего клапана 2;
- клапана запальной горелки 3;
- заслонки регулирующей 4.
Клапан запальной горелки может располагаться:

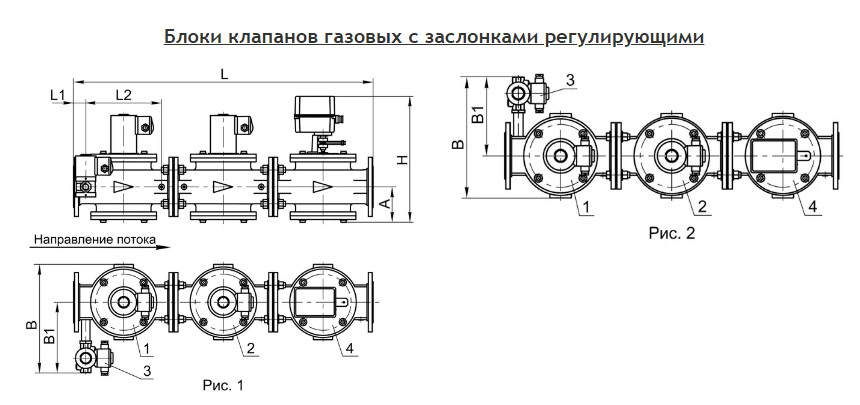

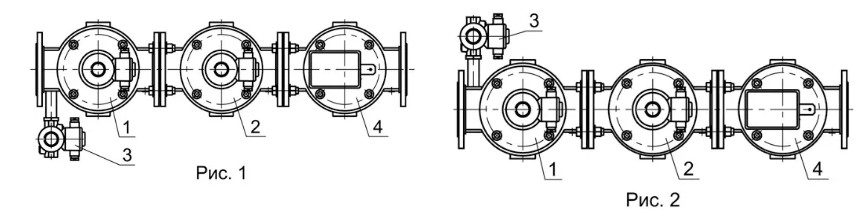

- справа по ходу газа (рис. 1);
- слева по ходу газа (рис. 2).

Материал корпусов основных клапанов (поз. 1, 2):
- сталь - для DN 40-200;
- чугун - для DN 150-200.

Материал корпуса клапана запальной горелки (поз. 3) - сталь; возможно исполнение из алюминиевого сплава.
Материал корпуса заслонки регулирующей (поз. 4) - сталь.

При заказе блока необходимо обязательно указать исполнение: СТАЛЬ.


Технические характеристики


Обозначение Номинальный диаметр DN №, тип клапана в схеме Основные размеры, мм, не более Масса, кг, не более
L B H A L1 L2 B1
мм дюймы
С1½H-3-153 ЗР ... 40 1) ВН1½Н-1 ст. фл. (К, П)
2) ВН1½Н-1 ст. (П)
3) ВН½Н-4 ст. (П)
4) ЗР1½-6 ПР. ст.
630 280 340 75 30 150 200 35
С2Н-3-154 ЗР ... 50 2 1) ВН2Н-1 ст. фл. (К, П)
2) ВН2Н-1 ст. (П)
3) ВН½Н-4 ст. (П)
4) ЗР2-6 ПР. ст.
720 285 357 87 40 160 205 42
С2½Н-3-19 ЗР ... 65 1) ВН2½Н-1 ст. фл. (К, П)
2) ВН2½Н-1 ст. (П)
3) ВН½Н-4 ст. (П)
4) ЗР2½-6 ПР. ст.
810 315 385 94 45 180 215 58
С3Н-3-22 ЗР ... 80 3 1) ВН3Н-1 ст. фл. (К, П)
2) ВН3Н-1 ст. (П)
3) ВН½Н-4 ст. (П)
4) ЗР3-6 ПР. ст.
930 340 405 112 37 236 220 86
С4Н-3-25 ЗР ... 100 4 1) ВН4Н-1 ст. фл. (К, П)
2) ВН4Н-1 ст. (П)
3) ВН½Н-4 ст. (П)
4) ЗР4-6 ПР. ст.
1050 355 425 121 50 250 235 97
С5Н-3-165 ЗР ... 125 5 1) ВН5Н-1 ст. фл. (К, П)
2) ВН5Н-1 ст. (П)
3) ВН½Н-4 ст. (П)
4) ЗР5-6 ПР. ст.
1200 400 670 165 50 300 245 170
С6Н-3-75 ЗР ... 150 6 1) ВН6Н-1 ст. фл. (К, П)
2) ВН6Н-1 ст. (П)
3) ВН½Н-4 ст. (П)
4) ЗР6-6 ПР. ст.
1415 425 705 175 70 330 255 290
С8Н-3-76 ЗР ... 200 8 1) ВН8Н-1 ст. фл. (К, П)
2) ВН8Н-1 ст. (П)
3) ВН½Н-4 ст. (П)
4) ЗР8-6 ПР. ст.
1805 505 795 230 80 440 285 430
