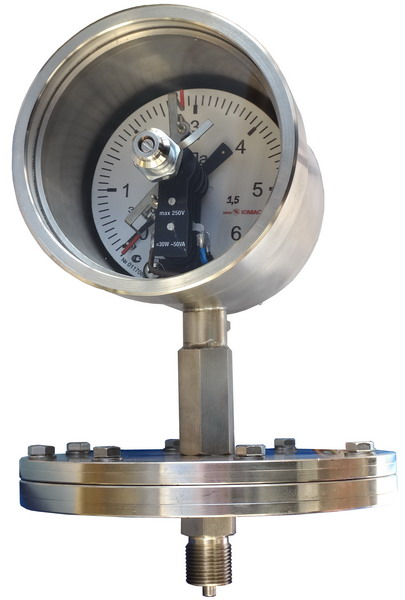

Взрывозащищённые манометры для малых давлений РВ Ex, 1Ex
Предназначены для замыкания и размыкания электрических цепей при достижении заданного предела давления
Description
ГОСТ 2405-88
ТУ 4212-001-62100924-2010
Назначение
Предназначены для замыкания и размыкания электрических цепей при достижении заданного предела давления; обеспечивают визуальную индикацию контролируемого давления в условиях взрывоопасной окружающей среды.
Технические характеристики
| Маркировка взрывозащиты | PB Ex d I Mb Х и 1Ex d IIB T4 Gb Х PB Ex d I Mb Х и 1Ex d IIC T4 Gb Х |
| Диаметр корпуса,мм | 100 |
| Класс точности | 2,5 |
| Вариация срабатывания | 4,0 |
| Диапазон измерения, кПа | • от 0 до 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100/ 160 по заказу: кгс/м2, мбар |
| Рабочие нагрузки | постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 110% шкалы |
| Исполнение корпус-штуцер | радиальное |
| Штуцер | сталь нержавеющая, М20х1,5 (по умолчанию), G1/2 - SW22 - □22 |
| Электрическая схема | I, II, III, IV, V (по умолчанию), VI по ГОСТ 2405-88 |
| Измерительный элемент | мембрана, сталь нержавеющая |
| Механизм | сталь нержавеющая |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |
| Корпус | сталь нержавеющая |
| Стекло | поликарбонат |
| Обечайка | сталь нержавеющая |
| Степень защиты | IP54 |
| Климатическое исполнение | У2 по ГОСТ 15150-69 |
| Температура окружающей среды | -40... +60 °С - стандарт -50... +60 °С - по заказу |
| Температура измеряемой среды | до +200 °С |
| Виброзащищённость | группа L3 по ГОСТ Р 52931-2008 |
| Средний срок службы | 10 лет |
| Масса, кг | 3,95 |
| Опции | • заводской номер (по умолчанию) • пломбировка корпуса • технологическая черта • внутренний демпфер |

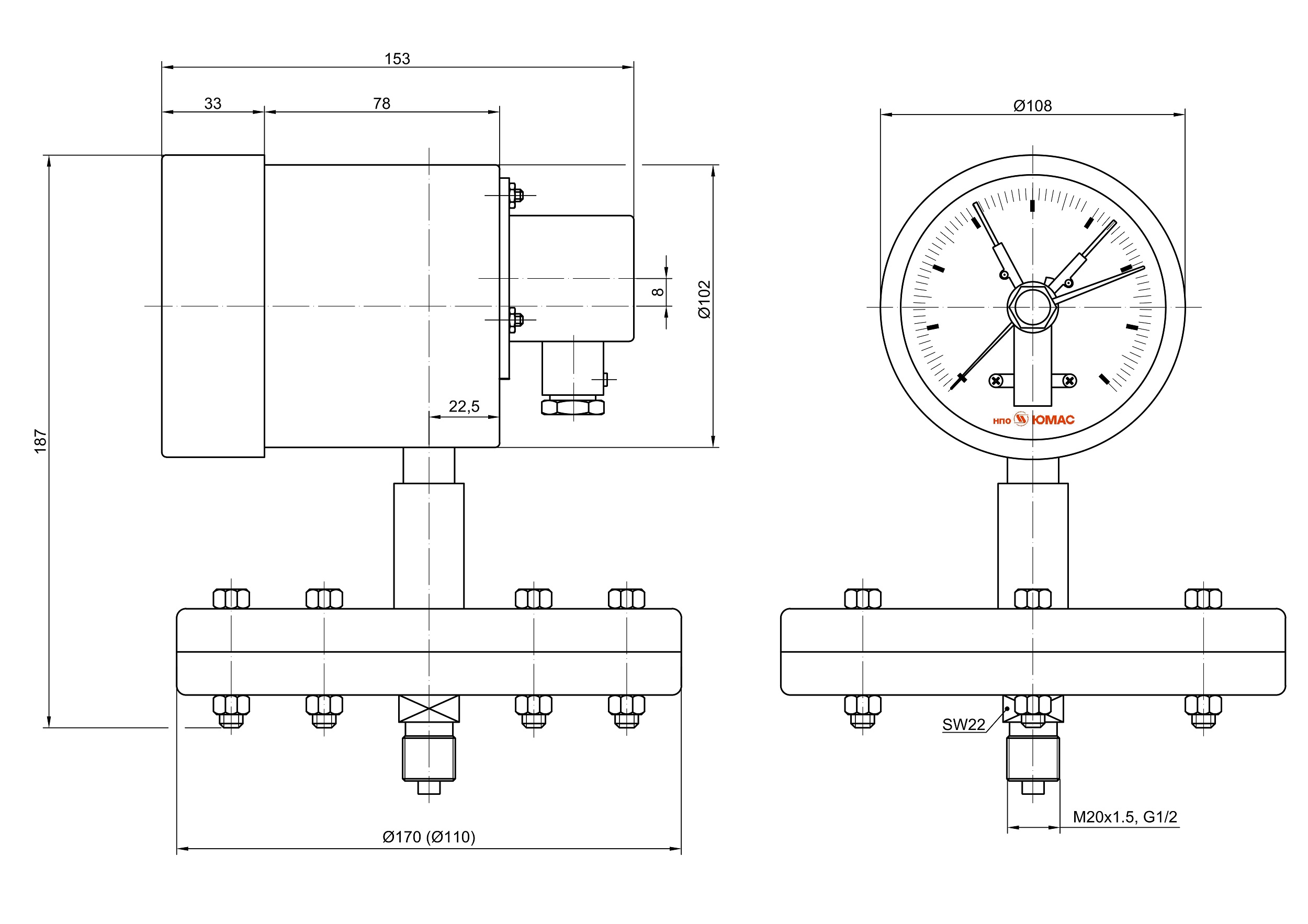

Чертежи
Примеры заказа
Электроконтактный манометр (ЭКМ), диаметром корпуса 100мм (100) коррозионностойкий (НН), на магнитомеханических контактах (Эк), радиальным расположением штуцера, пределом измерения 6кПа (6кПа), класса точности 2,5, присоединительной резьбой штуцера М20х1,5, стандартной электрической схемой "Исполнение 5", взрывонепроницаемой оболочкой (PBExdI Х, 1ExdIIBT4 Х):
Манометр ЭКМ100ННЭк-6кПа-РВExdI Х
